DataComp DCK85CH61(ALPS角軸) 1994.09.20製 Fccid:FBX5E9DCK84 s/n 24260959
鍵盤~~長x寬x高= 323x153x32mm 淨重580g
ALPS角軸 ( 線性黑軸 )……..觸發克數40~43g…….觸底壓力77~81g …….
單顆軸重約1.1g…….彈簧9.1mm 直徑4.5mm……長x寬x高=12.2x12.2x18.7mm(不含接腳)
此軸的固定方式共有六點~一大一小兩個定位圓柱+兩個信號銲接點+兩個ㄇ形銅片焊接點(就是信號簧片對面那個ㄇ形銅片) ,與軸頂端ALPS印字對面下方較寬且平行的就是固定銅片了。

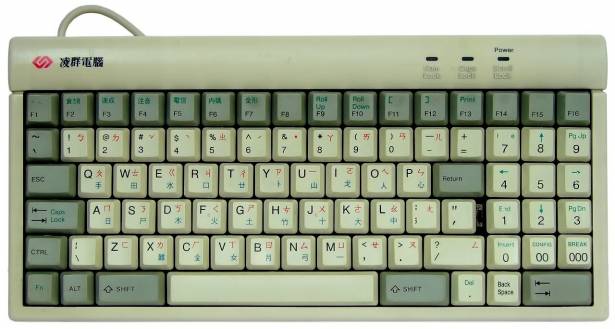

@1~~正面圖~特殊的緊緻型鍵盤(可併接刷卡機)。

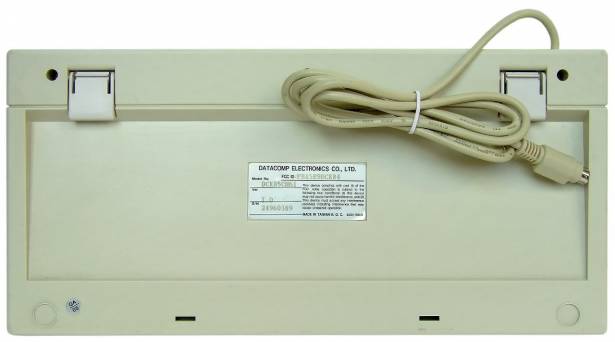

@2~~背面圖

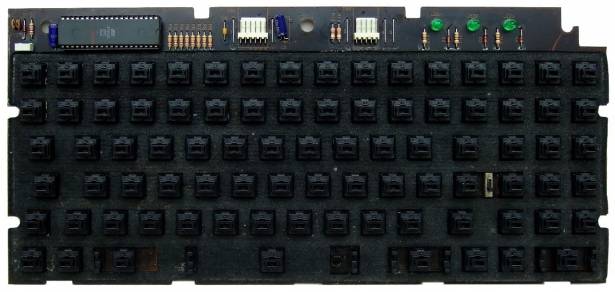

@3~~全部軸圖~~(沒有鐵板) ,右下開關大概是刷卡機用的吧!

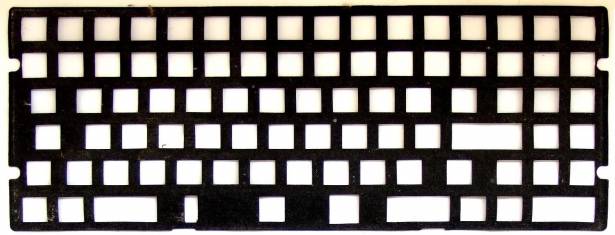

@4~~黑色絨質遮羞布(電路板防塵墊啦!)
@5~~覆蓋遮羞布的正面軸圖~~果然美觀非常多,不過這樣會讓灰塵非常容易清理。

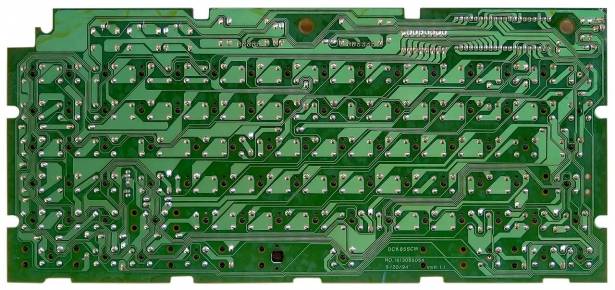

@6~~背面線路(線路擺設非常美觀) ,簡直像小精靈走迷宮..XD

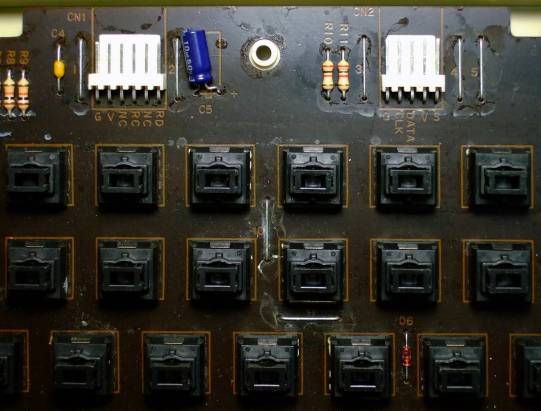

@7~~雙電源信號插座~~右側五線式供鍵盤使用~~左側六線式是併接的刷卡機使用,不過我將刷卡機拆了!

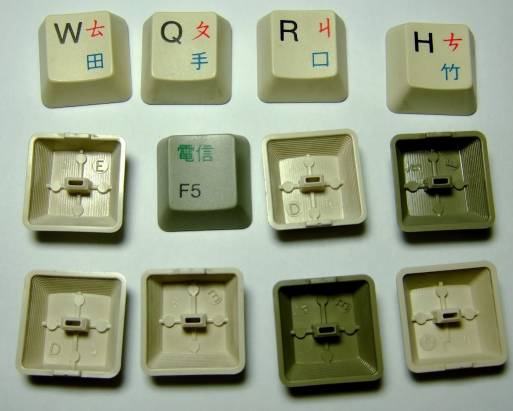

@8~~鍵帽高度不高,比筆電的鍵帽稍微高一點而已,大約是7mm高,僅約為標準鍵帽的一半高度,但鍵帽之長寬跟一般標準鍵帽無異。

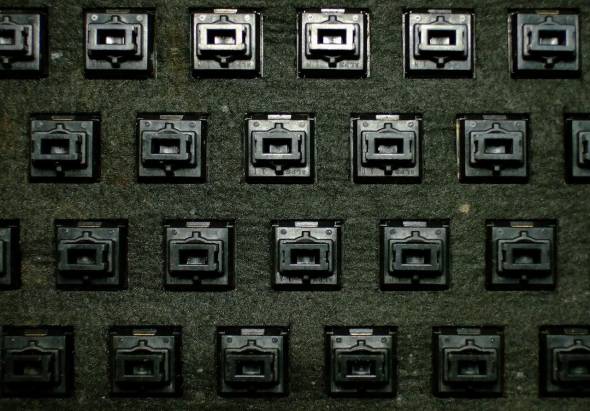

@9~~部分軸圖~~軸的頂部有印ALPS字樣。

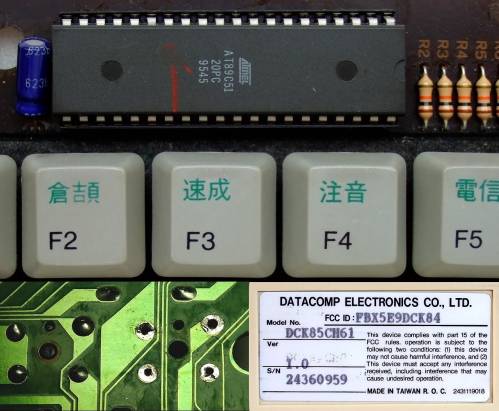

@10~~晶片+背面身份標籤+解軸後的孔(可看出六點固定)

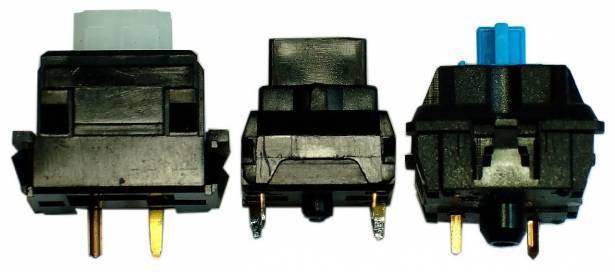

@11~~此軸屬於小型軸,,附上與ALPS簡易軸及MX青軸來做實際大小之比較。

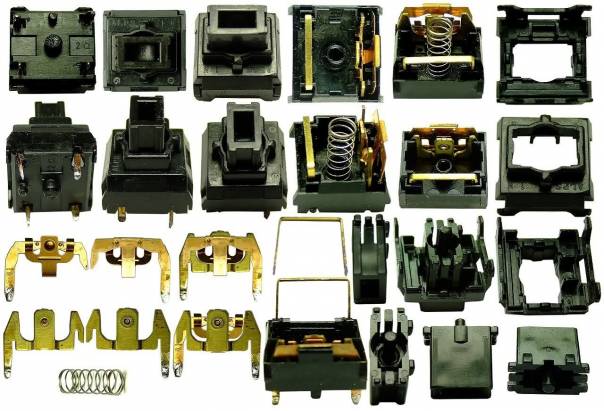

@12~~ALPS角軸的細部分解~~~~~
備註:ALPS角軸的信號簧片與Apple AdjustableKeyboard M1242蝴蝶鍵盤(ALPS舊白軸) 的信號簧片幾乎一模一樣。請參考
Apple Adjustable Keyboard M1242 鍵盤拆解紀錄
關於手感:簡單的說一句~~疑似MX輕黑軸,觸發行程也很短,如果鍵帽改用小型鍵帽,那大可製造袖珍型的80%或100%機械鍵盤。
