TATUNG FDA-102     Fccid=F4ZK3FDA-102     1990.03.08台灣福華電子製造

(ALPS原生軸  油墨中印刷披覆保護膜)…印字竟然是油墨,, 有點意外,,

以一把年代1990年生產的鍵盤而言,,理應使用二色鍵帽..Enter是一字型的

XX=470mmX200mmX47mm    淨重1.6Kg



而我個人曾經使用過的第一把機械鍵盤,,百分之90%就是這一把了

(詢問過曾於大同公司服務的親友,當初是他帶來的,不過當年他帶來那把已於N年前損壞時丟掉了)








~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

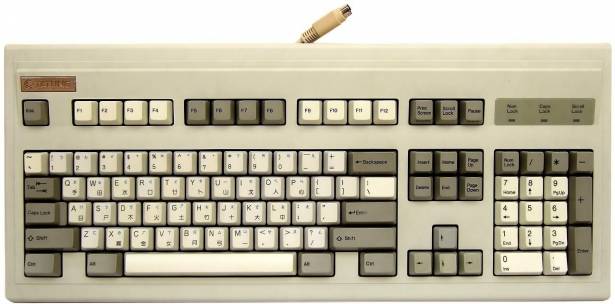

1,,,(正面全圖) 銘牌為塑膠板電鍍,而且有相當的厚度,很有質感





■1■大同老鍵盤FDA-102(ALPS原生白軸)■

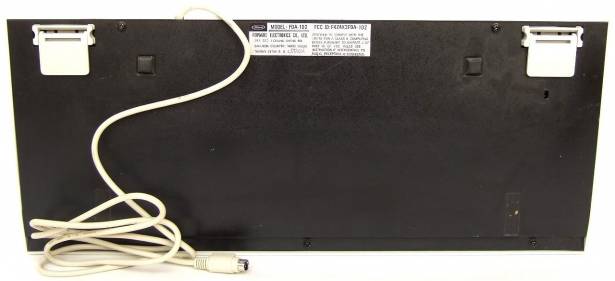

2,,,(背面全圖)很大的特色是黑色烤漆的鐵製底殼,打起來好像比較響一些,連結線改為PS2 180cm長。

■1■大同老鍵盤FDA-102(ALPS原生白軸)■

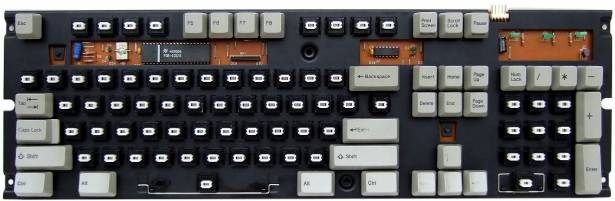

3,,,(電路板正面與軸),,, 請特別注意鐵板特異的8個突出立體凹洞,與電路板形成立體支撐架構.


這種立體支撐設計相當優異
,,非常難得,,Bravo~~~

■1■大同老鍵盤FDA-102(ALPS原生白軸)■

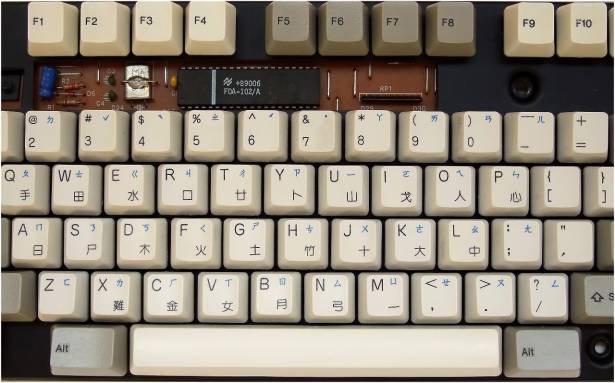

4,,,(電路板正面與軸,含灰色鍵帽),,, (信號接頭為5Pin 4線式,接線座沒有記號顯示)

有特別設計螺絲固定住鐵板與電路板,整體剛性十足,幾乎無法用手搬彎曲,電路板幾乎無法變形,絕佳設計啊!

■1■大同老鍵盤FDA-102(ALPS原生白軸)■

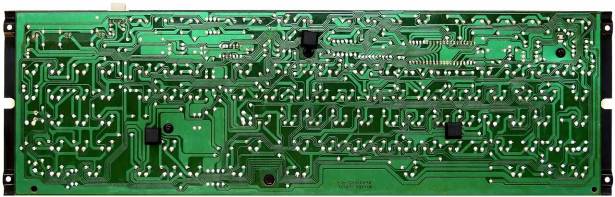

5,,,(電路板背面),,,除了可看到電路板另有四顆螺絲固定於鐵板的立體支撐洞外,

整片電路板以四顆螺絲及兩個定位銷固定於塑膠外殼。,

底殼為鐵板,,雙面黑色烤漆,固定螺絲5顆(我覺得左右與上端中央該增加一顆固定)

■1■大同老鍵盤FDA-102(ALPS原生白軸)■

6,, 打字區原始的鍵帽,雖然有披覆保護層,仍然掉字,改換另一批熱昇華印字

■1■大同老鍵盤FDA-102(ALPS原生白軸)■

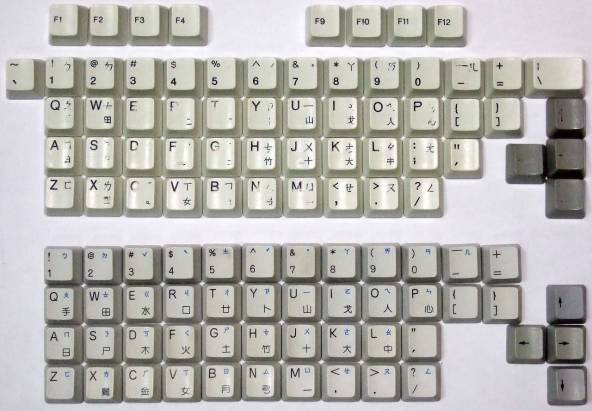

7,,,原始鍵帽與更換鍵帽組對照(披覆的鍵帽用久了就像貼上一層狗皮藥膏,很難看,,而且一樣會掉字)(舊鍵帽已洗乾淨)


■1■大同老鍵盤FDA-102(ALPS原生白軸)■

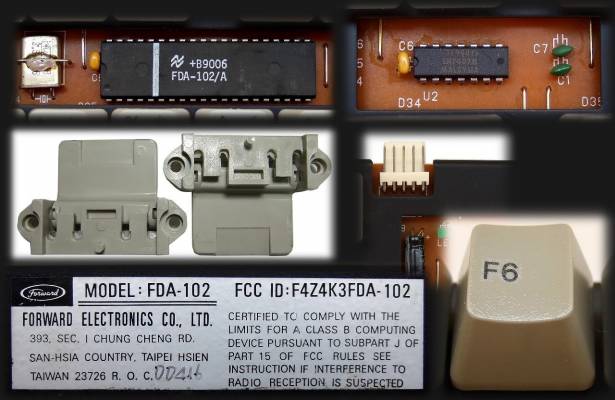

8,,,晶片有兩個+兩支分離是支撐腳+5Pin接頭+有披覆的鍵帽+背面型號標籤

■1■大同老鍵盤FDA-102(ALPS原生白軸)■



後言:能再找到這把鍵盤實屬幸運,,減少了心中的一點怨念
