★★ALPS ???軸~~~18年老鍵盤欣賞★★



前幾天從台北鍵盤山旁挖出一把18年老鍵盤(由電路版的日期判定),,,


型號: Ortek MCK-101FX Fccid GM8MCK-101SX 二色


我發覺它是我最喜愛的ALPS手感鍵盤,,,也是到目前為止我所遇過最大聲的類ALPS軸,,(不過電路底板卻是塑膠的)


也因它可算是古董,,,所以看看欣賞就好,,,沒啥好討論的

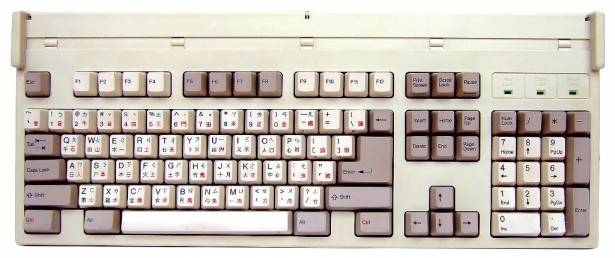

圖一 正面圖

★★ALPS ???軸~~~18年老鍵盤欣賞★★

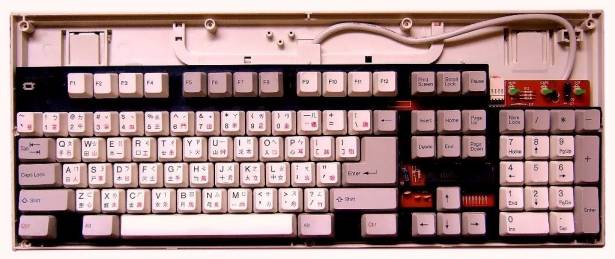

圖二 基本配置

★★ALPS ???軸~~~18年老鍵盤欣賞★★

當然維修的過程中,,也發覺了它是翠綠軸,,,

首先報告此 綠軸 的特異點



1.彈簧一樣是長10mm但外徑約只有簡易軸的75%就是直徑3mm,,,故彈力大約強了 30%


2.信號接點簧片組一樣是兩片型,但與簡易軸不完全相同


3.阻泥簧片寬度只有簡易軸的60%(頂開行程較大),,,所以斷骨強烈...且迴響餘韻比福華簡易軸或原生軸強很多,,,但段落的清脆度略低於台白,當然也低於青軸



圖三 軸的細部分解

★★ALPS ???軸~~~18年老鍵盤欣賞★★
上圖是簧片各個角度圖

由測量得知它是綠軸彈簧直徑3mm ,,, 而簡易軸是4mm..因此彈力強了30%是合理的


同時簧片的螳螂腳伸的非常開(圖正中央)


特別是兩隻接腳的形狀也特異...凹突點不少(請注意焊接腳的固定座)焊接腳那片的活動角度也很大,,,,焊接腳也比簡易軸粗 ,暫且稱為半同形螳螂腳


故斷開時的殘響亦多(餘音繞樑).....



圖四 二色鍵帽,,電路版日期,,晶片組

★★ALPS ???軸~~~18年老鍵盤欣賞★★


暫時結論:



音量大小...『翠綠軸』 > 台白 = 原生軸 > 青軸



斷落感.......『翠綠軸』> 台白 > 原生軸> 青軸 (在此我特別稱為斷落感,,是折斷的斷)



聲響頻率....青軸> 台白 > 『翠綠軸』> 原生軸



彈力強度.....『翠綠軸』 > 原生軸 > 台白 >青軸
