看了前一篇智慧筆應用之後,相信有不少人對於智慧筆本身有不少的好奇心,因此我們也跟廠商借智慧筆來拆,讓大家來看一下與傳統的筆有什麼不同。



【図・解構】如何讓筆也能夠變得智慧?脫下Livescribe外觀來看看與一般的筆有什麼不一樣

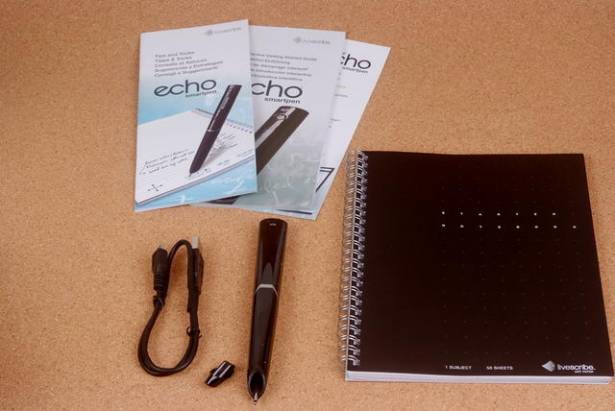

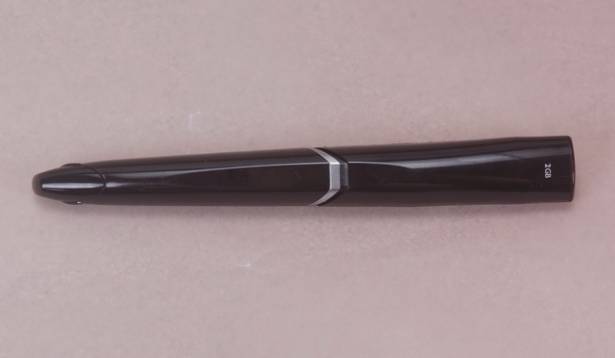

傳統的筆就只有筆身與筆芯,結構非常單純。當然智慧筆既然能夠寫出來,自然也有筆芯。不過看到上面有寫2GB,應該也可以想像得到有電路板、晶片一類的東西。



【図・解構】如何讓筆也能夠變得智慧?脫下Livescribe外觀來看看與一般的筆有什麼不一樣

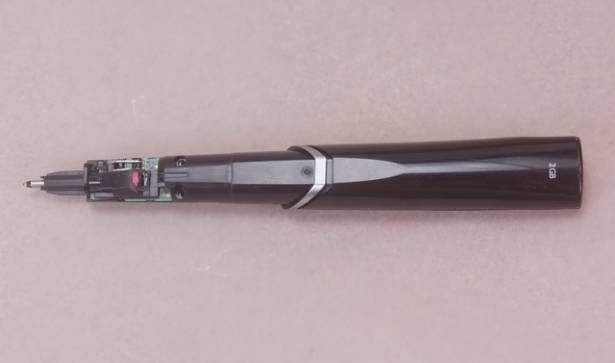

將筆身前端打開後所看到的樣子。



【図・解構】如何讓筆也能夠變得智慧?脫下Livescribe外觀來看看與一般的筆有什麼不一樣

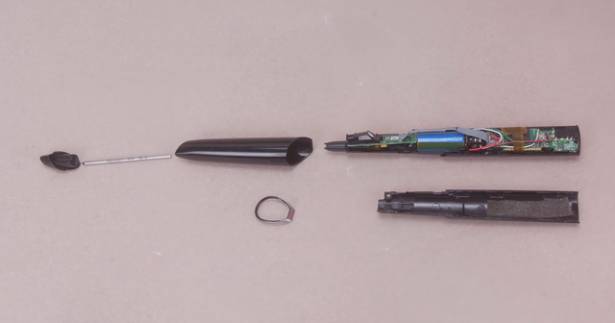

再將後端打開後,差不多就可以看到全貌了。



【図・解構】如何讓筆也能夠變得智慧?脫下Livescribe外觀來看看與一般的筆有什麼不一樣

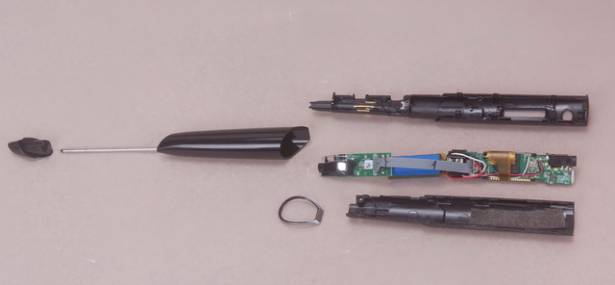

再拆詳細一點,我們可以看到上圖右方中間就是智慧筆的重點核心了。



【図・解構】如何讓筆也能夠變得智慧?脫下Livescribe外觀來看看與一般的筆有什麼不一樣

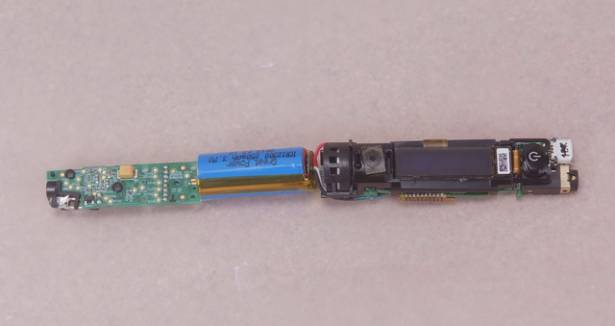

單獨拿來看一下,這是有顯示器的一邊。藍色的部分為充電電池,而處理器晶片被壓在OLED螢幕下方。



【図・解構】如何讓筆也能夠變得智慧?脫下Livescribe外觀來看看與一般的筆有什麼不一樣

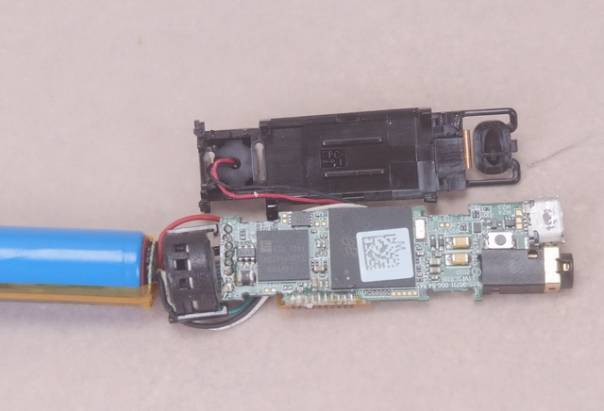

打開螢幕,可以發現處理器。



【図・解構】如何讓筆也能夠變得智慧?脫下Livescribe外觀來看看與一般的筆有什麼不一樣

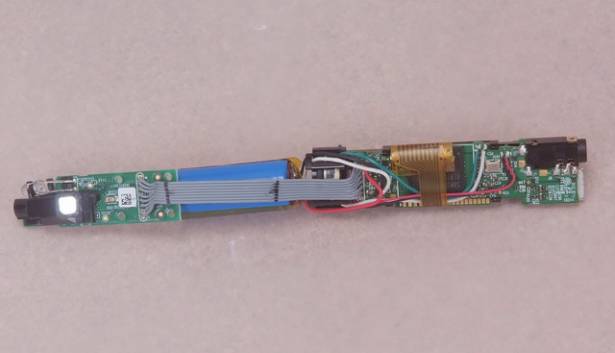

這是背面。被橘色排線擋住的是儲存記憶體。



【図・解構】如何讓筆也能夠變得智慧?脫下Livescribe外觀來看看與一般的筆有什麼不一樣

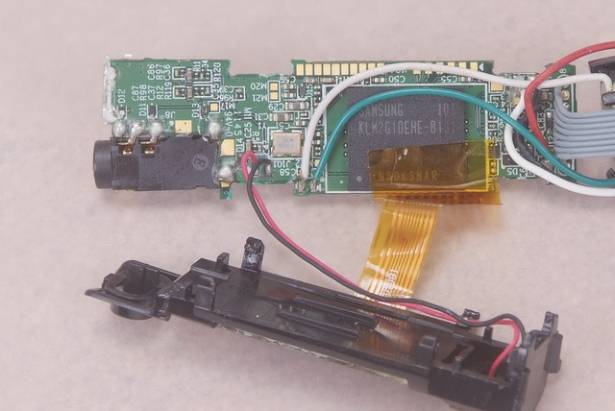

拆下來看,可以看得到儲存記憶體是三星的。

就以往所拆卸下來的內容物,我們可以大約出來這智慧筆的配置與機能。底下來說幾個主要的配置以及智慧筆的能力



【図・解構】如何讓筆也能夠變得智慧?脫下Livescribe外觀來看看與一般的筆有什麼不一樣

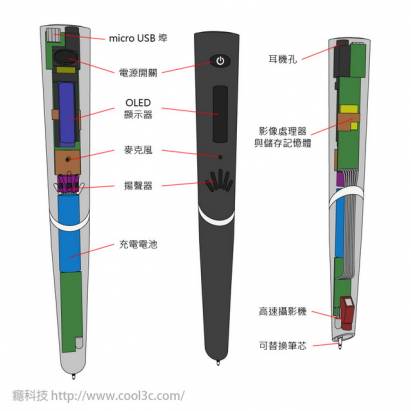

從上圖我們可以看到智慧型的幾個主要構造:

  • CMOS攝影機:依廠商所提供的規格來看,可達每秒50張。
  • 強大的影像處理器:能在一瞬間讀取大量資訊,包括格子紙上的座座以及所寫的時間等等
  • 儲存空間
  • 充電電池
  • 筆芯



【図・解構】如何讓筆也能夠變得智慧?脫下Livescribe外觀來看看與一般的筆有什麼不一樣

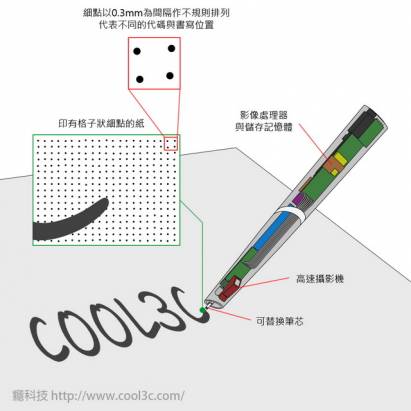

智慧筆可以記憶的東西有以下幾項:

  • 筆的位置
  • 書寫軌跡(筆順)
  • 書寫速度
  • 筆壓
  • 書寫日期與時間
  • 拿筆的傾斜程度





【図・解構】如何讓筆也能夠變得智慧?脫下Livescribe外觀來看看與一般的筆有什麼不一樣

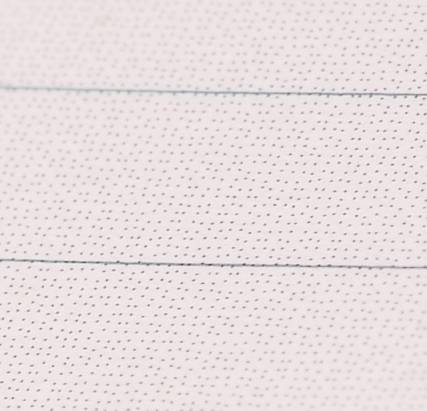

上圖為廠商所發行之碼點紙近拍,我們可以看得到上面有點點點,智慧筆就是靠這個,才能夠記錄相關座標,而這也就是為何只要點一下筆記,就能重現筆記當時所錄下的聲音。



【図・解構】如何讓筆也能夠變得智慧?脫下Livescribe外觀來看看與一般的筆有什麼不一樣

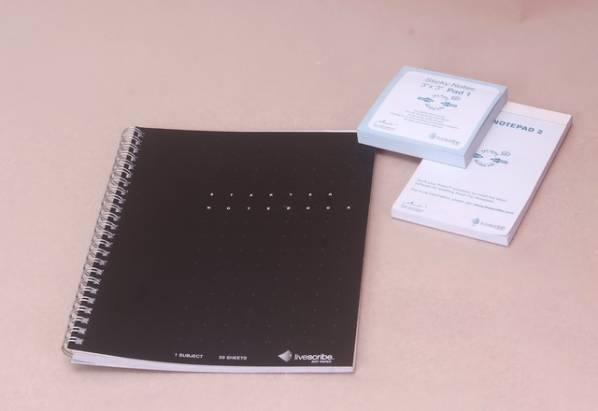

目前除了筆記本之外,也發展了便條紙的設計。







【図・解構】如何讓筆也能夠變得智慧?脫下Livescribe外觀來看看與一般的筆有什麼不一樣

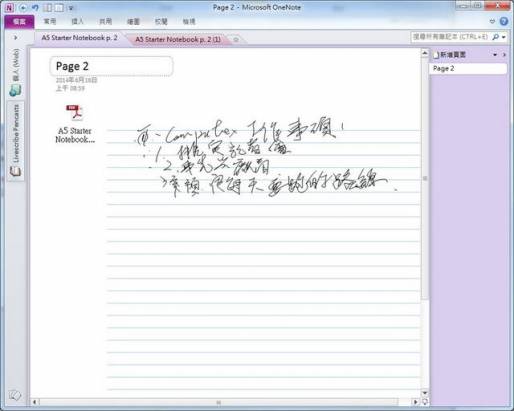

所以這就是為什麼Livescribe 智慧筆可以做到異地備份以及可以快速找到你所錄的內容原因。因為他本身就是以普通原子筆芯來寫筆記,這個很基本,自然就是我們傳統意義上的筆記內容。但他又搭配了微型攝影機、專用的碼點紙,可以記錄下你所寫的一切,包括了筆記當下環境所發出的聲音;有高速處理器,就能夠很快處理這些當時所記下的資訊,並且將所得到的這些資訊儲存在2GB的儲存空間(因內有軟體,所以大約1.5GB,不過可以存的資料量非常大)。此外若再搭配電腦與軟體,就可以在電腦上重現我們所寫的筆記還有錄音內容。所以說智慧筆可以說是目前筆記界最最理想的神器,能夠快速找到相關的錄音資訊,也能夠多存一份在電腦中的異地備份。
