不知名伺服器用鍵盤分解圖

不知名伺服器用鍵盤
↑沒有外盒，鍵盤背面也沒有標籤，就暫時這樣稱呼吧

前言＆由來：
這是我前幾天去金鍵盤修七色彩虹時，在一個很不起眼的地方看到的
因為和 PACI-108KB 長得…十分相似，就順便帶出來了XD
也因此下面的照片也有不少是兩把一起拍的（上均為 PACI108KB ，下均為不知名伺服器用鍵盤）

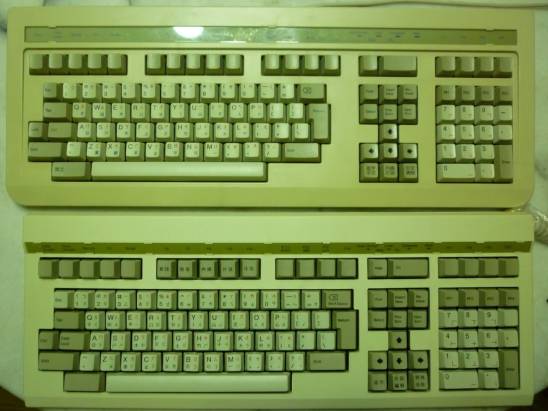

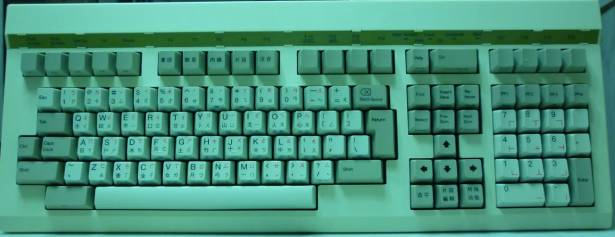

正面圖
配置相當類似但有幾個地方不一樣：
左邊 CapsLock 和 Ctrl 位置相反
數字區減號的位置
六塊肌的鍵位配置不同

PACI-108 F1~F20 上面那一條是平的，而這一把是微微隆起

7 字 Enter 自然是兩把都有（重要）

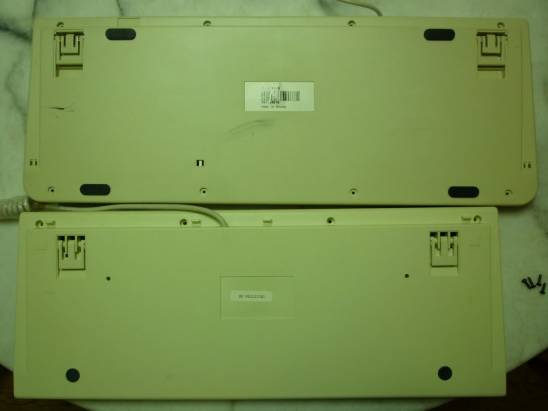

背面圖（這把只有一個序號而已）

拆解相關：
和 PACI-108KB 上下各四個螺絲相比
這把是上面四個螺絲，下面六個隱藏式卡榫

整體來說拆解難度極低
只要把上面四個螺絲轉下來即可

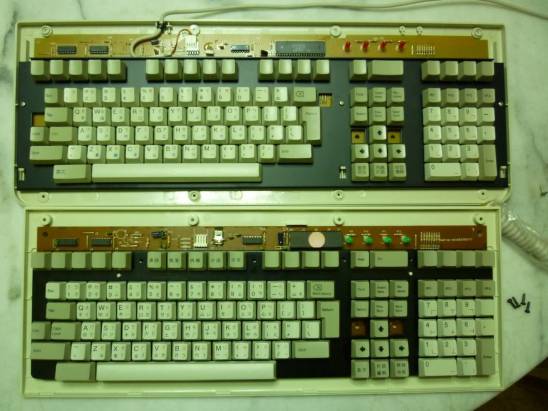

正面去外殼

正面去電路版

PACI-108KB 使用中間三個小螺絲和下面三個突出的部份固定電路版

而另一把則是利用中間兩個突出的部份來固定

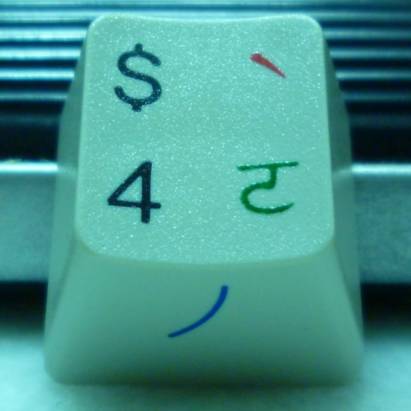

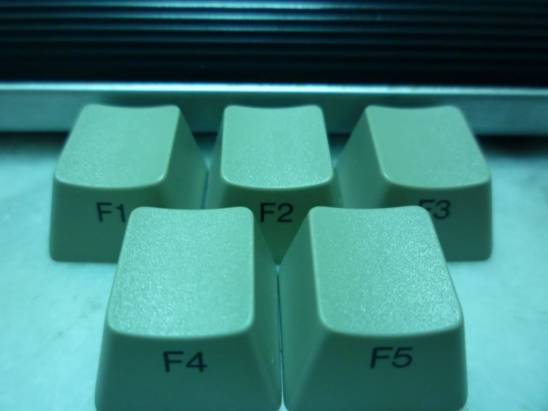

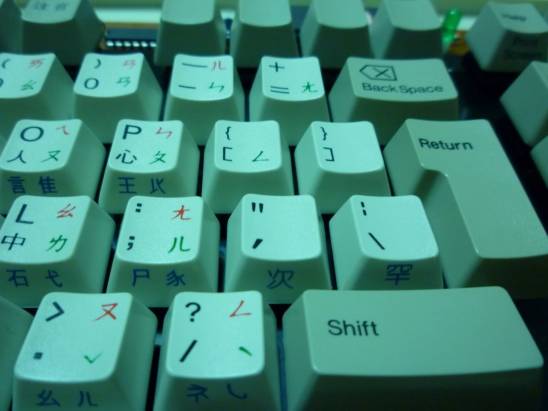

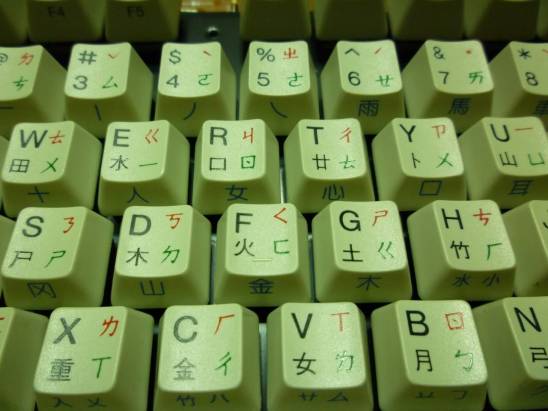

鍵帽特寫
老闆說英文是二色印刷（鍵帽後面的確是黑黑的，不過小弟沒膽子把它鋸開作完整確認Orz）
其餘是油墨印刷（老闆特別強調當年的油墨比現在的耐用非常多）
比較特別的地方是油墨印刷用上了「黑、紅、綠、藍」四種顏色
色彩很豐富

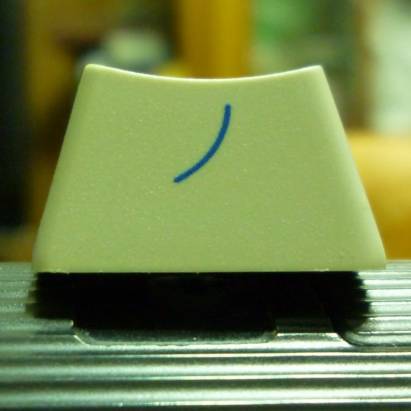

另外側面印字到處可見

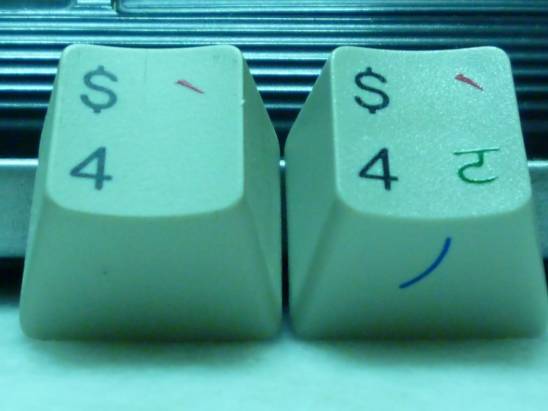

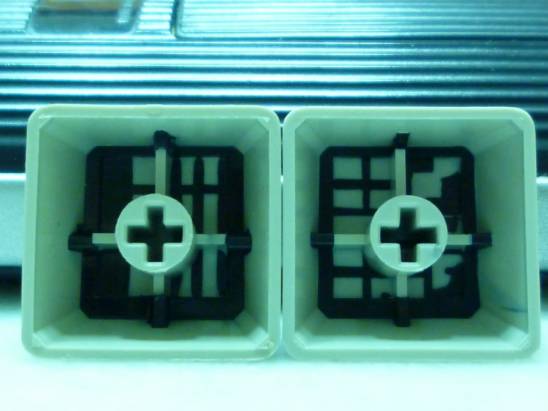

兩把鍵盤各一顆鍵帽比較

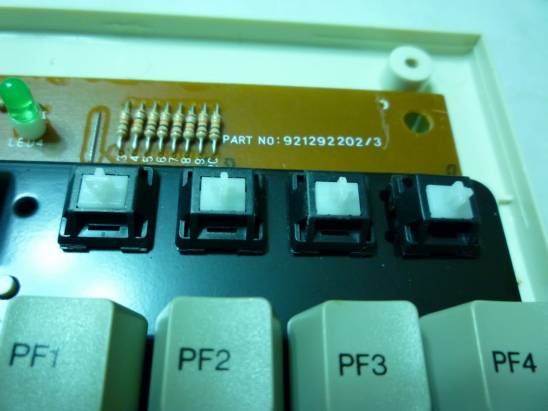

四顆黃色 LED 燈（PACI108KB 是紅色的，詳見上面「正面去外殼」圖）

軸：

這把鍵盤使用台灣白軸

但聲音和常見的第六型不同，比較不華麗

打起來相對比較安靜

小弟不會解軸，無法確認是哪一型

於是…引用 alps.tw 前輩的說法：「台白第四型」

alps.tw 前輩已提出修正：

樣式2W：台灣白軸～固定鐵板肥腳型～～～概略出現時期1989~1990年

DEC  VT-220 終端機用鍵盤..............

鐵版：
小弟對材質沒有研究
經過敲敲打打摸摸後
只確定兩件事
這兩把用的材質絕對是不一樣的
PACI108KB 的比較重
另一把輕很多
這部份也請專家補完了（苦笑）

雜談：
這兩把都是伺服器用的鍵盤

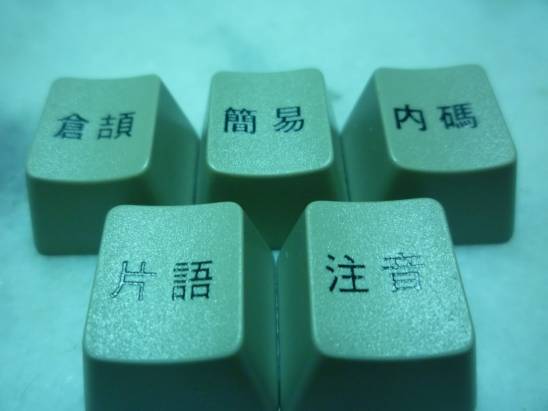

因此特殊鍵帽都蠻多的
除了右上角那四顆未確認以外
其它鍵發出的 ScanCode 是一樣的
因此我幫 PACI-108KB 作的 Remap 一樣能適用在這把上

目前才使用了一天，之後想到什麼再補上來

以上，謝謝收看XD

2011/10/08 追記：

過了三個月後的心得

大 BackSpace ＋ 7 字 Enter ＋ 台灣白軸

我相信這個組合在地球上…已經相當難得一見了

因此在我來說，它是把不可多得的好鍵盤

在這個鍵盤愈作愈小的年頭，我相信…它應該是絕版了

能夠收到一把這樣的鍵盤實在深感榮幸

發現一個小 Bug

一直按 Scroll Lock ，多按個幾次後，Wait 燈（其它三個好像也會）會亮。

此時鍵盤將會「罷工」，而且關機後依舊。

唯有拔掉重插才能解決

我下次換 PACI-108 試試有沒有同樣的問題

題外話：

另外自從這把被掃完之後，現在店裡放的是前太陽公司的…好薄膜鍵盤一把

但很顯然大家不太買帳→滯銷…

（大家快去買啊！XDD）

修正：

2011/07/06 rev.1 修改一些用字＆軸的相關說明

2011/10/08 rev.2 過了三個月後的心得
