側吹下吹一次搞定 Prolimatech Genesis

上次很意外的從家裡的角落挖出了一顆風扇

才想到...原來我之前有出手這一顆散熱器

這是一顆理念頗為有趣的散熱器

為市場端常在討論的塔式...下吹式該如何選

提供了一個折中的辦法

現在把它挖出來了...就大夥一起來聊聊這一顆散熱器吧

側吹下吹一次搞定 Prolimatech Genesis

這一篇為了各位的福利著想...強列建議各位朋友看完後善用Google

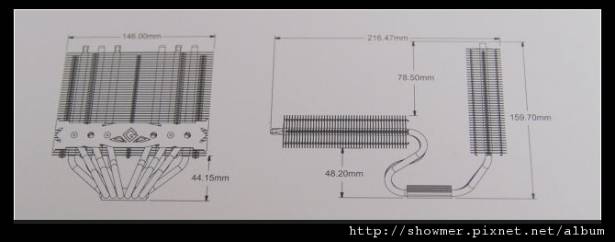

現在直接開始吧...外箱上很直接標有此散熱器的外型與尺寸

想選購的朋友建議先依此規格自己量一下自己的裝備先

側吹下吹一次搞定 Prolimatech Genesis

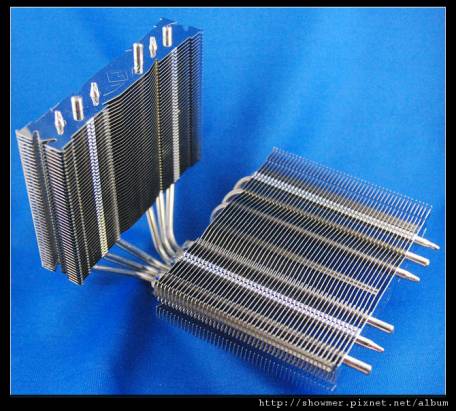

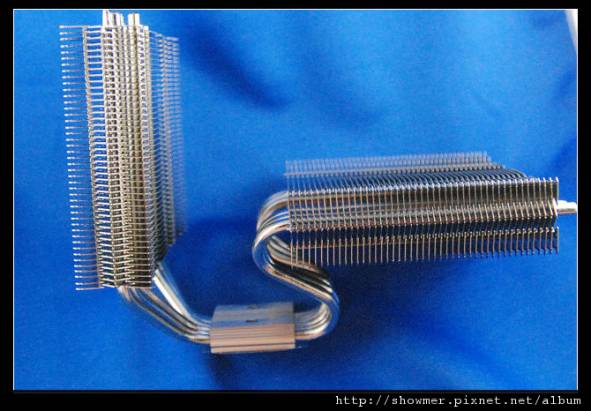

拿出散熱器可以簡單的看出來...它真的可比出奇蛋一般側吹下吹一次滿足

側吹下吹一次搞定 Prolimatech Genesis

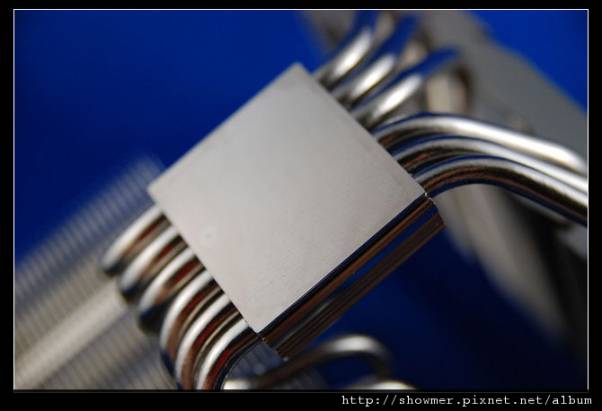

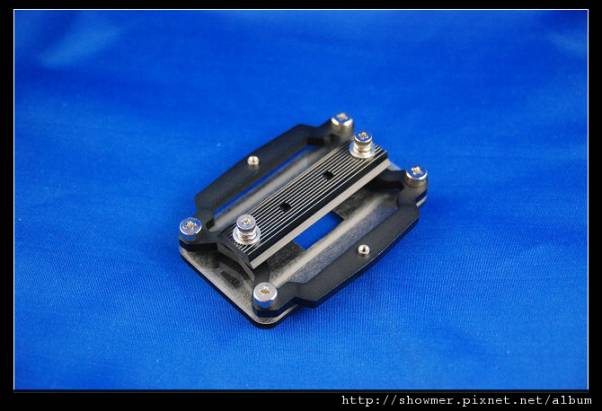

先從底座開始吧

鍍鎳處理...平整度頗佳

側吹下吹一次搞定 Prolimatech Genesis

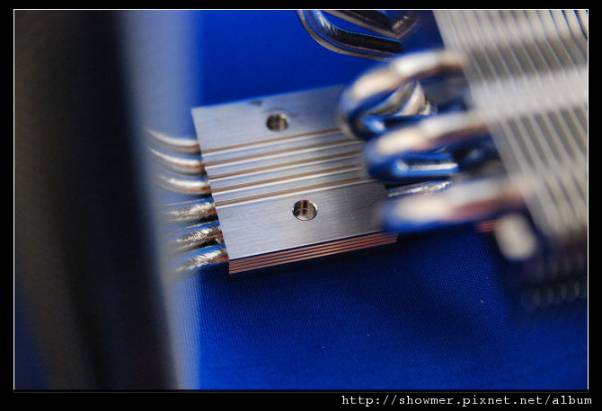

與熱管間的固定是焊錫固定...從下圖中可以看到明顯的工痕

側吹下吹一次搞定 Prolimatech Genesis

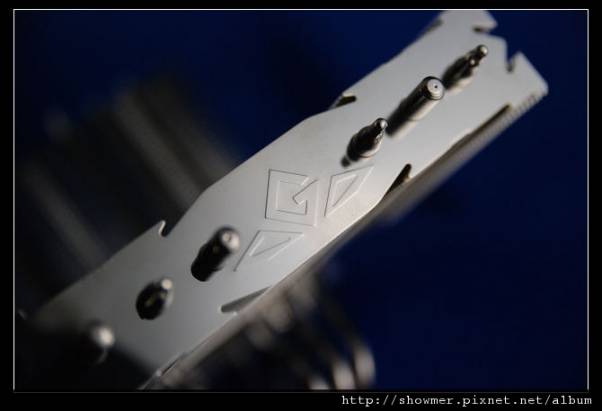

鰭片上有此散熱器的Logo

側吹下吹一次搞定 Prolimatech Genesis

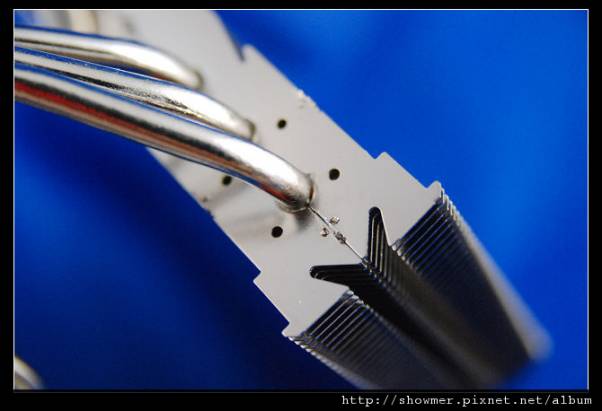

使用焊接來與熱管固定

但與市面上其他散熱器不同的

此熱熱器是使用兩片組合焊起的

側吹下吹一次搞定 Prolimatech Genesis

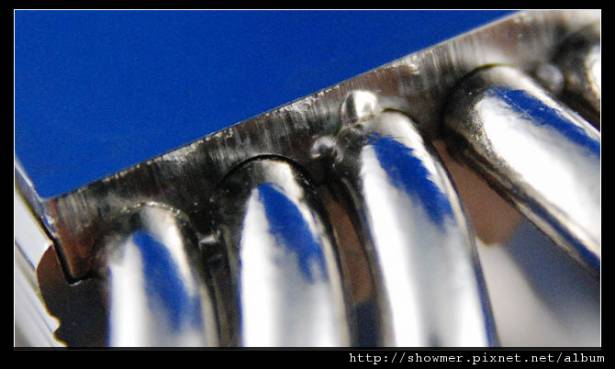

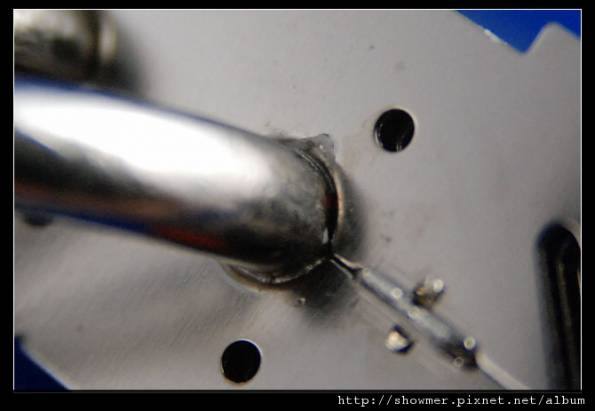

拉近點看焊點與接合點

側吹下吹一次搞定 Prolimatech Genesis

回頭來看熱管的部份

下吹式這一端因為空間問題

熱管被迫彎折成S型...這對熱管的效能來說是殺手

狐仔手中沒有精算的數字...只能粗估此區效能約是塔型那邊的60%

側吹下吹一次搞定 Prolimatech Genesis

 側吹下吹一次搞定 Prolimatech Genesis

即便如此...此散熱器的散熱面積仍然頗大

且下吹式可有效幫住主機板熱源的降溫

以整體使用上來說...不見得是壞處(在CPU有效降溫的情況下...主機板上熱源的熱會經過線路轉移到CPU處)

這部份後面有兩三張圖給各位參考一下

在這之前還是要先來看一下狐仔更為重視的扣件設計部份

直接拿一張板子一邊裝一邊拍比較快^^

mb:GIGABYTE GA-PH67A-D3-B3

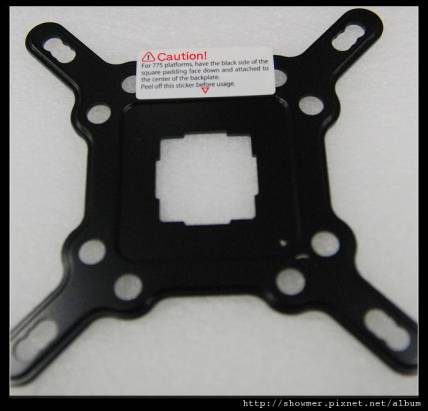

這是背板...intel系通用(775>>>1366...2011我還得確認一下)

側吹下吹一次搞定 Prolimatech Genesis

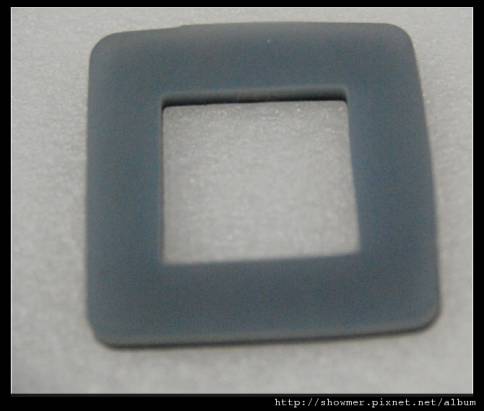

如果您是要安裝在775上...需要加墊這一塊

側吹下吹一次搞定 Prolimatech Genesis

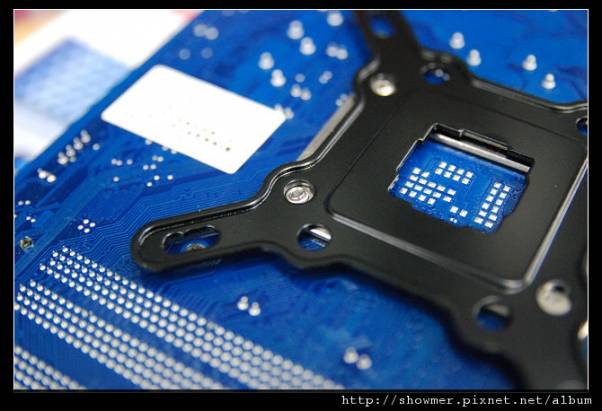

先放上背板確認一下安裝的孔距(如果您跟我一樣熟了...就省下吧)

側吹下吹一次搞定 Prolimatech Genesis

先從這一顆開始

側吹下吹一次搞定 Prolimatech Genesis

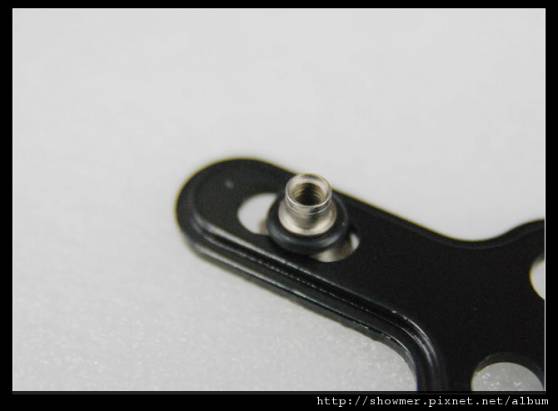

裝進正確的孔位

側吹下吹一次搞定 Prolimatech Genesis

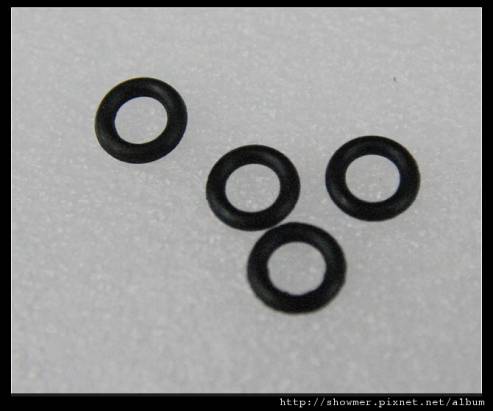

拿出

側吹下吹一次搞定 Prolimatech Genesis

正確的套好...才不會出人命

側吹下吹一次搞定 Prolimatech Genesis

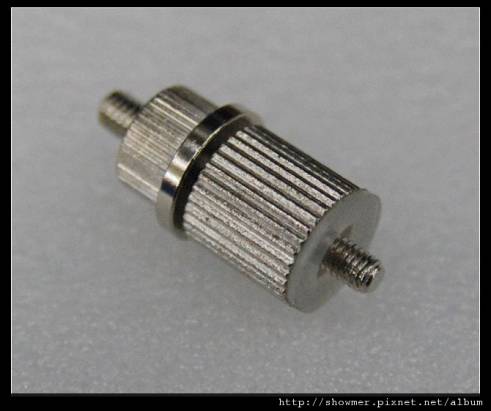

接下來請出這個

側吹下吹一次搞定 Prolimatech Genesis

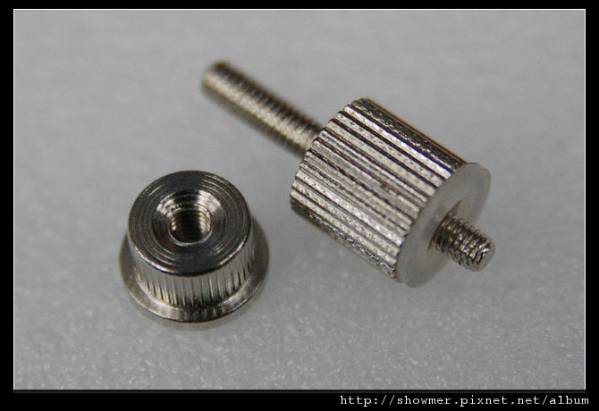

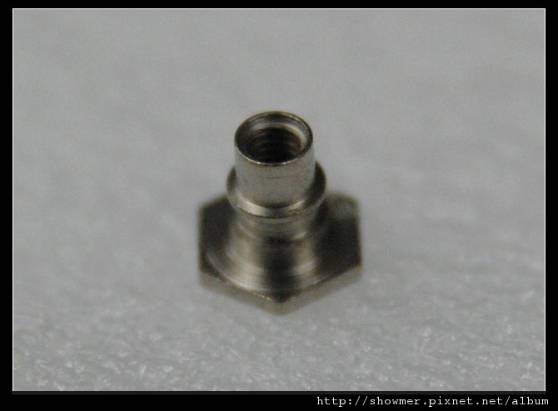

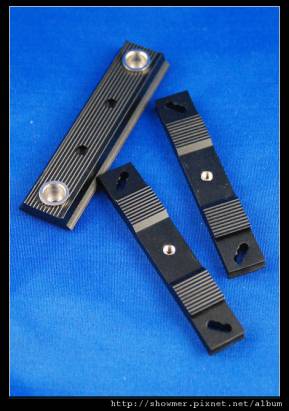

分解開...大顆的是用來裝在主機板上以固定背板的

側吹下吹一次搞定 Prolimatech Genesis

配合intel用扣件

側吹下吹一次搞定 Prolimatech Genesis

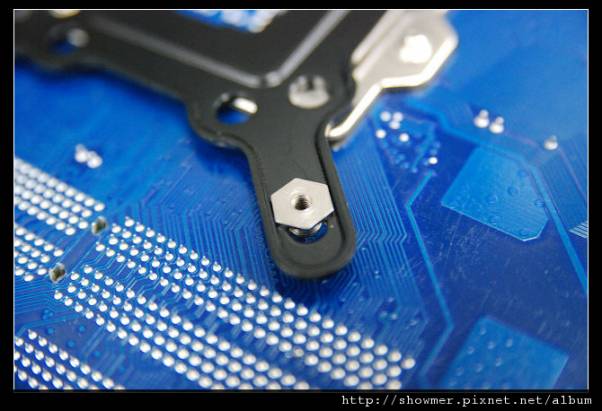

固定好它

側吹下吹一次搞定 Prolimatech Genesis

接下來認準那兩個孔

側吹下吹一次搞定 Prolimatech Genesis

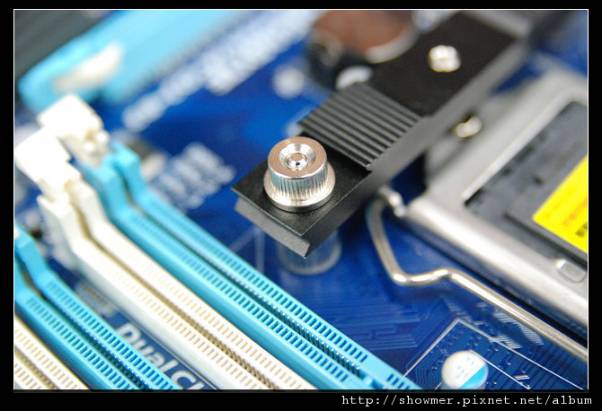

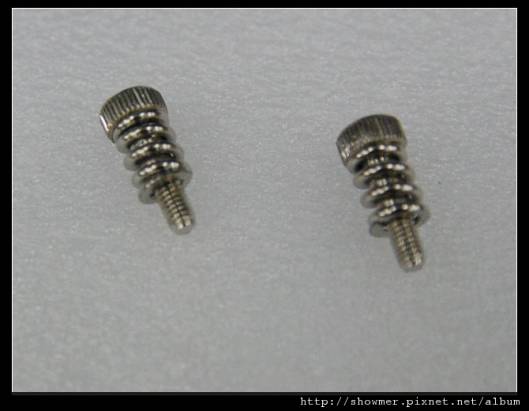

配合intel扣具與彈簧螺絲

側吹下吹一次搞定 Prolimatech Genesis

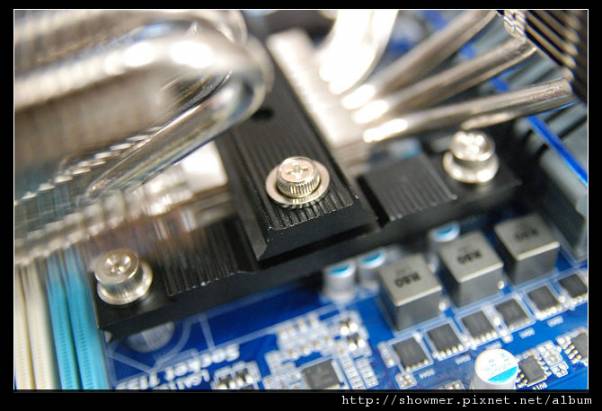

上鎖...便安裝完成

側吹下吹一次搞定 Prolimatech Genesis

AMD的非常簡單...一張圖就能說明了...請看

側吹下吹一次搞定 Prolimatech Genesis

接下來就是試跑了

先上一張參考圖...晚上有空再來弄一張重壓圖

側吹下吹一次搞定 Prolimatech Genesis

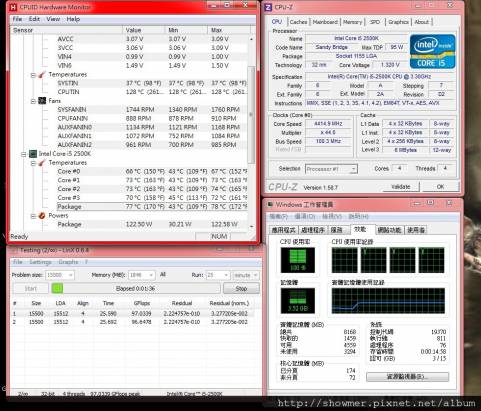

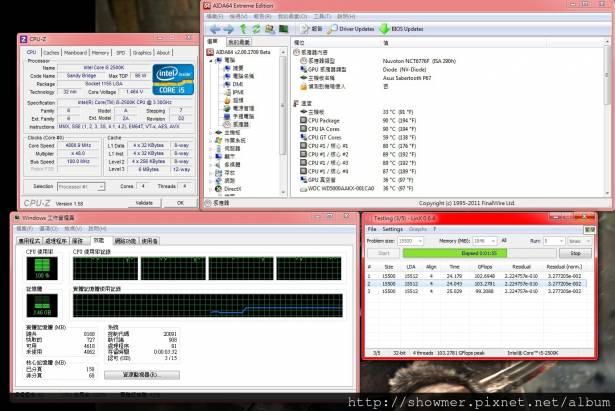

這是說好的重壓圖

側吹下吹一次搞定 Prolimatech Genesis

最後是支持我才有的福利照

各位自行找^^





原文發表於傻瓜狐狸的雜碎物品
