可開關的連點改造與台客式改裝

作者:
瀏覽:692

這篇文章原本是發在 PTT 鍵鼠板,稍微修改內容並外加一篇台客式改裝


-----以下是正文-----
由於我有在玩 WOW,本身是把無腦巨集設定在 MX518 大側鍵連點的獸王獵,有次被抓去連刷數場十八波副本,按到拇指酸痛又有點要抽筋的感覺,所以我就痛下決定幫 MX518 開刀,誓言要幫她改造成可以輕鬆連點的滑鼠。

附上當初找到的網址,電路圖也在裡面:
http://tw.myblog.yahoo.com/mose-player/article?mid=43&prev=49&next=33&l=f&fid=5

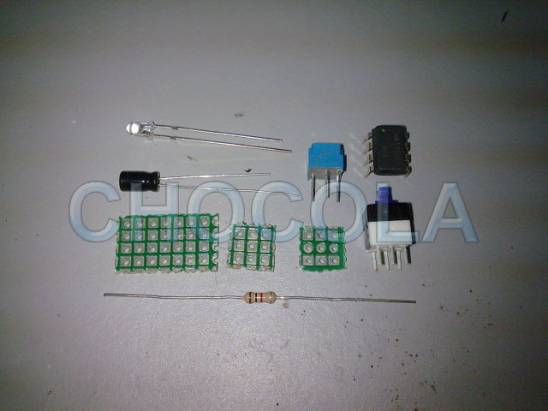

首先是我準備的材料:藍光 LED 一顆、10uF 電容一顆、20K 可變電阻一個、555 晶片一顆、兩段式開關一個、防止燈泡燒壞的限流電組一個、自己切的適當大小的洞洞板三片,所有材料都可以在電子材料行買到
可開關的連點改造與台客式改裝

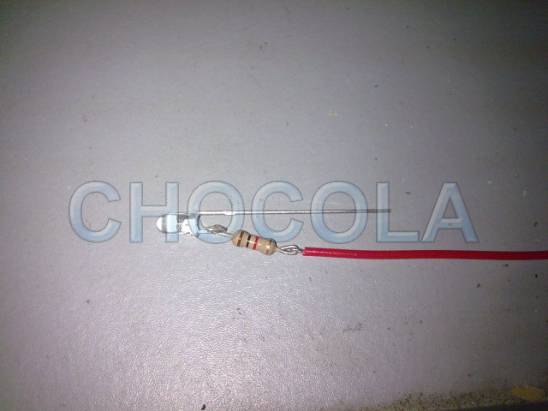

先把要露出的零件的線先焊好,這裡是示範 LED 腳的正極先接上限流電阻和單芯線
可開關的連點改造與台客式改裝

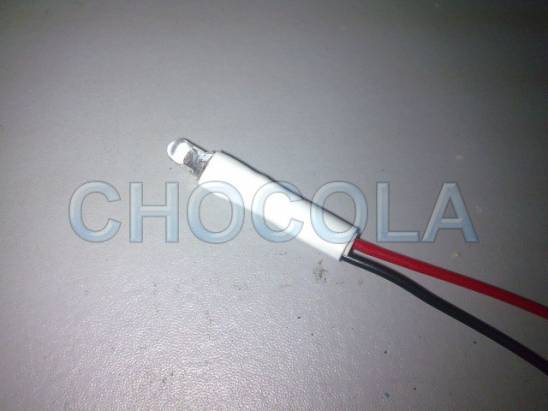

焊好後包好
可開關的連點改造與台客式改裝

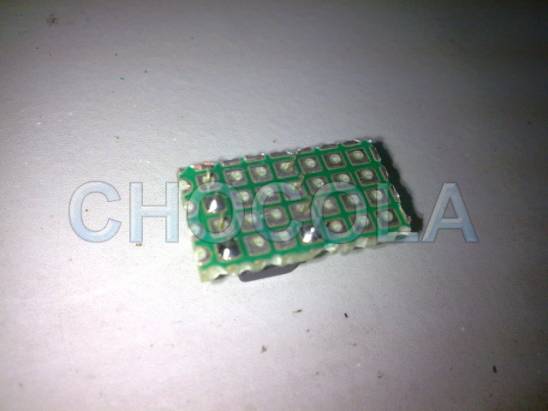

把 555 晶片用不到的腳先焊到洞洞板上固定住
可開關的連點改造與台客式改裝

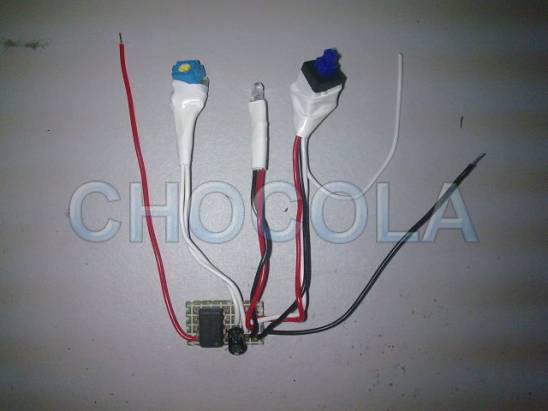

其他焊接過程就省略了,下面這張圖是焊好的樣子,從左邊開始依序是:紅色要接上 USB +5V的晶片電源線、調節連點速度的可變電阻、LED 燈炮、連點開關、白色接地線、黑色連接晶片訊號腳(直接接在微動開關上)
可開關的連點改造與台客式改裝

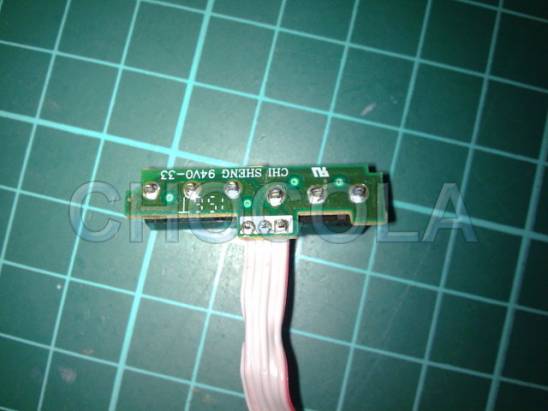

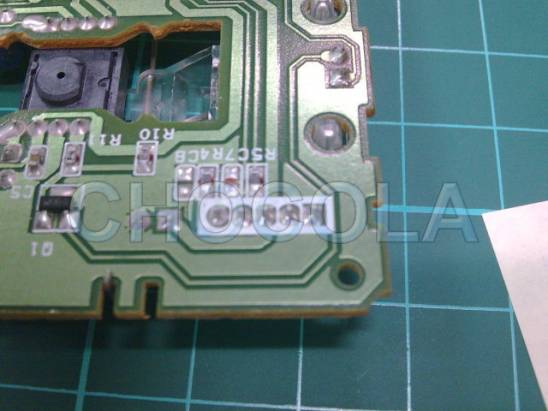

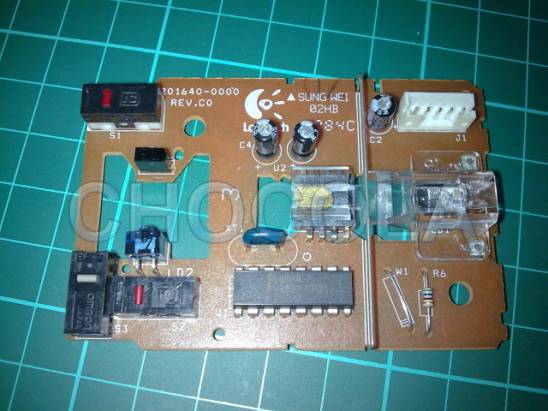

這是 MX518 側鍵的電路板,背面是側鍵的微動開關,微動開關按鈕位置是在照片中靠左,微動開關 click 的時候是左邊兩隻腳(中間腳和靠近按鈕的腳)會短路
可開關的連點改造與台客式改裝


由於滑鼠晶片接在微動開關上的訊號腳是 +5V 的高電位,當微動開關 click 的時候,會將滑鼠晶片訊號腳和接地線路短路,此時訊號腳會由高電位變成低電位,晶片依此來判斷是否有 click 的動作;MX518 是把微動開關接地腳設計在中間腳,晶片訊號腳是接在靠近微動開關按鈕的那一腳,有些滑鼠則是相反,要注意一下


這是試作時拍的示範照片
可開關的連點改造與台客式改裝

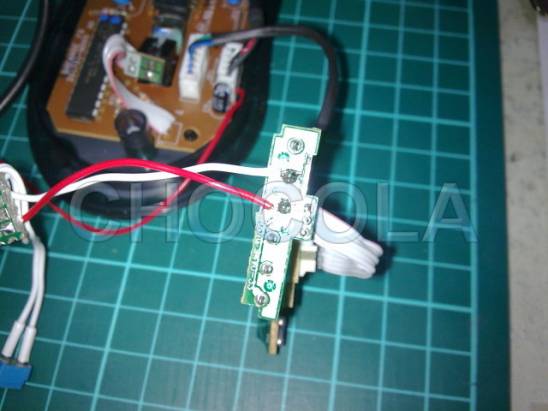

我在實作時是將微動開關接地腳的 PCB 板挖空,然後把微動開關的接地腳接到六腳開關上,不是像本文開頭那張電路圖一樣把 555 的訊號腳經過開關接在微動開關上。會這麼做的用意是為了得到和原始電路不一樣的效果,原始電路的效果是只要打開開關,按鍵就會自動連點,但是為了能在遊戲中更靈活地運用,我把它修改成打開開關後,還要按著按鈕才會連點。詳細接法的修改方式已經忘記了。Orz
可開關的連點改造與台客式改裝


555 的供電就接在 USB 的 +5V 腳
可開關的連點改造與台客式改裝

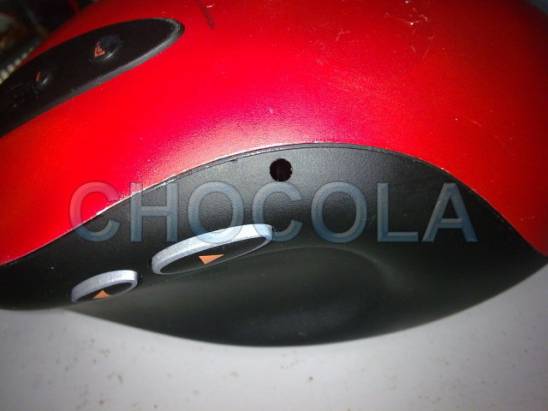

接下來是對滑鼠殼洞刀,這是 LED 的洞
可開關的連點改造與台客式改裝

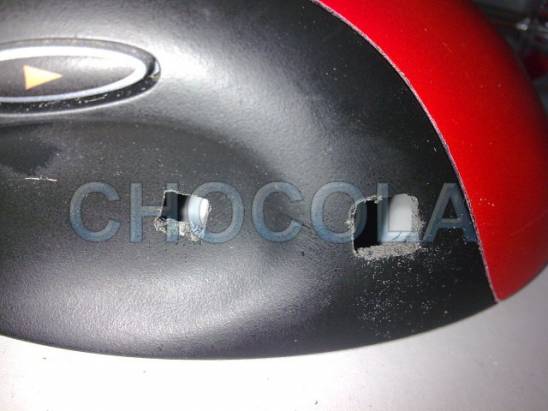

然後是開關和可變電阻的洞,建議用電鑽多鑽幾個洞之後再加工
可開關的連點改造與台客式改裝

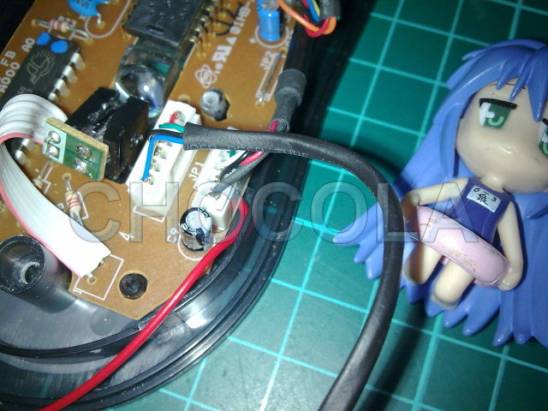

塞進 518 的肚子啦 ~
可開關的連點改造與台客式改裝

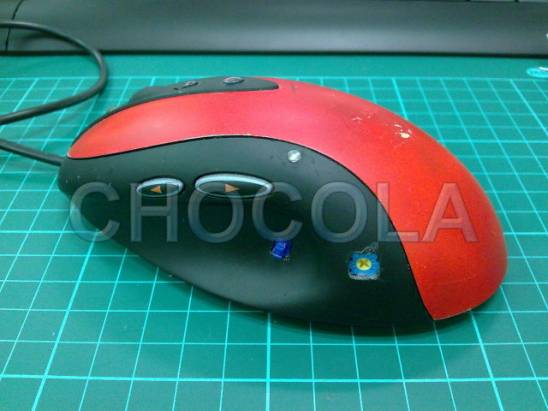

成品長這樣
可開關的連點改造與台客式改裝


後來用這隻滑鼠下副本的時候,右手拇指變得輕鬆很多,雖然 WOW 在改版成巫妖王之怒的現在,已經很少用到連點功能了,不過這隻 MX518 仍然是我在家用的主力鼠唷!




-----

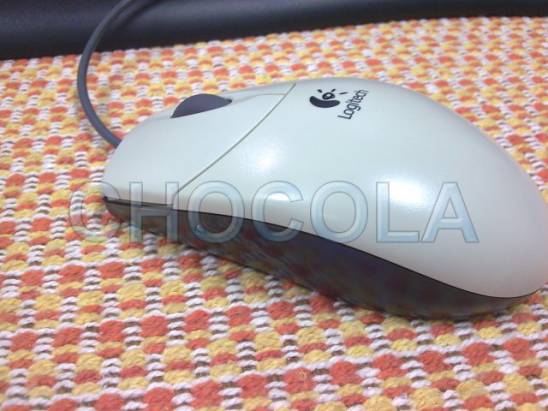

接下來是前幾天弄的台客式改裝,改裝目的是加裝 LED 燈泡,然後達到 "按下按鍵就會亮燈" 的超炫效果。這次的修改是使用上次寫滑鼠清潔日記用的 PS/2 介面羅技滑鼠。


首先先研究一下電路板,LED 要亮就要有電源和接地,所以我們要先搞清楚微動開關和 I/O 各腳的定義和電壓。
可開關的連點改造與台客式改裝


這是 PS/2 的五隻腳,由左至右給他編號 1 到 5
可開關的連點改造與台客式改裝


把滑鼠接上電腦用三用電錶量一下電壓,很快就可以知道 4、5 兩隻腳是接地腳,然後 1、2 腳在按鍵有動作時,電壓會從 5.1V 降到約 4.7V,很明顯的是 PS/2 資料傳輸的腳位,至於第三腳從頭到尾都維持在 5.1V 沒有任何電壓變化,可以確定第三腳就是 +5V 的供電。其實這邊只要知道接地腳是哪一隻就可以了 囧
可開關的連點改造與台客式改裝

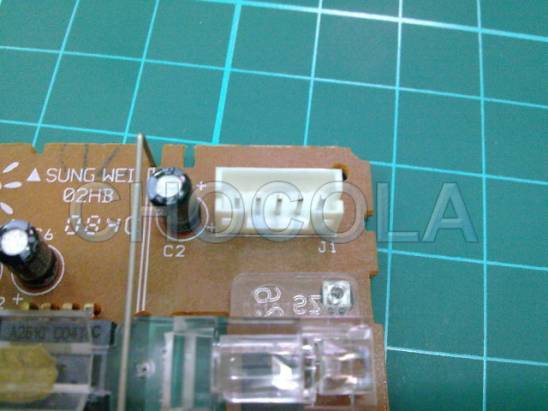

再來是左右鍵微動開關,用眼睛觀察電路板上的線路以及用三用電錶量過後,可以知道中間那隻腳是接在晶片上,在按鍵未 click 時,這隻腳是沒有跟其他腳導通的,click 的時候則是直接和 +5V 導通,晶片藉由收到電壓訊號來判斷有沒有 click 的動作

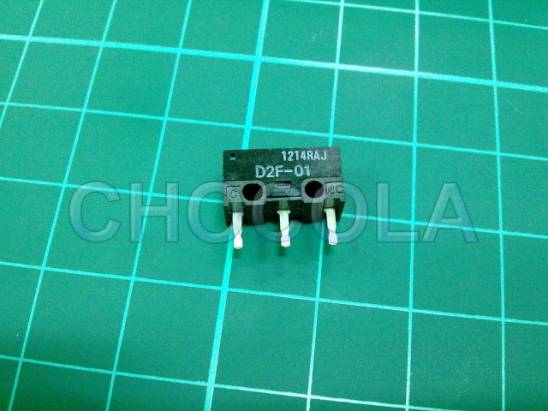

這是微動開關的樣子( \( ̄ε(# ̄)☆╰╮o( ̄▽ ̄╬) 謎之音:你以為大家沒看過嗎)
可開關的連點改造與台客式改裝


我們要做的事情就是,把 LED 的 + 極接在微動開關的中間腳上,把 LED 的 - 極接地,這樣一來,當微動開關 click 的時候,就會有一個 +5V 的電壓通過 LED 了。這邊千萬要注意一件事情,直接給 LED 吃 +5V 的電源會讓 LED 燒掉,所以在 LED 的 + 極要記得串連一顆電阻,電阻大小要看你所選的 LED 規格來決定,不然就是買一顆可變電組來接,觀察 LED 亮度,把可變電阻轉到適當的大小來決定要用多少電阻

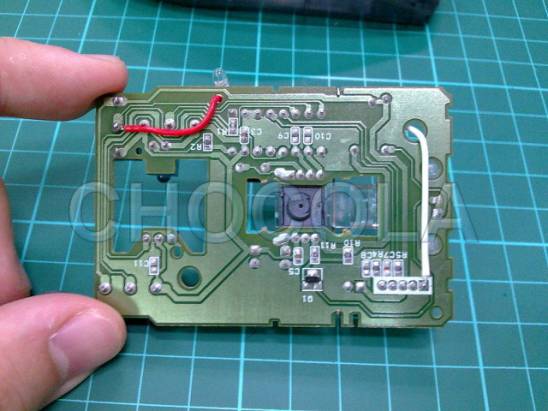

這是接上去之後背面的樣子
可開關的連點改造與台客式改裝


這是接上去之後正面的樣子,沒有進行 click 的動作
可開關的連點改造與台客式改裝

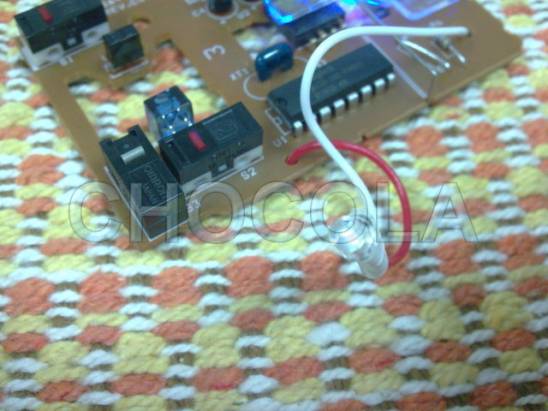

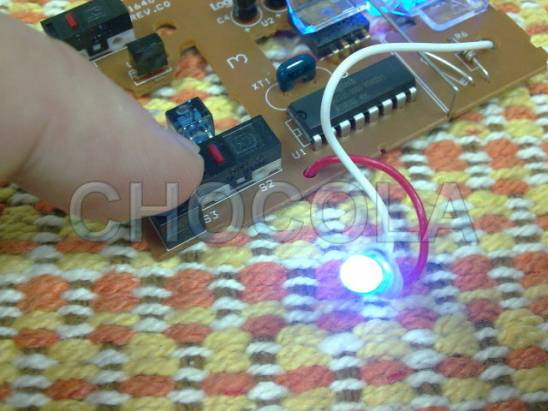

click 下去,亮了 \(≧▽≦)/
可開關的連點改造與台客式改裝


再來是在外殼找個適當的地方
可開關的連點改造與台客式改裝

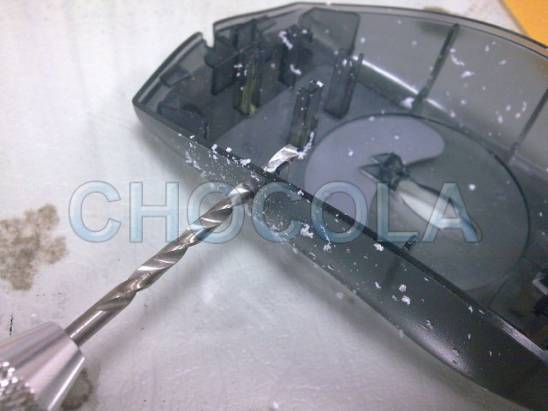

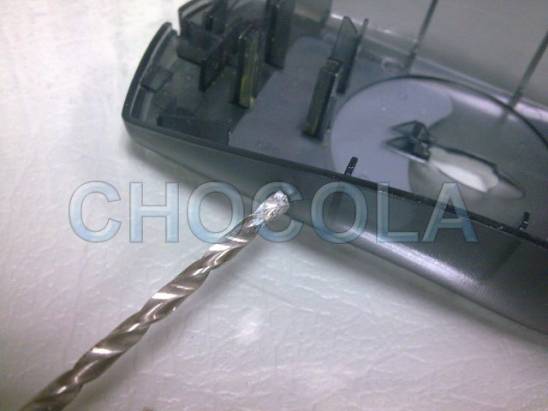

挖個 3mm 的洞(Animax 最近在播放天元突破,鑽頭男人的浪漫啊!)
可開關的連點改造與台客式改裝

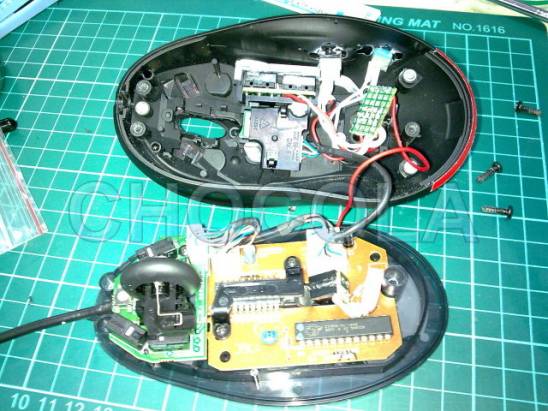

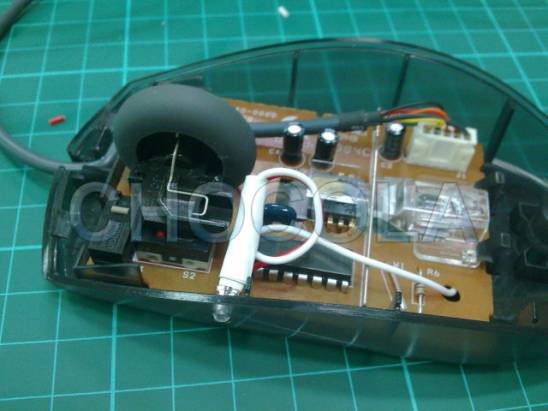

把東西擺好
可開關的連點改造與台客式改裝


外殼鎖回去
可開關的連點改造與台客式改裝

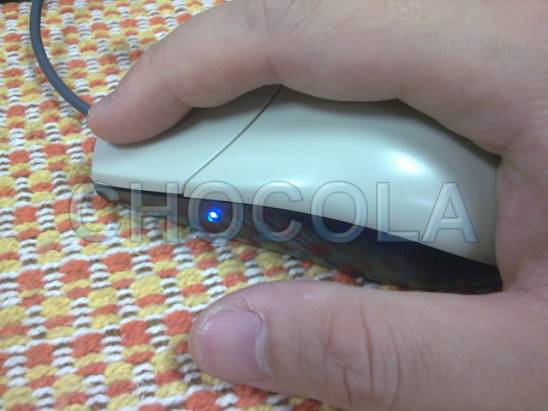

click 下去,亮了 \(≧▽≦)/
可開關的連點改造與台客式改裝


其實外殼可以不必鑽,因為下半部本身就是透明的,不過我在鑽完後才想到這件事情…Orz
