大人的科學：迷你電吉他組裝

每次購買大人的科學，最重要的目的不外乎就是與雜誌主題相關的套件了，而這一期大人的科學介紹的則是電吉他，附錄內就是一套小巧的迷你電吉他套件。

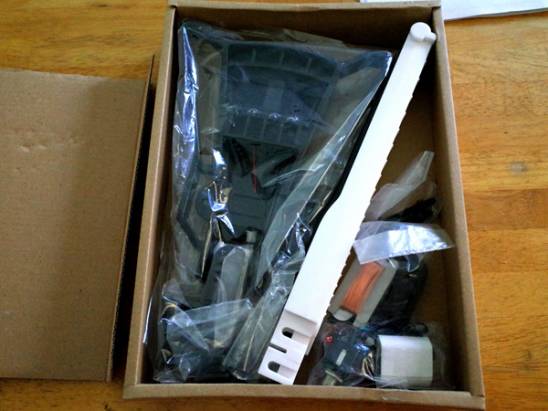

首先按照慣例找個夠大的空間打開包裝。

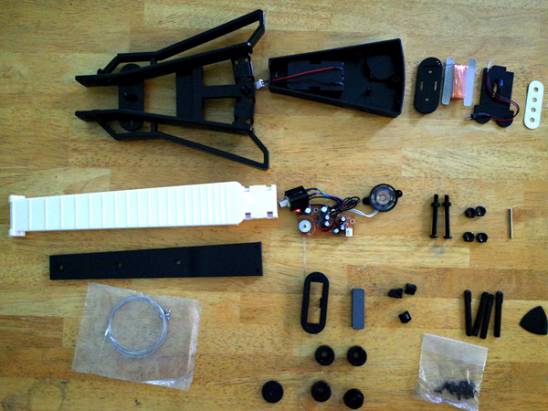

然後把裡面所有的零件一字排開，並且對照說明上面先檢查是否有缺件。這一組迷你電吉他套件的零件數不算多，出版社預估一個小時可完成；再確認零件沒有缺少或是不良後就可以開始準備組裝了。

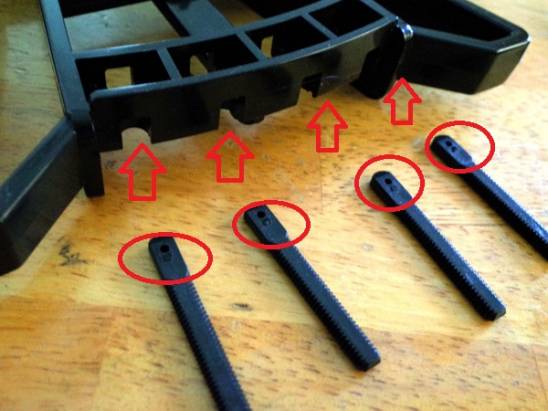

首先拿出琴身與四根調弦軸。留意一下，調弦軸在圓孔下方有凸起的地方是朝上，而琴身放在桌上時，要插入調弦軸的固定孔位應該是如照片一樣開口向下的。

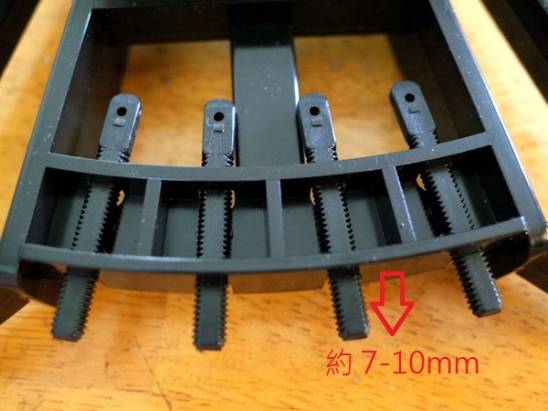

將四根調弦軸插入，下方預留約 7-10mm 的長度。

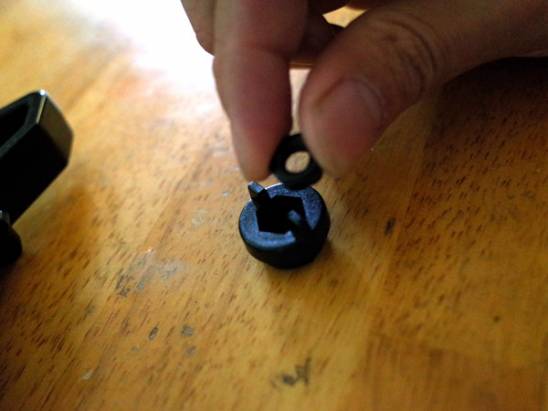

把四顆六角螺絲分別放入四對弦鈕

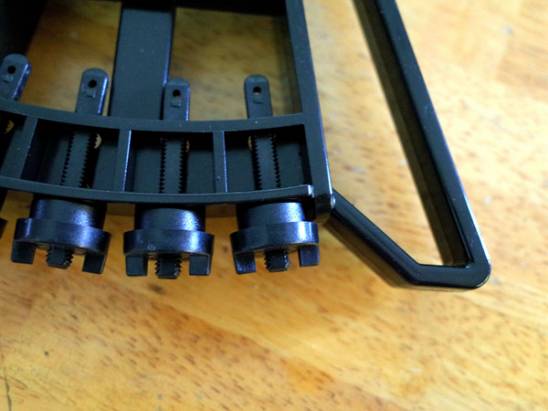

把弦鈕旋入四根調弦軸，基本上只要旋至與調弦軸對齊即可

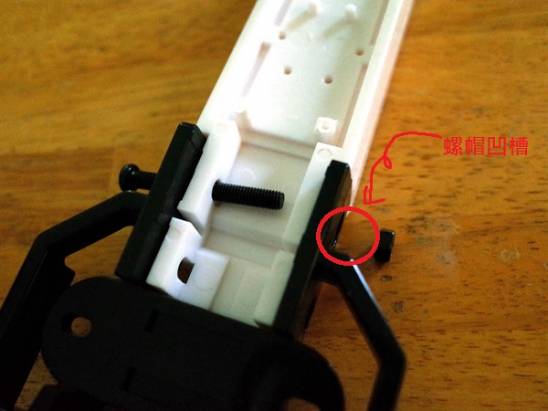

接著把琴身翻到背面，並把白色的琴頸上方的鎖點鎖上長螺絲與螺帽，此時正面朝下的琴身的右手側會有個螺帽凹槽，而琴頸此時有鎖點的一面會朝上。

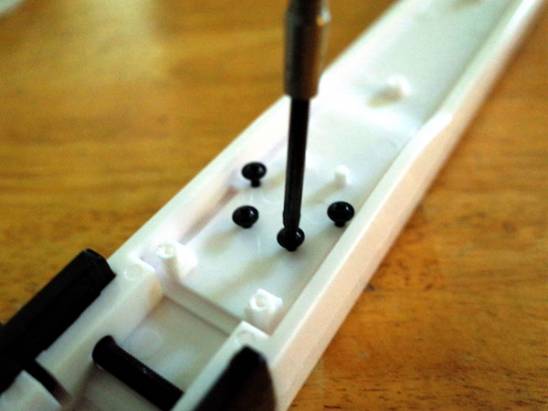

接著把四顆扁頭螺絲鎖到琴頸內側，別整個鎖到底，預留約 2 mm 的空間。

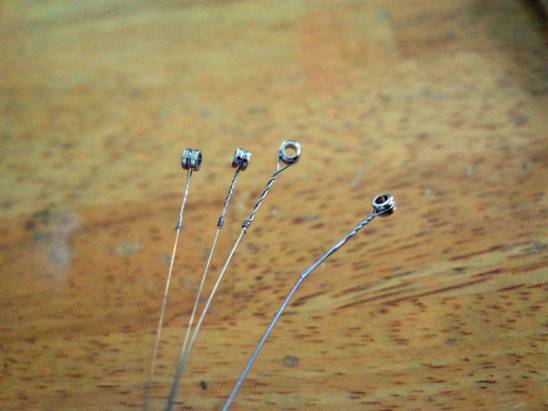

接著打開琴弦

把琴弦由粗到細由右至左一字排開，並把弦栓(銀色金屬棒)穿過琴弦。

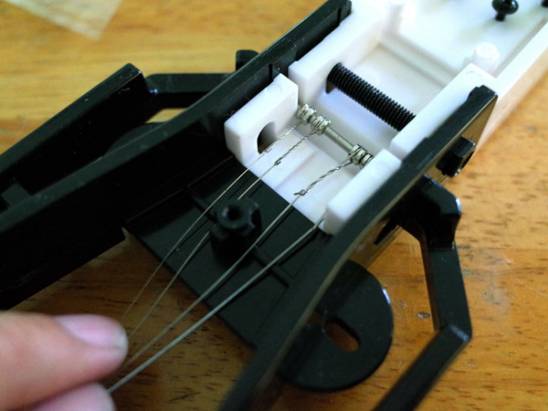

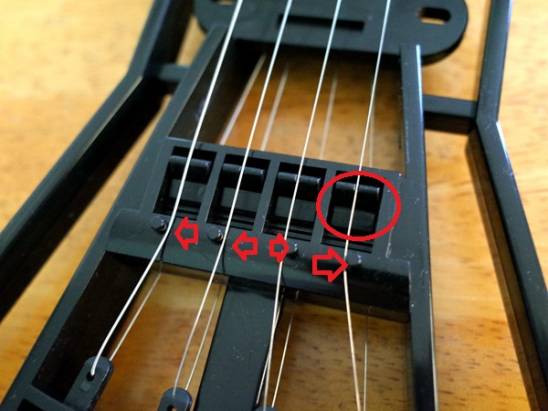

把琴弦放到位於琴頸兩個螺絲鎖點中間的凹槽，並且從琴身中央預留的螺絲鎖點左右呈現兩兩一對的排列。

接著把固定琴身與琴頸下方的螺絲鎖上，留意此顆螺絲必須壓在琴弦上。

把四根琴弦穿過對應的調弦軸的四個孔。

把穿過調弦軸的琴弦由正面的下方往上繞過琴頸，留意琴頸有四個不明顯的小凹槽，四根弦應該會壓在此四個凹槽上。接著把繞過琴頸的琴弦稍微拉緊並繞在先前琴頸鎖上的四根扁頭螺絲上。

把琴弦鎖好後翻回正面，在凹槽內放入四顆弦對應的琴橋，並把四根琴弦調整到左二分別位於凸起右方、又二分別於凸起左方，然後稍稍的從弦鈕鎖緊。

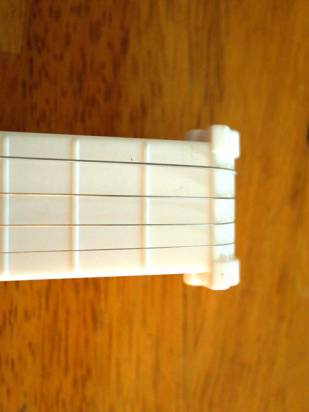

如果安裝正確，四根琴弦會呈現平行。

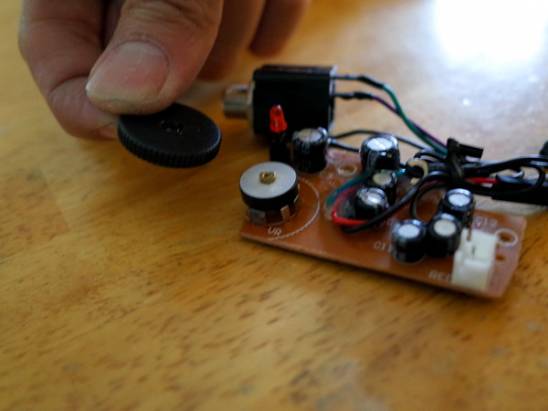

接著拿出 IC 版，把音量旋鈕搭配最小的一顆螺絲鎖在VR (音量控制器)上。

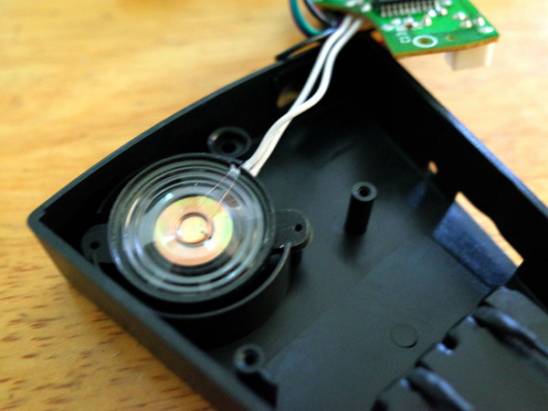

接著拿出琴身遮罩，把揚聲器用扁頭螺絲鎖上固定；記得拿揚聲器時盡量從周圍拿、避免按壓中間的音圈。

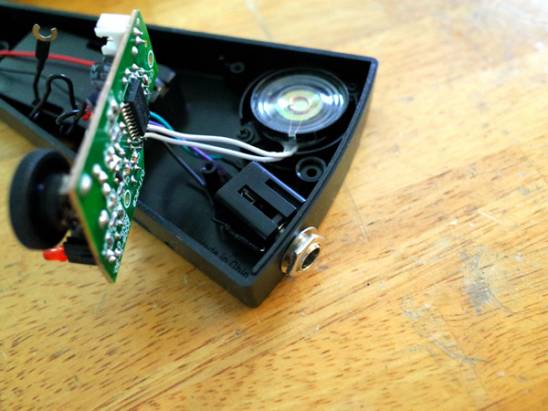

把連接著 IC 板的 6.3mm 端子的六角螺帽與墊片旋開，把端子插入琴身遮罩，並從外側把 6.3mm 端子鎖緊。

接著把琴身遮罩上的電池的端子插入電路板，由於採用防呆卡榫，不必擔心正負極反插。

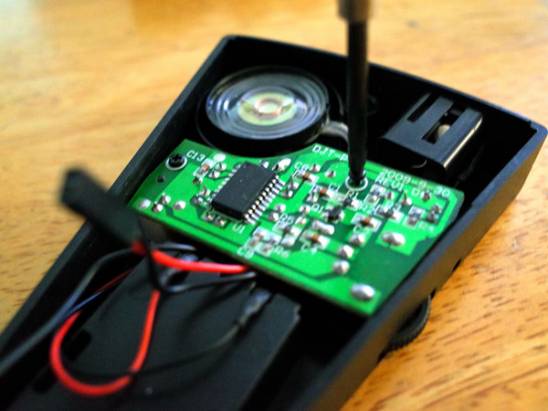

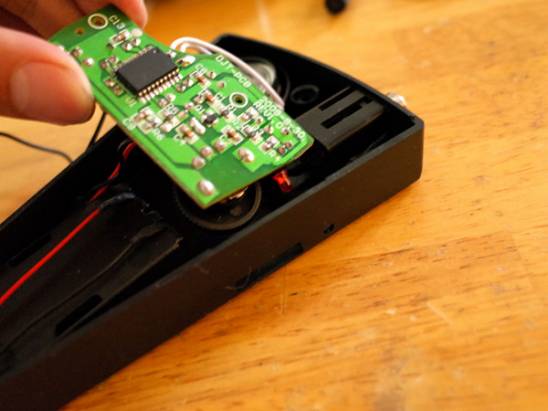

接著把電路板由音量與 LED 燈的方向斜斜插入琴身遮罩，電路板的螺絲鎖點會剛好對到琴身遮罩的鎖點。

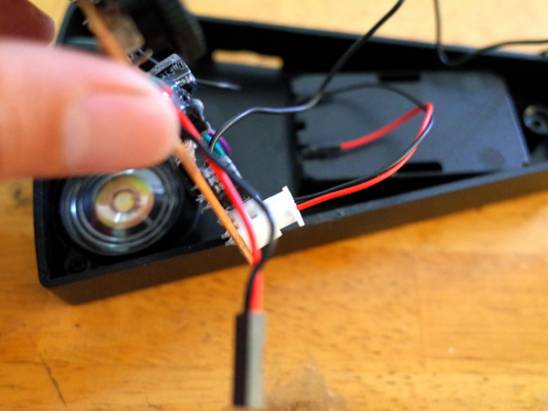

在把電路板鎖上前，記得把還未用到的 2Pin 端子、還有一條黑色前端有半月型金屬接點的線拉出來，再把電路板鎖上。

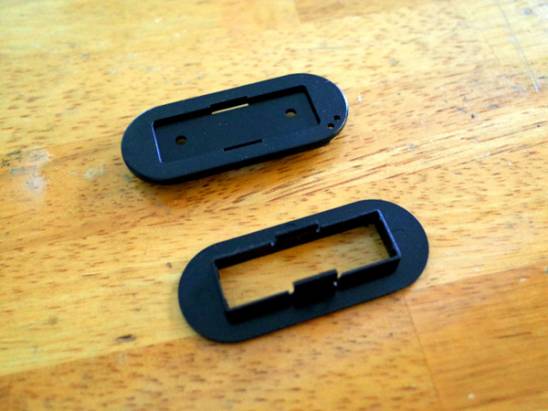

接著取出兩片橢圓形的拾音器基板，並把兩片零件組合。

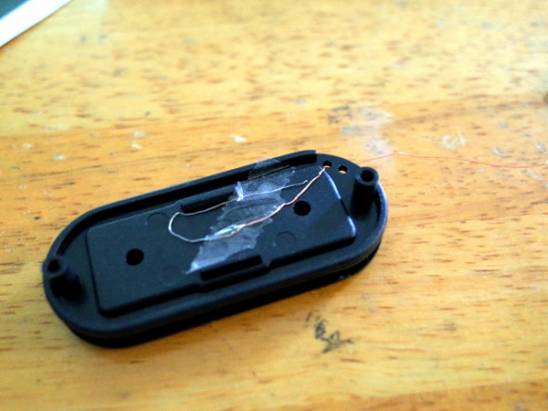

接著鬆開漆包線，把漆包線前段穿過拾音器的小孔，並預留 5 公分左右的長度，併用透明膠帶暫時固定。

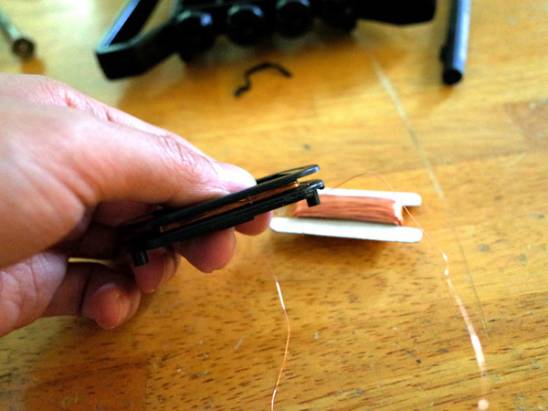

接著就跟繞馬達一樣，把漆包線纏繞在拾音器側面。

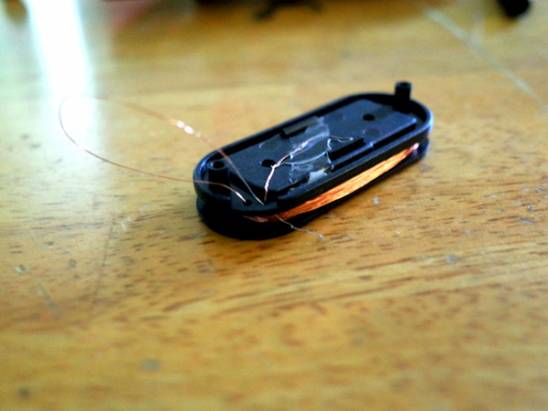

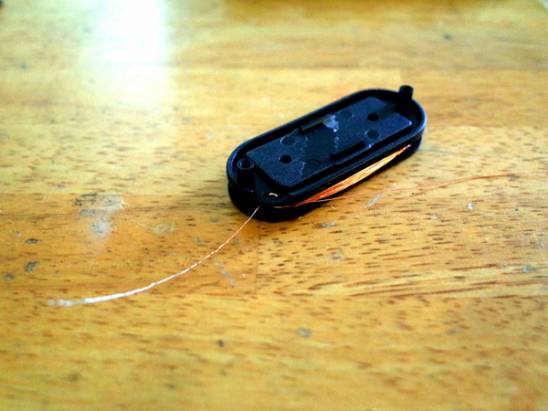

纏繞到最後也同樣預留 3-5 公分的漆包線，並穿過另一個小孔。

接著拆掉本來用透明膠帶固定在拾音器的漆包線頭段，把頭段與尾段分別穿過另一個小孔進行固定。

接著把帶 2 Pin 插針的紅黑線的銀色裸線部分與這兩段漆包線頭尾段裸露的銀色部分個別纏好，紅色跟黑色隨意對應頭段或是尾段，並記得要讓漆包線與紅黑線裸露的銀色部分接觸才能過電，纏好後把兩段線分別用膠帶保護避免兩段線接觸短路。

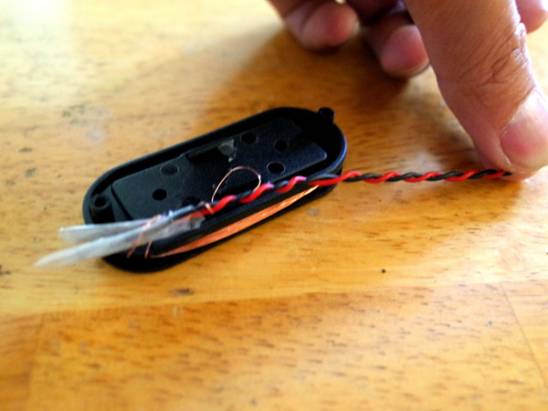

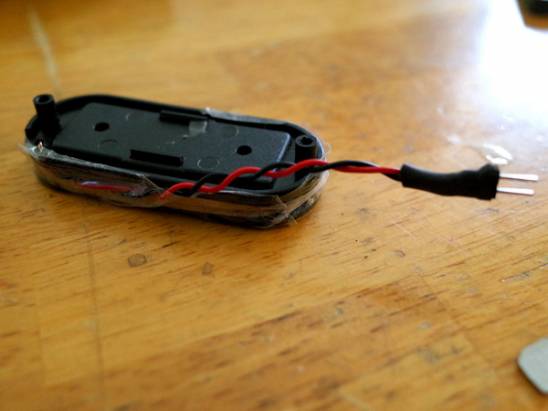

接著把紅黑線也纏繞在拾音器上，預留大約 5 公分的長度不要纏繞到拾音器上，用橡皮筋固定拾音器的漆包線綁住，並用約 3-5mm 寬的膠帶沿著拾音器纏繞個一圈左右。

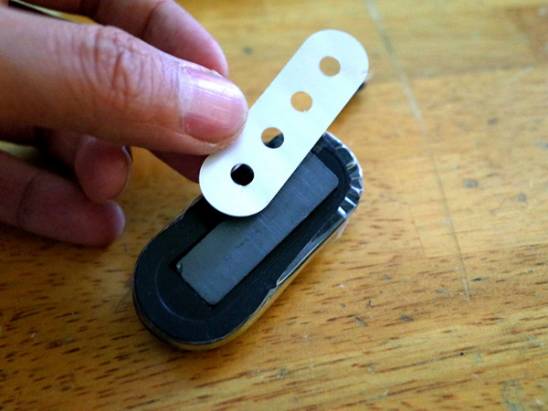

把磁鐵放入拾音器的凹槽，並且把貼紙貼上以固定磁鐵。

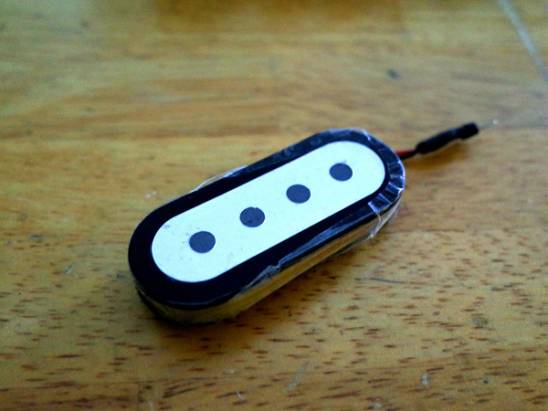

拾音器大工告成。

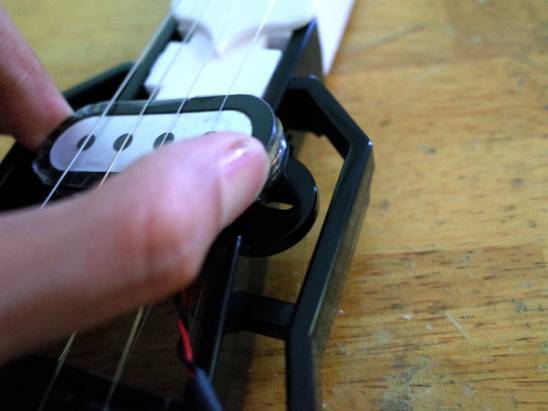

接著把拾音器放到位於琴身正面的凹槽

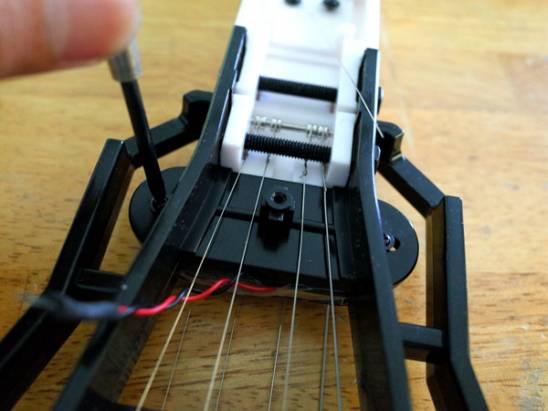

接著翻到背面將拾音器用扁頭螺絲固定，留意拾音器裸露的紅黑線盡量不要卡到琴弦。

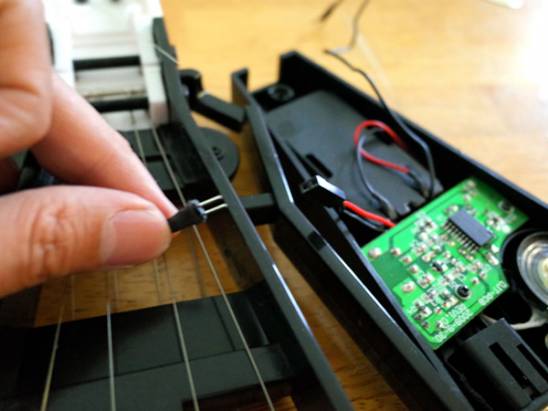

把拾音器的紅黑線把拾音器的紅黑線與琴身遮罩上的電路板的端子連接。

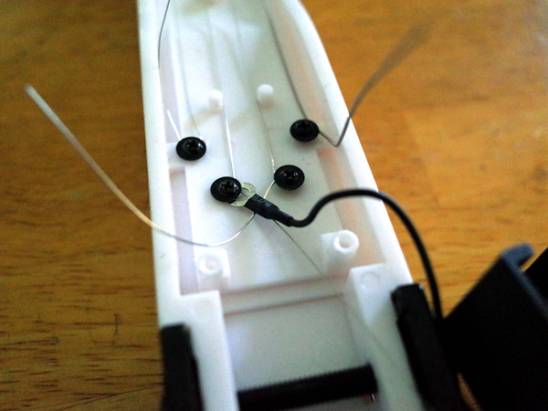

接著把另一條黑色用於接地的線插入琴頸內的扁頭螺絲，並將這四顆扁頭螺絲盡可能鎖緊。

稍微把琴頸內的弦整理一下，然後用扁頭螺絲鎖上。

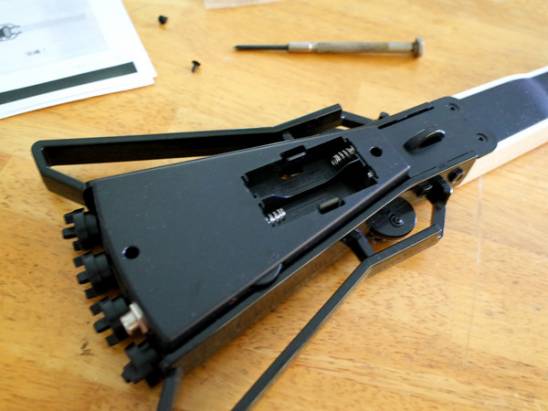

接著把琴身遮罩也放上琴身背面，兩顆螺絲鎖上，裝入兩顆三號電池、打開開關後就大功告成開始調音啦。

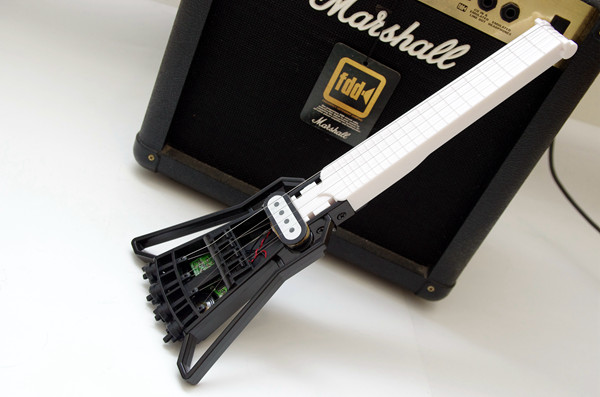

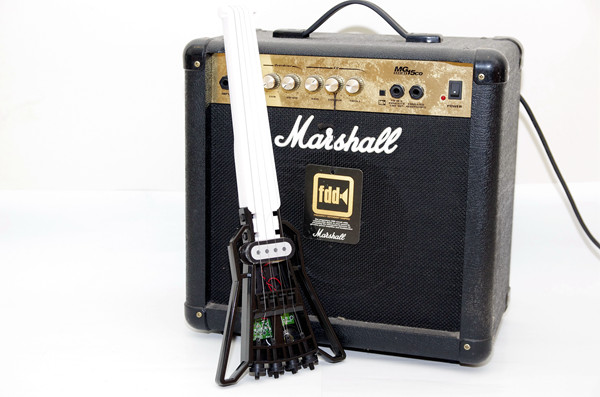

這一套電吉他套件，可以讓組裝者從過程中了解到電吉他的結構、發聲的基本原理等，組裝的過程並不困難，唯獨纏繞拾音器的音圈需要耗費較多的時間，但只要留意組件的正反面還有說明書的提示仍可輕鬆完成。成品雖然尺寸小了點，但仍保有標準電吉他該有的發聲、調音以及輸出到外接音箱的功能，裝上電池打開開關後，就可以感受電吉他的魅力。
