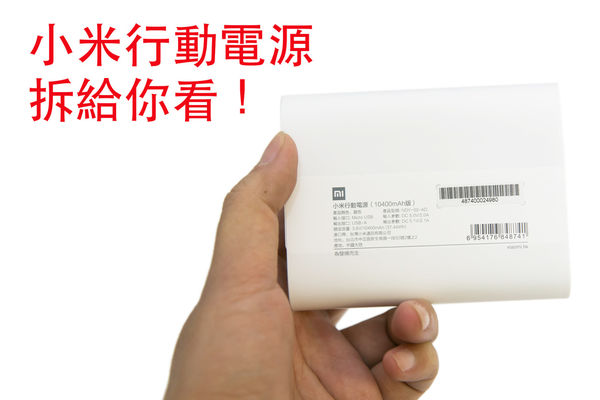

最超值?! 小米行動電源 10400mAh 拆解篇
應該很多人最近都很努力在買小米電源這玩意!大容量、金屬質感,又只要台幣 345 元台幣的價格,實在讓人買不到很不爽吧!
現在我們也來實際拆解小米行動電源給大家看看,瞧瞧裡面是什麼結構、什麼用料吧!
(全部圖片點選都可以打開大張圖片觀看)
▼ 小米電源上方飾版與下方面板,都是以雙面膠與卡筍的方式固定,需要稍微用些暴力拆下面板

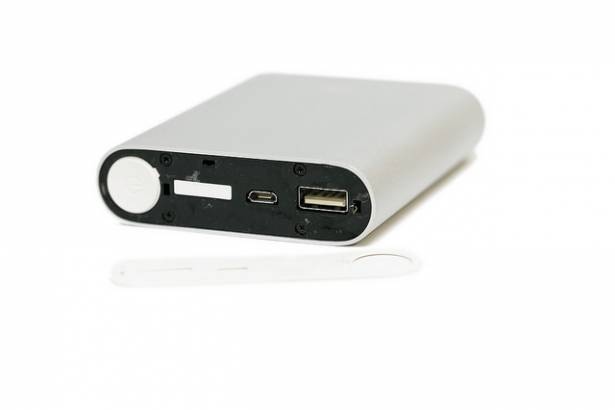

▼ 拆下面板之後就可以看到與外殼固定的螺絲,兩面都有,我們一樣把螺絲卸下(底部是絕緣防止短路的墊片)

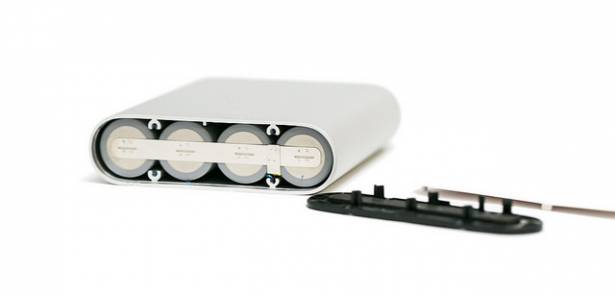

▼ 這個角度就可以看到小米說到一體成型,與 Apple Macbook Pro 一樣的金屬加工工藝

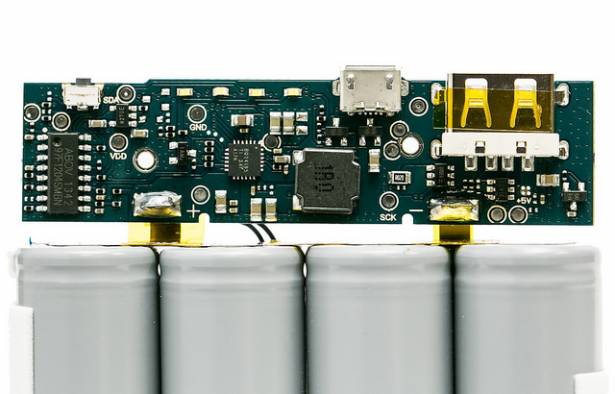

▼ 拆出後就可以看到小米電源採用了四顆 18650 電池,與電路板
▼ ABOV MCU 主控晶片

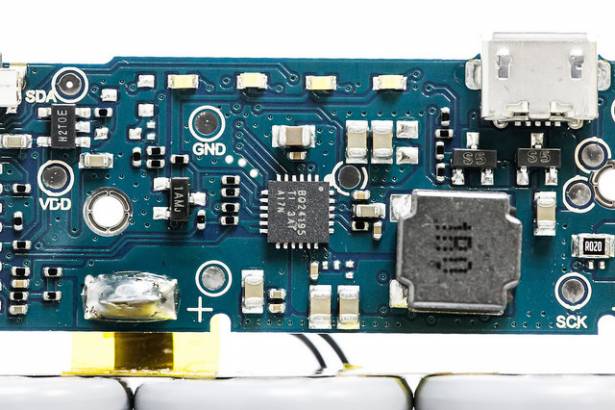

▼ TI 德州儀器 BQ24195 電源控制晶片
支援九種保護:輸入高壓保護,輸入防反保護,輸出過流保護,輸出過壓保護,輸出短路保護,電池過充過放保護,電芯PTC保護,充電/放電溫度保護

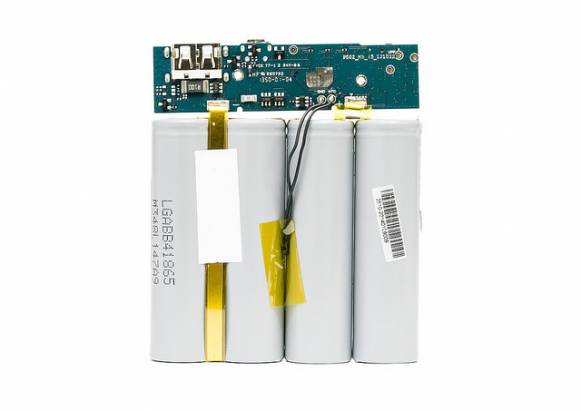

▼ 電池編號,小米行動電源有使用 LG 與三星兩家的電芯,阿輝手上拆解的這組是 LG 的電芯

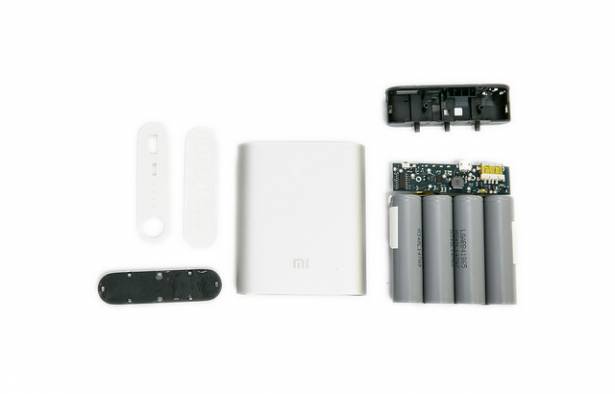

▼ 全部零件樣貌
