深入解析 3D Touch 螢幕技術了解 iPhone 6s/iPhone 6s plus 強悍之處

當你大力下壓的時候，手指與螢幕的接觸面積肯定比輕觸還要大，手機就透過這種方式來辨識感壓的深度。iPhone 6s上的感壓深度可分為3個等級，包括輕點、按壓、強按壓，蘋果將其稱為Peek與Pop功能。當3D Touch運作的時候，流程大致上會是：螢幕感應手指接觸、判斷手指按壓面積、壓力感測元件將訊號處理、CPU接收訊號並回饋反應、產生顯示變化。

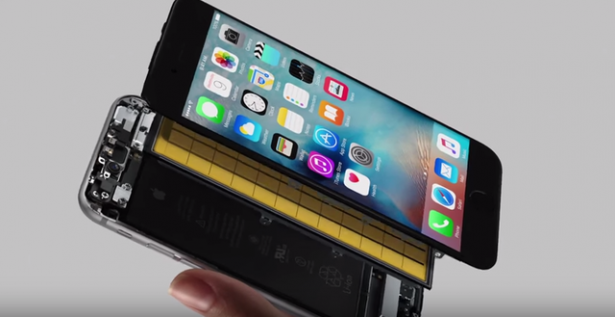

螢幕下有壓力感測元件，靠的是辨識手指的接觸面積，當接觸面積變大自然就是壓力增加。

簡而言之，所有流程可分為3個大區塊，包括：觸控、辨識觸控壓力、回饋反應。在發表會中，蘋果也說明了這次使用的電子元件Force Touch Sensors，用於分析辨識感壓力道。且根據先前的報導，為了將這些感壓元件放入手機內，也讓手機變厚變重。

對於Macbook這類筆電，甚至是平板來說，這些感壓元件的體積並不算大。但對於寸土寸金的手機來說，變厚變重就是無可避免的情況。未來可將部分感壓元件內嵌於螢幕內，可縮減部分空間，達到手機瘦身的目的。

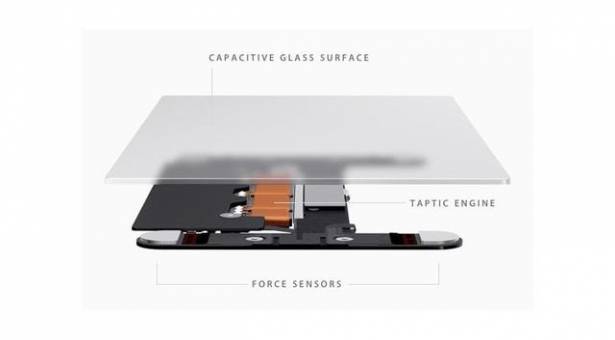

以Macbook的觸控板來，最上端是觸控板，底下則是震動回饋元件，以及壓力感測元件。

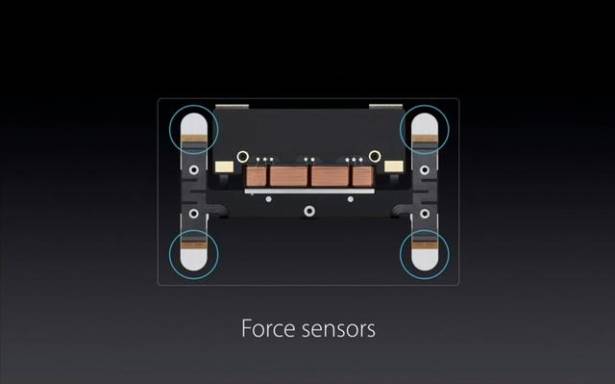

Macbook內有4個壓力感測元件，iPhone 6s內有多少個，還得等勇者拆機才知道。

精巧的感壓螢幕

以目前已知的訊息來說，iPhone 6s系列仍使用JDI等日商的Incell螢幕，要加入3D Touch的感應層，螢幕設計需要非常精細。外傳蘋果可能是導入奈米銀Ag Nanowire技術，能讓螢幕厚度降低，且感應更加精確靈敏。根據先前蘋果的專利圖，他們將ITO的VCOM層切割成平行線，就是為了壓力感測。

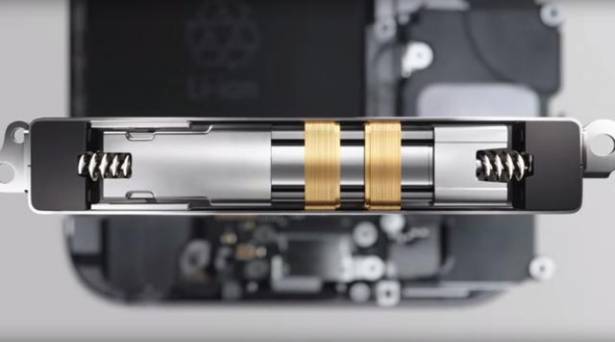

在Macbook的壓力感測觸控板上，有著4個壓力感測器，iPhone 6s上有多少壓力感測目前仍不確定，得要拆機過後才能了解。且為了強化使用者體驗，Macbook上的觸控板還有個回饋力道的回饋系統，讓感壓更具真實感，未來在iPhone上也能看到類似的設計。

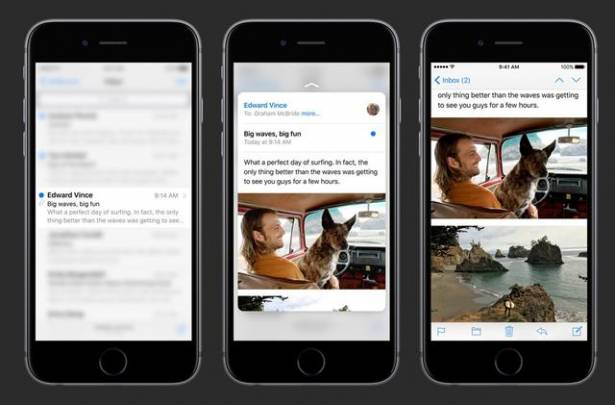

3D Touch能怎麼用？當你用不同的手指壓力，UI會隨之變化。

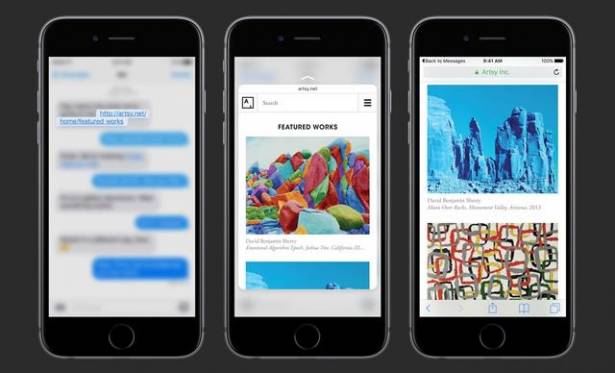

以超連結來說，輕點會顯示出網頁預覽圖，大力壓下就會用Safari另開網頁。

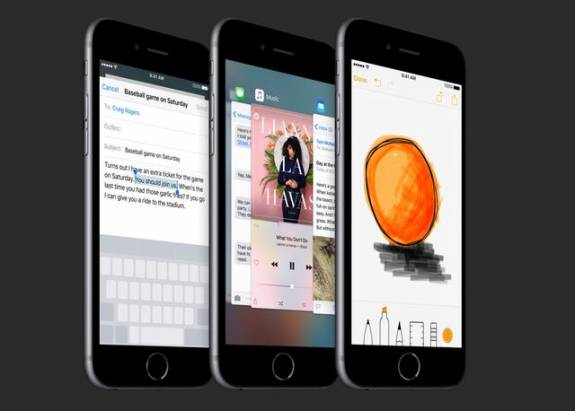

除此之外，多工介面、繪畫都能套用壓力感測，未來我們能在更多App上看到不同的應用方式。

壓力觸控非蘋果獨有

看到這你或許會問螢幕壓力感測是蘋果獨家專利嗎？事實上並非如此，多年前美國Z-origin就曾推出過Z-Touch，不僅如此，微軟、黑莓等廠商也有應用壓力感測在自家產品上。但或許是使用者體驗不如預期，沒有造成太大的迴響。

此外，華為不久前在Mate S上也加入壓力感測，因此蘋果並非第一個採用這設計的廠商。但眾所皆知蘋果的影響力相當大，先前推出指紋辨識的Tiuch ID，後來也不少廠商跟進。這次螢幕增加壓力感測，可預期又會有一票手機打著我也有壓力感測做為賣點。

至於在技術層面，老美的IMMERSION等公司，已經在觸覺互動領域上擁有大量經驗與技術專利，像是振動回饋等技術。而不少公司與技術內，都可見到中國投資的影子。

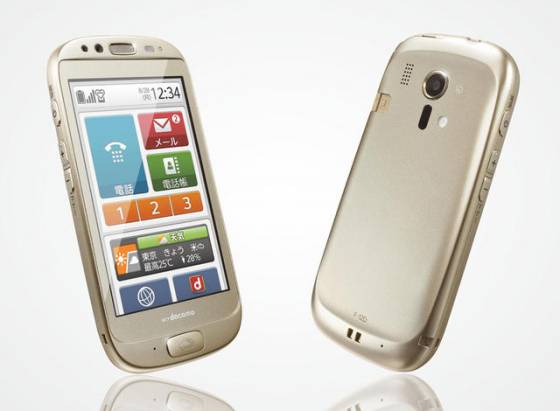

人機互動的觸覺時代
