鍵界之書24：CNC直擊現場（下）--參觀實作現場

上圖是廠商用CNC弄出來的產品，如果要說有什麼共通性的話，那就是都為金屬材料XDDD。在前一篇當中，有讀者回應到：CNC全名叫做電腦數值控制（Computer Numerical Control），底下有CNC車床、銑床、磨床...等等，顧名思義就是利用機械專有的程式語言去控制刀子行走的XYZ軸...。

基本的定義解釋得很清楚，不過要我說的話，CNC是以金屬（看到的都是鋁）不用模具方式來量產的產品。在正式介紹CNC實作之前，先提一下前一篇（CNC直擊現場上集）所提到的產品，是用了哪些相關技術

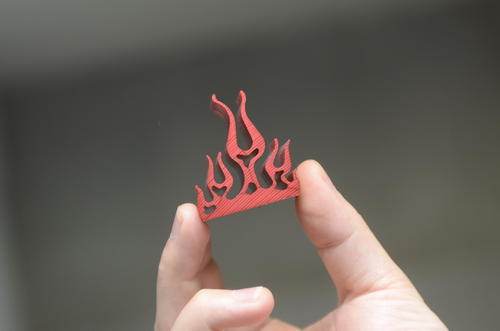

（大、小）火焰散熱片：鋁擠型、裁切剖溝、顏色處理是陽極

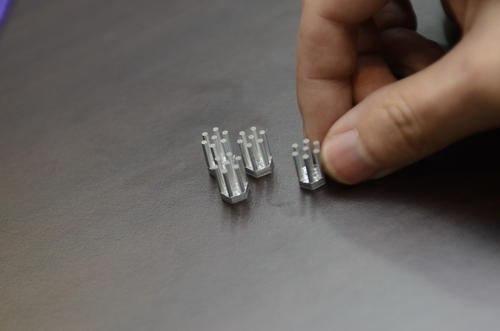

六角形散熱片：照片中是半成品。購買鋁板然後CNC。CNC以後，成品會送去陽極。

記憶體散熱片：鋁擠型、裁切剖溝、顏色處理是陽極

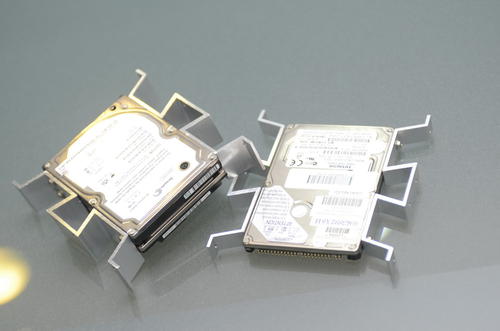

鎖硬碟的金屬框：鋁擠型、裁切、然後用CNC鑽孔。順帶一提，比較其他品牌小轉大的塑膠產品，鋁框具有較好的散熱功能。

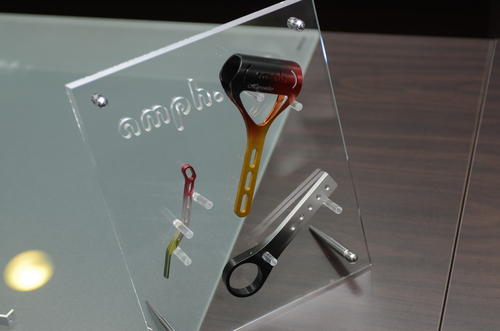

單車錶座：鋁擠型、裁切、然後用CNC將細部形狀銑出，成品送去陽極（漸層效果）。

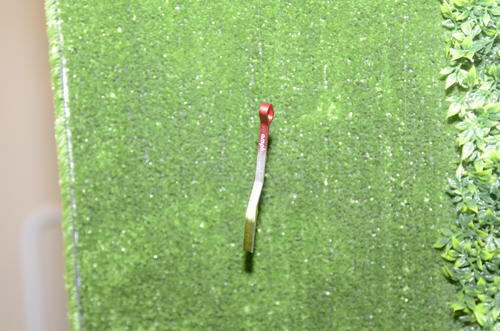

單車擋鍊器：鋁擠型、裁切、然後用CNC將細部形狀銑出，成品送去陽極（漸層效果）。

磁鐵：購買鋁板，裁切出大略的外型、細部線條與圖案造型用CNC，顏色用陽極。

在看了上面的說明，也許有的人仍然不懂相關的說明。不過在看了接下來的CNC，相信大略可以理解上面產品的構成（不了解鋁擠型沒關係，在這邊預告一下，目前正跟鋁創科技喬這件事情，希望到時候可以成行）。

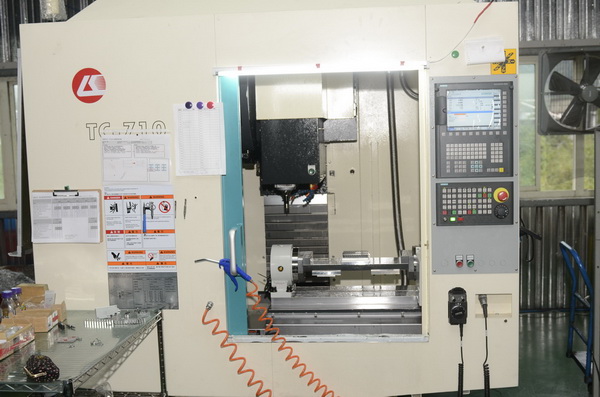

一開始映入眼簾的，就是這台CNC的機器。

這台不算大，有個人當作比例尺，可以參考一下。

在開始之前，拿個飲料罐子講解說明，手代表的是鑽頭，罐子代表的是準備被切割的產品。

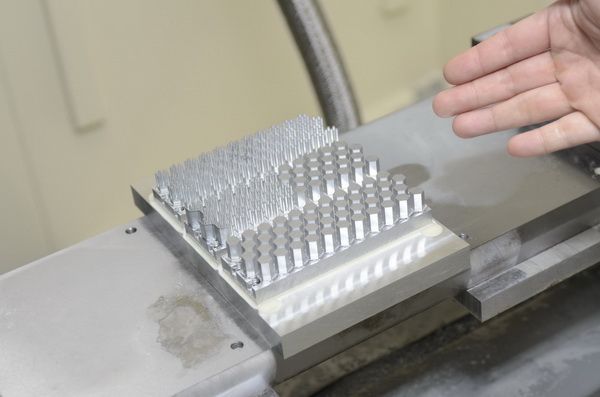

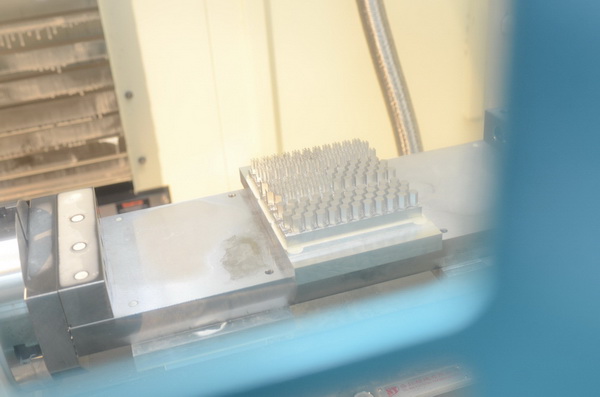

之前我們看的六角形散熱片，原型事實上是長這個樣子的。廠商為了讓我們易於理解，特別將CNC處理好的與沒有處理的放在一起。

在確認好東西之後，將CNC門關起來（本來我還不知道為何要關門，看了下一張照片，就知道為什麼了XDDD）

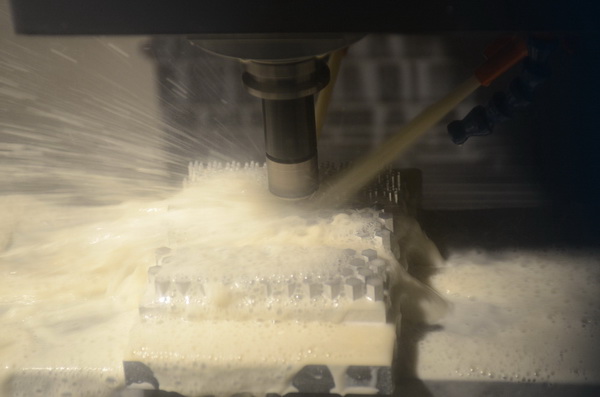

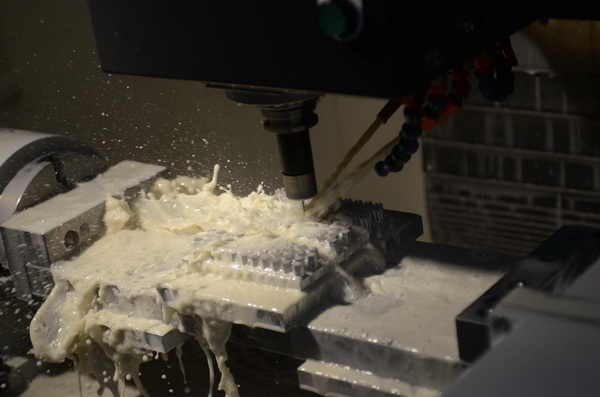

關上門後，啟動機器，就開始了。

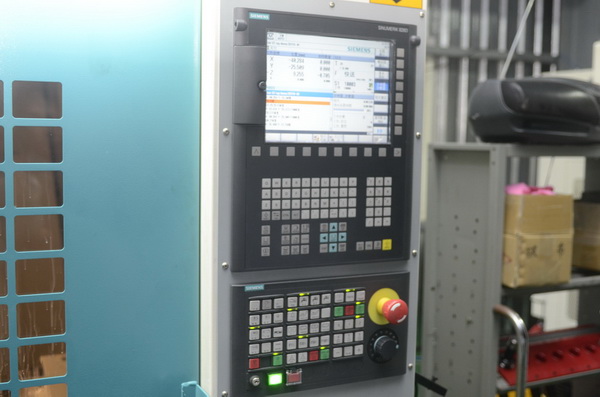

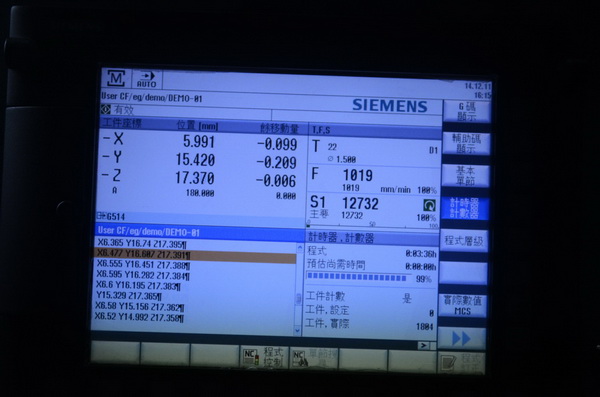

與此同時，螢幕畫面也會有相關資訊的出現（原來SIEMENS有做這個）。

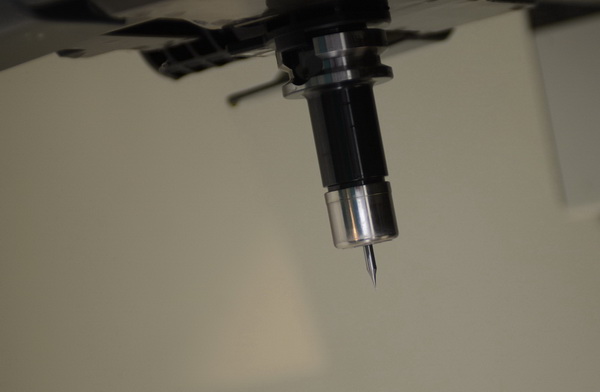

順便提一下鑽頭，事實上機器中藏有許多個（印象中好像有二、三十個的樣子吧），在進行的時候，會視實務需要機器自動換鑽頭進行。

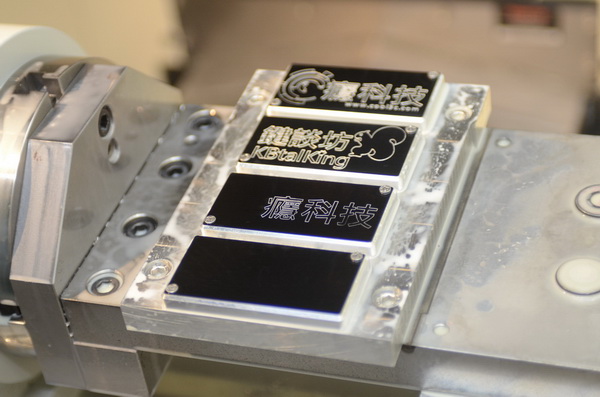

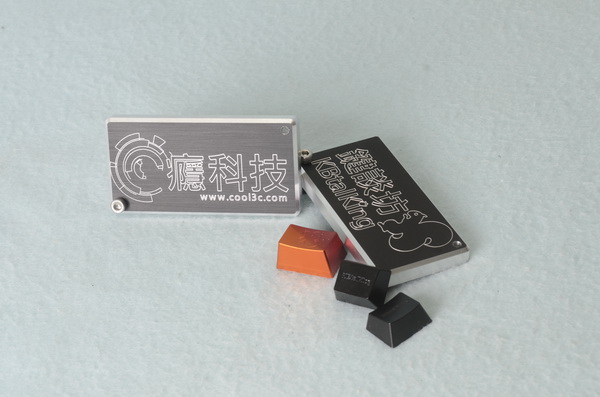

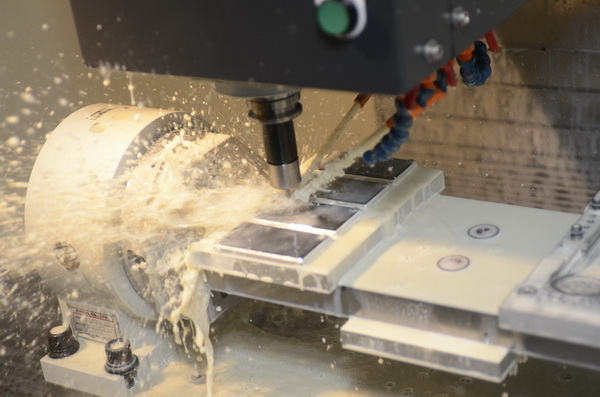

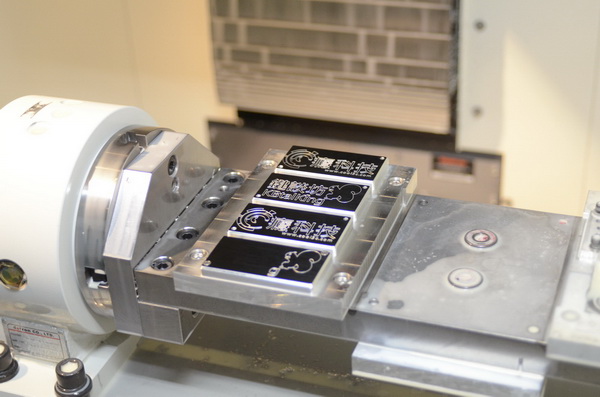

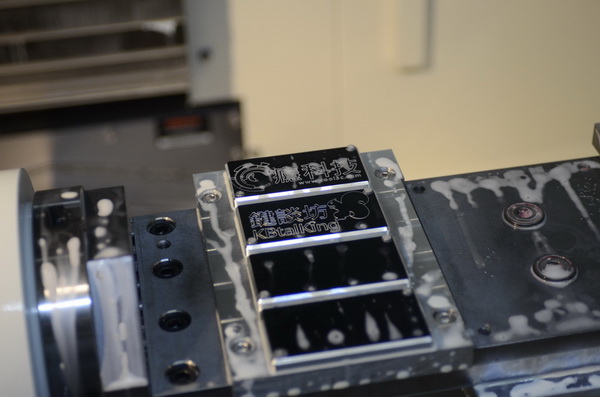

接著看的東西，就是本篇一開始的圖片，上面刻有癮科技以及鍵談坊的銘牌（我不知道這該稱呼啥，令牌嗎XDDD）。

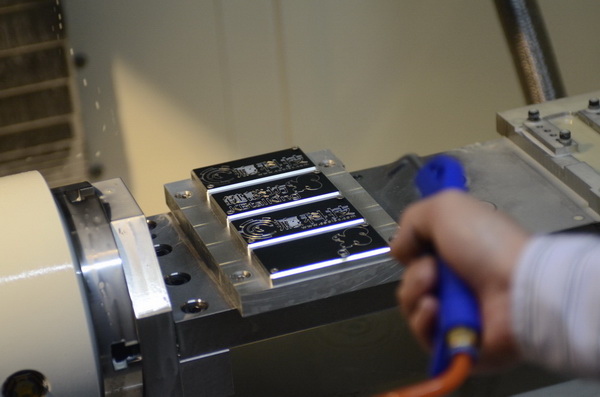

特別要提的是「治具」這樣的東西。CNC要處理的東西不同，需要先製作一個專門相應的「治具」，才好處理所指定的東西。上圖可以看得到癮科技、鍵談坊銘牌的治具與右邊的治具不同（這治具好像就是前面所提的單車錶座）。

在過程當中發生了一個小小的插曲，鑽頭斷了XDDD，所以東西做到一半就停下來了。

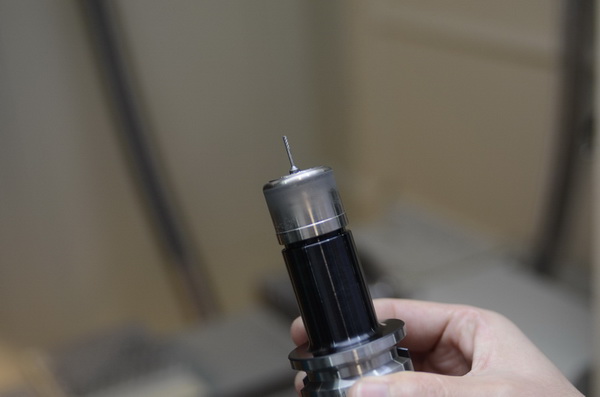

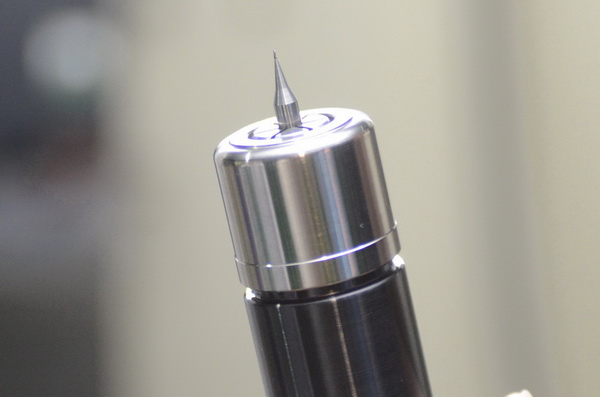

鑽頭本身很小，從圖不太容易看得出來斷掉的樣子，不過我還是拍了正常的版本與之對照。

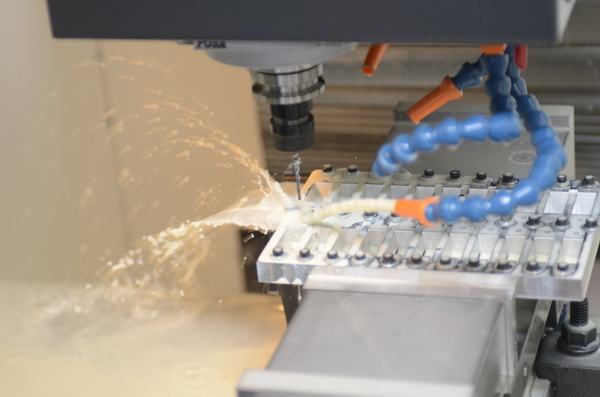

接下來，就是之前提到的鎖硬碟的金屬框產品，在實務CNC的時候是這個樣子的。若前面大家有看的話，這個產品的造型是鋁擠型處理的，CNC主要是處理鑽孔這件事情。

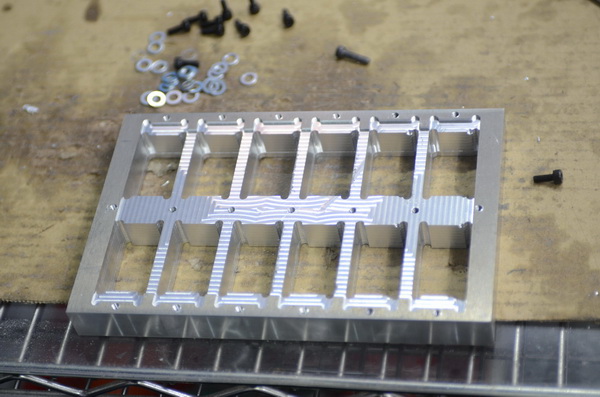

而上圖則是這個金屬框的治具。

接下來有三段短短的影片，相信看了後，應該就可以完全理解CNC了。


延伸閱讀：鍵界之書23：CNC直擊現場（上）--偶然遇上的鋁創科技


感謝ppgosst板友補註：所謂的鑚頭是加工孔洞用如圖no‧29上之圓孔，而加工製作出成品與貴司名稱字型的刀具應該是“銑刀”，機台中文名稱“ CNC銑床”
