Sapphire HD7770 散熱能力測試

這是個意外開啟的戰爭

一時的心血來潮...招來了第三方單位的挑戰

所以在狐仔測試了ASUS與MSI的HD7770散熱能力

可以說是AMD官方卡代表廠商的Sapphire也提供了其HD7770加入此測試

所以先讓我們來看一下這次的參賽選手

(狐仔在準備文末排序資料時才發現...原來它是目前選手中售價最低的)

Sapphire HD7770 散熱能力測試

一樣是DDR5 1GB的版本

核心預設時脈是標轉的1000GHz

(有些廠牌會標1020GHz...但其實這是時脈浮動時的誤差)

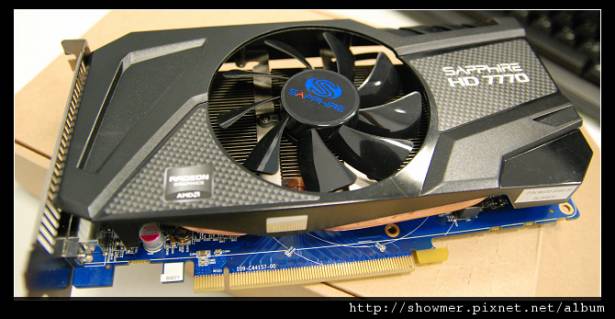

請出卡的本體來瞧瞧

第一眼便可以看到是使用兩根熱管與9CM風扇搭配的設定

Sapphire HD7770 散熱能力測試 .

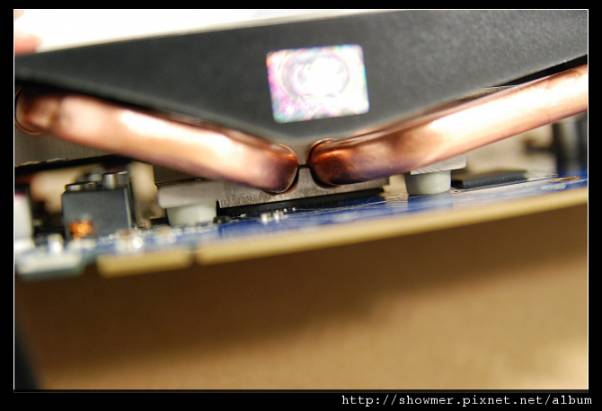

熱管方面沒有使用當下流行的HDT技術而使用銅底來進行傳熱到熱管的工作

此設定將考驗著熱管與銅底之間的熱傳效率

但相對的...也因此扣具的壓力可以更為加強

這些都影響著溫度的表現...結果如何將在後面的測試圖看到

Sapphire HD7770 散熱能力測試

熱管與鰭片的接合是使用緊配法

Sapphire HD7770 散熱能力測試

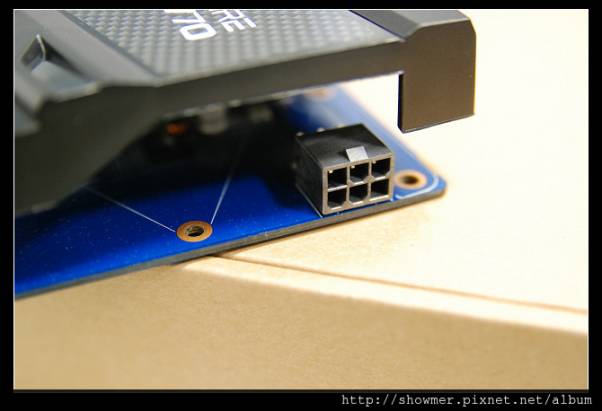

電源使用6pin pcie

Sapphire HD7770 散熱能力測試

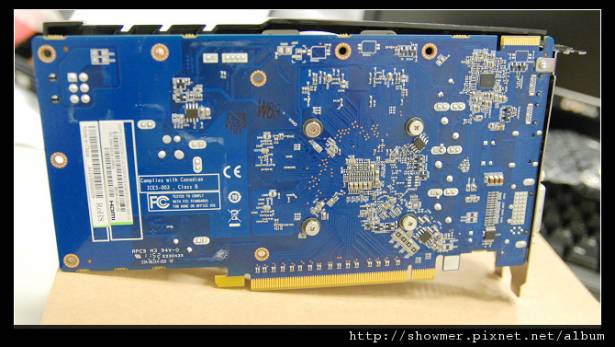

背面的扣具沒能使用加強背板是我覺得可惜之處

使用銅底散熱器加個背板可以說是開小外掛XD

(白色的痕跡是助焊劑的殘留痕...不影響使用的)

Sapphire HD7770 散熱能力測試

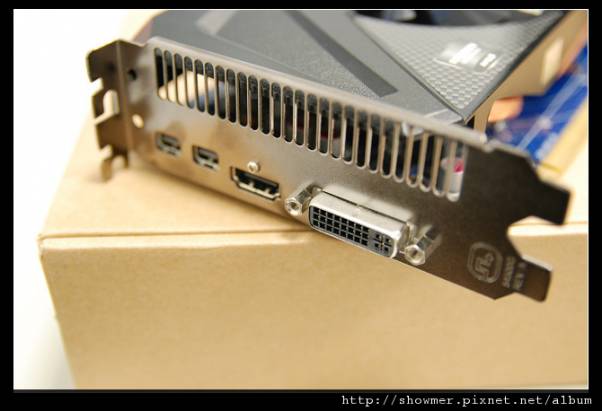

接下來是接頭的部份

Sapphire在輸出的設定上一直與各家顯卡商抱著不一樣的想法

(圖中為兩個Display一個HDMI與一個DVI)

當然了...依其風格...該配附的轉接線一樣都沒少

這點是狐仔最欣賞此牌的一點

Sapphire HD7770 散熱能力測試

卡看完了...就該來比拼一下了

這次的對照組依然是 MSI 的 R7770 power editon

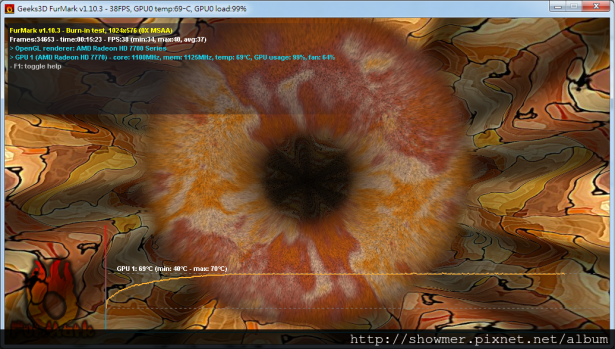

先看MSI(風扇設定為併排)

Sapphire HD7770 散熱能力測試

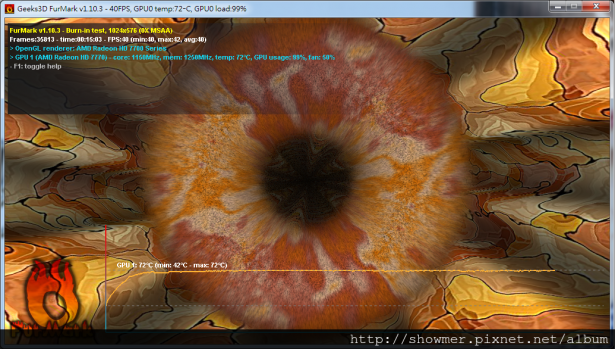

再來是今次的主角 Sapphire

Sapphire HD7770 散熱能力測試

可以看到的...兩者無論待機與全速的溫差都在兩度

MSI仍然倚靠著超高流量的兩顆風扇將溫度壓的比他牌為低

但不幸的...噪音量仍舊強大...勇冠全場

Sapphire在此略遜了兩度...原因在狐仔個人在看可能是出在風扇的轉速溫控上

該風扇到達50%轉速後...就沒有再向上了

(有心嘗試的朋友可以透過軟體去試著拉高...這邊僅就預設的測試)

也就是說...研發團隊可能認為控制在如此的溫度內已足夠合理

沒必要再挑戰使用者對噪音的忍受程度

所以在文末依前篇與這篇的結果...輔以售價與噪音

狐仔將目前的選手做個表現排序給大家



溫度(越往前排散熱能力越好): MSI>ASUS>Sapphire

噪音(越往前排噪音越高):MSI>ASUS=Sapphire

售價(越往前排表示售價越高):ASUS>MSI>Sapphire



Benchmark的分數所有的HD7770幾乎都一樣就省掉吧

以上報告完畢...歡迎有心人士借我卡參賽^^
