原文發表在KBC論壇上~ 第一次在這裡發帖,還不太熟悉,我會抓緊時間更新上來的哈~ :D 小明在這裡像大家問好~~~ 新人請多多關照 XD

吼吼。不知不覺熱愛上鍵盤,也不知道是什麼時候喜歡上這些發出劈裡啪啦聲響的金屬和塑料~ 一路學習的過程中也慢慢體會到,鍵盤作為人機交互的工具在電腦的發展史上產生了多麼深遠的影響~(呃。。這個扯太遠了。。。好肉麻的話哈哈哈哈。還是回到現實吧。)

    人體工程學鍵盤在鍵盤裡已經是常見的設計了。在機械鍵盤的領域也是佳作不斷。從前看著如5K這種怪物級鍵盤總是抱著意淫的態度。但是腦子裡總有一個驅之不去的想法就是能找到個完全適合自己的鍵盤。 。在收集不同類型軸體鍵盤的目標達成後。這個想法是越加濃烈了。此時的我也在KBC看到了能夠實現自己想法道路。 (我勒個去。。。很想寫出篇稍微感人些的詞。。可是東拉西扯都不是那麼回事。嗚嗚嗚。。放棄!!!我果然不是一個會寫作文的人! !!嗚嗚嗚。。 )

在此感謝下monkey的設計者Sapphire和製造者嘉源電子,讓我有了圓夢的機會! ! ! (。。。好像變成得獎感言了。。。)
還有特別謝謝Arieswoow叔給我的許多在製造過程中的靈感~ 幫助我完成了這把鍵盤~

    下面俺就介紹下根據自己實際需要,並且大家都可以自己在家DIY的石器時代手工鍵盤吧哈哈哈哈。我最後給它取了個名字:

“StoneAge v1.0”

    意在紀念曾經我玩的第一款也是唯一款玩得開心的網游-石器時代1.0哈哈~
    還有向Ar叔致敬!如果形容您的40%是土炮,那俺的這把就算是原始社會的石斧啦哈哈哈哈" />

------------------------------------來條華麗麗的分割線------- -------------

決定做這把鍵盤的想法在去年農曆年年底的某一個上班日。 。走神發呆的時候無聊 。拿起剪刀剪紙片玩。腦子一晃幾個念頭,想到了架子,井字形幾個字眼,再想起的就是鍵盤了。於是動手剪了幾個條形和幾個方片組合在一起,看一看。


StoneAge v1.0 ----小明的自製鍵盤[102p]







這不就是個鍵盤的樣子了嘛。 。哈哈。用微薄拍照記錄。忽然又聯想到了重要的一點。這個盤面的鍵位也都是我自己可以控制的。我應該也可以根據自己的手型設計出一個完全適合自己的鍵盤吧。接著又決定定位在做一個單手控制器吧!類似G13那種的,但同時又要能滿足所有自己需求的鍵位~
於是乎第二張草圖也產生了

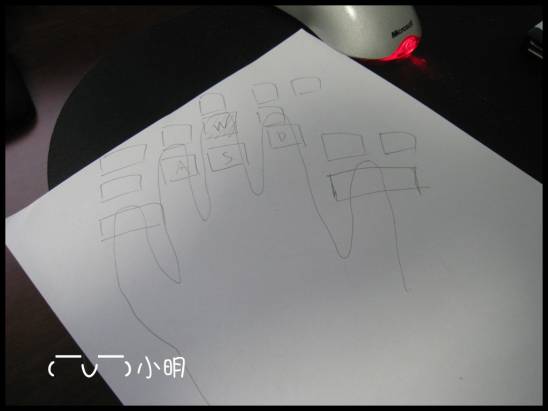

歪歪扭扭的手哈哈哈。是手印在紙上直接畫的。並不是完全伸直,而是稍有彎曲。以我自己實際使用時的位置定位。




StoneAge v1.0 ----小明的自製鍵盤[102p]



在大致的鍵位確定後,我開始在電腦上畫草圖。 。因為不懂得用專門的軟件。 。我就用word來代替。囧個。 。不過word的標尺功能還是幫了我不少。至少大概的尺寸上能把握了。軸的寬度我也不懂。 。於是掰了一個薄膜鍵盤的鍵帽用尺子量了下畫進去。大概大概吧~
因為俺是一個CS玩家。平時打的時候總希望每局的開始能用我的一隻手搞定所有的買槍動作。於是我根據自己平時的使用情況加入了我需要的所有按鍵。並把他們放在自己熟悉的位置上。

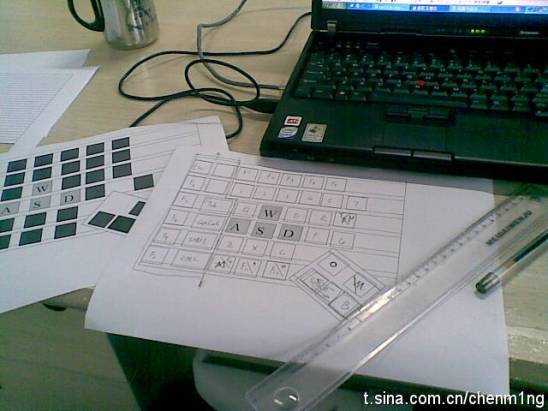

嘟嘟嘟。打印出來咯




StoneAge v1.0 ----小明的自製鍵盤[102p]



哈哈。第一張大概尺寸的圖出來了。馬上用手比劃了下。感覺不錯。小拇指的區域多出一排的空間,用monkey綁定F區的快捷鍵,以後我就可以方便的買槍神馬的啦~
想法很美好。 。可是想想自己手裡只有一把把軸拆散了的實達鍵盤和鍵帽一堆,能參考的只有里面鋼板打孔間的間距是多少。於是乎俺想到了軟件建模。

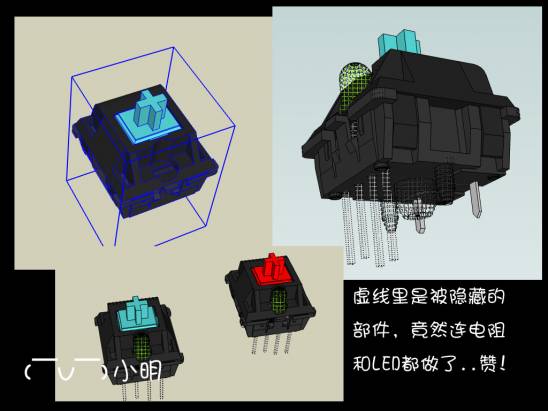

>>>>> 這裡推薦下Google Sketchup~ 這是谷歌的免費建模軟件。在這裡面的資源共享庫裡幾乎什麼樣的模型都有~沒有的話也可以自己創建~非常簡單上手。對於一個完全不懂機械建模啥的。這個估計是我最好的幫手了哈哈。更為意外的是我在裡面找到了cherry的軸體模型! ! !不知道是哪位高人製作的,尺寸比例完全準確! !太開心了。




StoneAge v1.0 ----小明的自製鍵盤[102p]



有了軟體接著就是要構想如何才能架起自己所需要的鍵位的鍵盤了。這是最為糾結的一點。試想過了很多的材料,如鋼板鋁板。 。但是想想自己沒有能力加工這些材料。 。又不想請人訂做(錢包在呼喊。。)於是乎最後想到了亞克力板材。 2mm左右厚度。

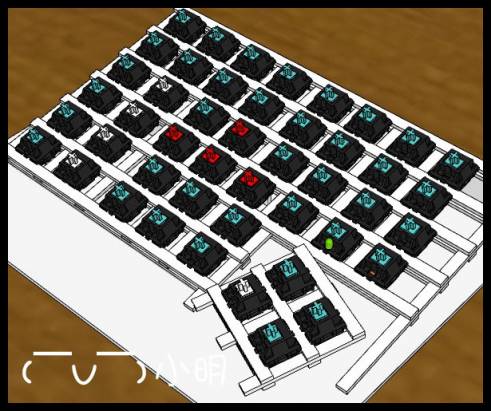

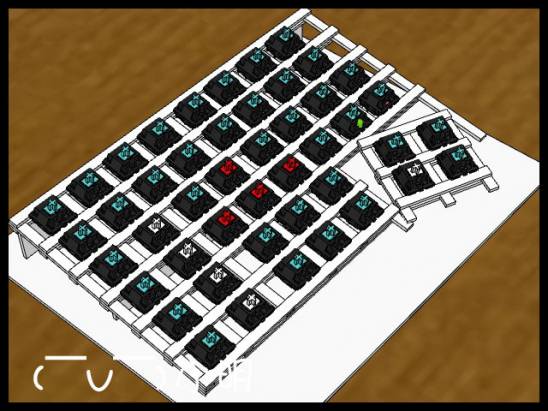

根據之前實達鋼板量出的間距,我把每個條形支柱設定在5mm寬。並在軟件裡成品軸模型的幫助下完整了鍵盤初次的架構~

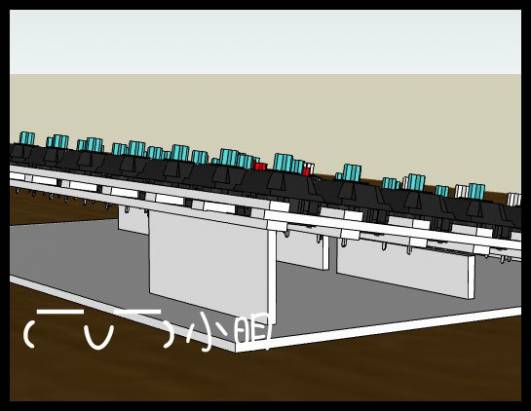

想法:用橫向的桿支撐起軸。再用豎向的桿支撐起框架。最後用用熱熔膠把軸固定在桿上。不用到電路板,直接銲線上去組成矩陣。


StoneAge v1.0 ----小明的自製鍵盤[102p]



StoneAge v1.0 ----小明的自製鍵盤[102p]



StoneAge v1.0 ----小明的自製鍵盤[102p]



呃。見笑了。想法有點簡單哈哈。
