■鍵盤史的遺跡Acer KB-101AS-CH原生藍軸■

■鍵盤史的遺跡Acer KB-101AS-CH原生藍軸■

FCCID: GQ8TEEKB-101A         台灣1987.10.19製造

s/n   MK101031108             屬於系統電腦控制使用的

一般藍軸的信號簧片為綠灰色,,,但Acer KB-101A的信號簧片為略帶透明的白色,,

但卻與稍後幾年生產的原生白軸信號簧片略有不同,,(白色塑膠披附範圍較大)

同時他的二色鍵帽的堅固厚實,,,也是現今的鍵帽根本無法望之向背,

長X寬X高  488mm X 211mm X40mm 淨重1.9公斤…

幾乎早期標準型鍵盤的體積,,竟然重達1.9公斤,可見各部零件用料的講究與厚實。

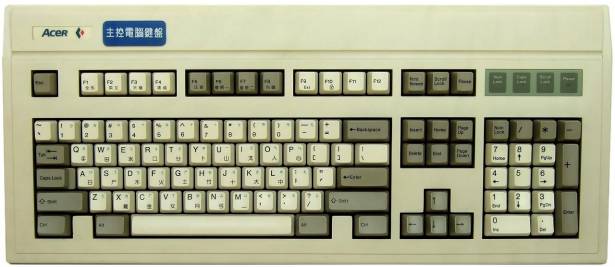

圖1,,,(正面全圖)(主控電腦鍵盤?工業用途?)

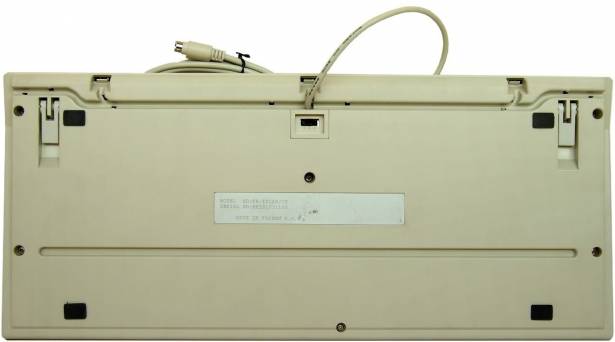

圖2,,,(背面全圖)(原為大5 Pin,已改為PS2)

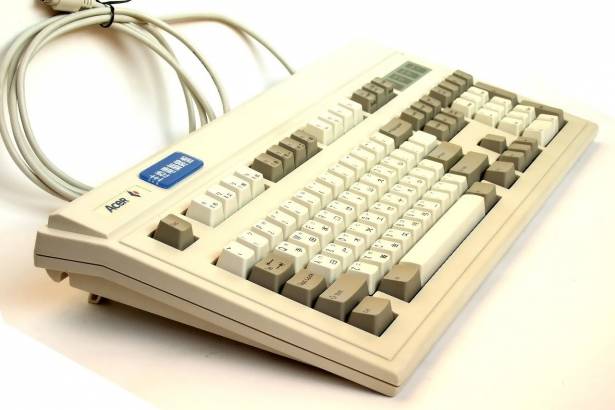

  圖3,,,(側視圖)(單看樣子就覺得很紮實)

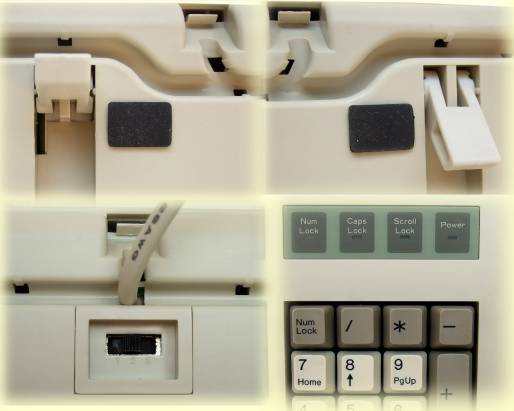

圖4,,,(背面左端與右端支撐腳與中央出線處+四顆顯示LED)( 為卡榫與螺絲並用的固定方式)

(切換開關有三種選擇,中間2適合WinXP,,交流電源一供電,最右邊的Power指示燈恆亮)

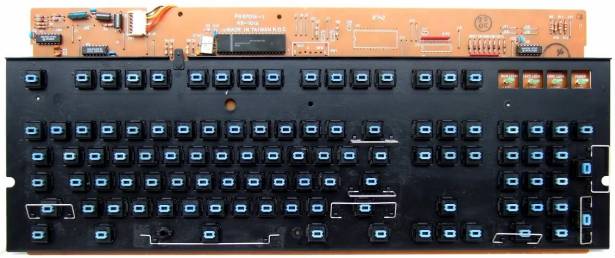

圖5,,,(正面藍軸全圖)(信號接頭為6Pin五線式,接線沒有記號顯示)

圖6,,,(背面電路配線) (電路板與鐵板另有三顆螺絲加強鎖緊)

 圖7,,,(鋁板隔離屏避)  ~ ~  (說鋁板,是因為它真的是鋁板,不是鋁箔,大約有0.2~0.3 mm厚)

圖8,,,(藍軸單體與自製鍵帽拔器)

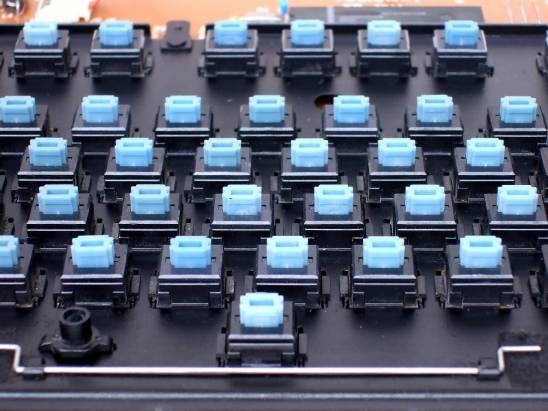

圖9,,,(藍軸群圖) (讓人看了心曠神怡)  ~ ~  (但這一把顏色較淺一些,或許該稱為ALPS原生青軸)

圖10,,,(超級厚黑與立體結構的二色鍵帽)

圖11,,,(藍軸細部分解圖)

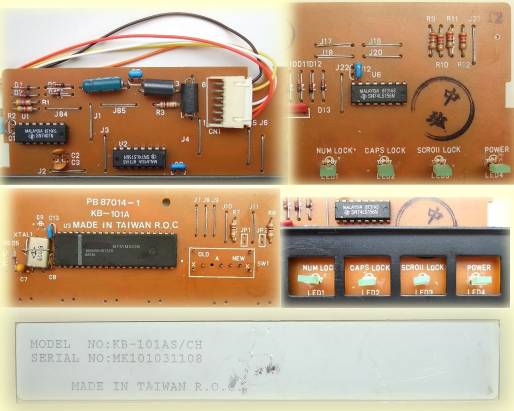

圖12,,(電源部+晶片+指示燈+背面身份證明)

(有個印章〔中班〕….很顯然原來於工廠中使用)

(其背面標籤,不是印刷的,而是鋁箔貼紙,好像用打字機將型號資料打上去的)

手感呢! 除了藍軸慣有的華順感,,其餘與鍵談坊原生軸類似,,
