■鍵盤史的遺跡IBM-Model 8573-P70(ALPS葉式彈簧)■

■鍵盤史的遺跡IBM-Model 8573-P70(ALPS葉式彈簧)■

(リーフバネ)(葉式發條)(Leaf-Spring)(葉式彈簧)

這次原本不是要介紹這把鍵盤,,而是為了這顆手感彈跳感十足的軸而順便介紹IBM-Model 8573-P70這把鍵盤.
此鍵盤生產於1990年，是供機櫃使用的。

若要說此鍵盤的最大特點就是外殼全卡榫組裝，而且超級難打開算是一絕!

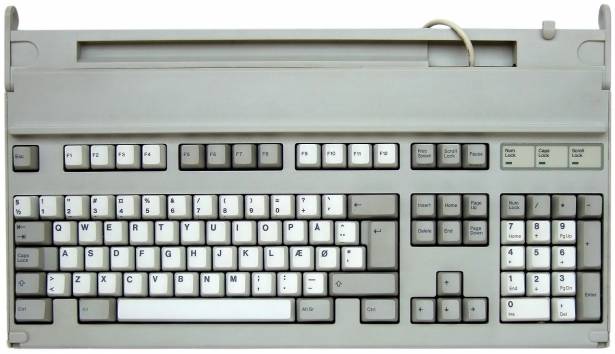

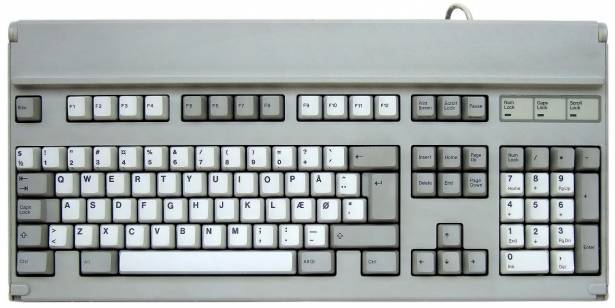

1～正面圖 (看起來上端兩冊突出怪異,其實是為了卡住滑動抽屜的設計)(原設計給機櫃式用途)

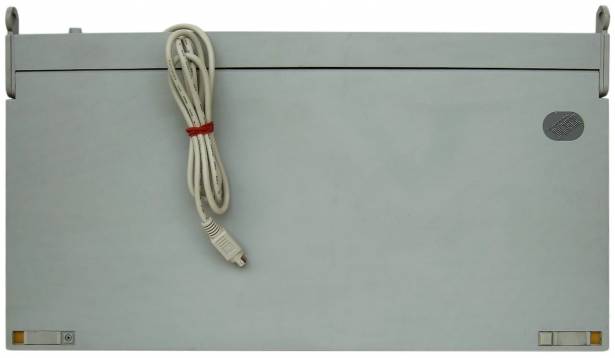

2～背面圖

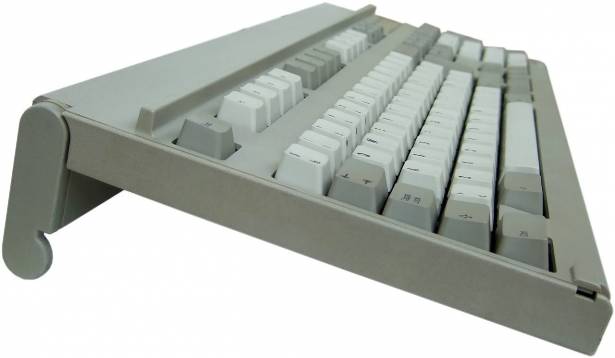

3～側視圖 (也可以立起來當腳架)

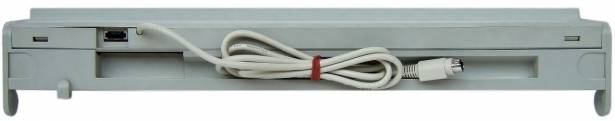

4～後視圖 (這裡就可以看到原始的連接線接座了)

5～電路板與鍵帽 (原本的連接線接頭是類似Model M那種特殊接頭)….現另外直接從電路板拉出額外的PS2連接線。

此外殼極端難拆開，外殼組裝沒有用螺絲，而用了18個卡榫，上端五個卡榫，下端午個卡榫，
中間角鋼壓條(有5 顆螺絲鎖定的那根)則毫無天良的使用了8個隱藏式卡榫(就是固定於四個長方形孔的部份)～～～

這是我拆過最難拆的鍵盤(還好在上下塑膠外殼還沒直接高周波黏死它，…(^_^)／★＼(^_^))

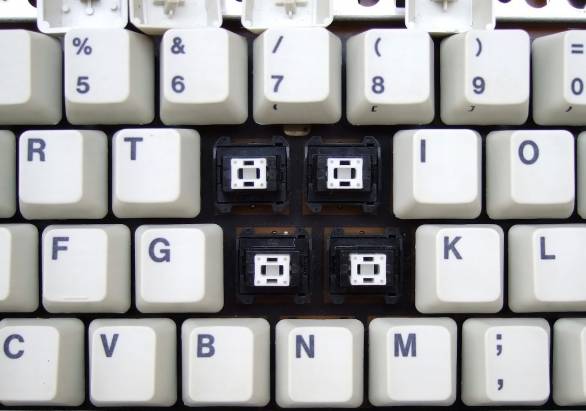

6～鍵帽與軸,歐規配置,鍵帽相容於一般的ALPS軸類 (是PBT鍵帽與熱昇華印字)
熱昇華印字的特點就是濃郁的色調與幾乎不突起的印字表面( 印字它有極薄的一部份稍微滲入鍵帽材質了)。

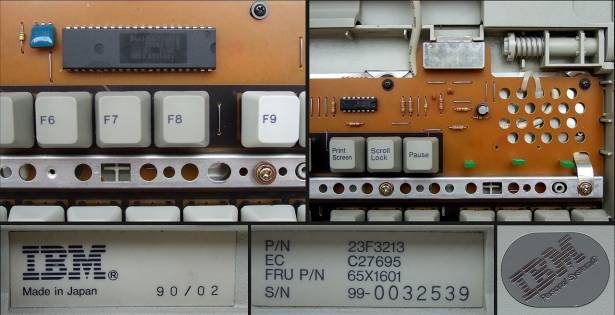

7～電源接線與控制晶片及身份標籤

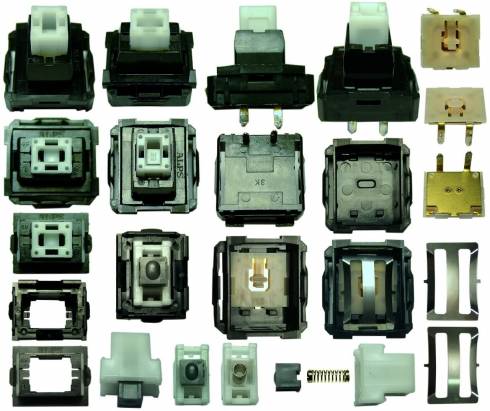

8～ALPS(リーフバネ)(葉式發條)(Leaf-Spring)(葉式彈簧)詳細分解圖

此軸於1986年開始使用於IBM-5576-001伺服器鍵盤,它的手感屬於非常彈跳型的感受，雖然比Model-M的屈座式彈簧聲音略小，但比MX青軸大，它的反饋，套用飲食界的一句話~~~麵條Q且帶勁，吃起來還會彈牙～～～～～

其由來就是中間有一個葉子式的彈簧片，而由白色滑套與小彈簧及黑色的觸動端點組合而成的活動部(組裝後黑色的觸動端點是卡在白色滑套裡不會掉出的)，由黑色接觸點壓下葉片彈簧，再觸動類似原生軸一代的信號觸發簧片而產生信號，當彈簧葉片恢復時就產生了彈簧葉片本身的反彈歸位與殘響，算是非常Q與有特性餘音繞樑的手感！

它的信號觸發部份與ALPS原生軸一代非常類似的結構….只是接腳折成垂直而已。

可惜此軸的軸體比ALPS原生軸還大，固定於鐵板方形孔的孔位較大，而且它的信號觸發簧片擺設位置與一般的ALPS原生軸垂直，所以ALPS big foot系列相容類的鍵盤電路板就沒有換用此軸的可能性了(雖然信號觸發簧片的焊接點是相同的相對位置)。

總而言之，言而總之，這是一顆頗有特色手感的軸，消失了，真的遺憾!

若能由此啟發，發展此葉式彈簧結構的新軸而能相容於ALPS類的電路板與鐵板，則屬大幸!

附註: 葉式彈簧裝於單層鍵帽的此把鍵盤其迴響比最初裝於IBM-5576-001的雙層鍵帽的情況，更為靈巧迴響。

附註: 這顆葉式彈簧還是第二代的改良軸。第一代的標誌是有圓框的且字體較小，外框底殼亦不同，但兩代間手感沒啥差異。
