走入APU的第三步...MSI A75MA-G55遊戲實戰紀錄

第一步算起來...這是狐仔在APU端玩到的第三台系統了

這次要玩些什麼呢???

其實我也真的不知道...因為在第二步時該跑的也都跑過了

想想...近期網路上各方高手為了APU的實際能力討論頗多

也為此開戰...相互文字攻防了許久

被我拐騙買這組APU的學長(憲哥)也為我要寫這一篇擔心不已

但還是不怕...有過手有時間就有寫是我的原則

所以就來吧...MSI A75MA-G55

走入APU的第三步...MSI A75MA-G55遊戲實戰紀錄



很有誠意了吧^^我抓了MSI  RS的工讀生出來拋頭露面(所以各位大仔別在我這邊開戰好嗎 XD )

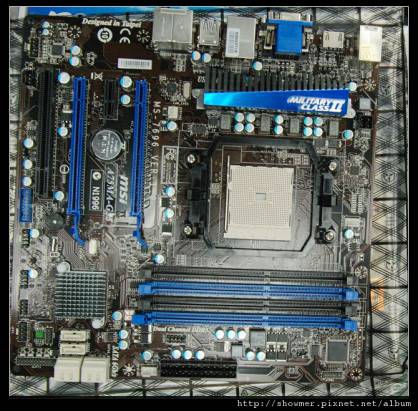

這是一張M-ATX規格的主機板

走入APU的第三步...MSI A75MA-G55遊戲實戰紀錄

整張板子都依MSI近期主大的軍規用料規範下去設計

於包裝上也使用斗大的版面進行強調

走入APU的第三步...MSI A75MA-G55遊戲實戰紀錄

所以在重點區域都可以簡單發現其蹤跡

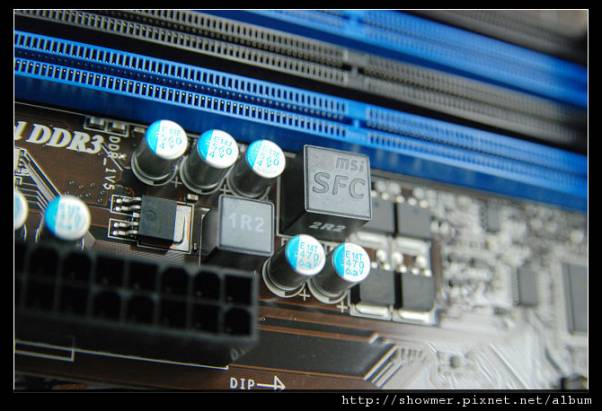

如RAM的供電區

走入APU的第三步...MSI A75MA-G55遊戲實戰紀錄

CPU的供電區也是...下料完全不手軟

在下圖也特別讓我注意到

CPU扣件框沒有如其他FM1主機板那樣使用新型的兩件式

而是使用 AM2~3 時的設計

但是各位朋友不用擔心...這不會影響到散熱器的安裝

 走入APU的第三步...MSI A75MA-G55遊戲實戰紀錄

圖中雖然是拍 SATA III 排列的方式

但在同圖中可以發現南橋散熱器的散熱面積不錯

(熟識我的人都知道...我對散熱器有一點點點點點點龜毛)

走入APU的第三步...MSI A75MA-G55遊戲實戰紀錄

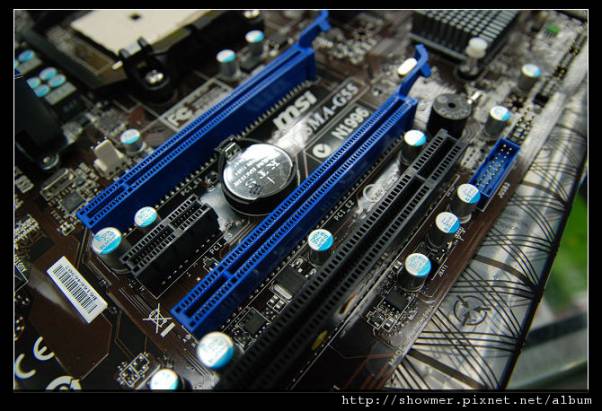

提供兩根PCIE 8X的插槽...這在M-ATX規格的板子來說比較少見

雖然PCIE2實際運作仍然只能到 4X

但總算也是能提安裝第二張顯卡的選擇

走入APU的第三步...MSI A75MA-G55遊戲實戰紀錄

USB 3.0 的延伸座放在主機板的底部

走入APU的第三步...MSI A75MA-G55遊戲實戰紀錄

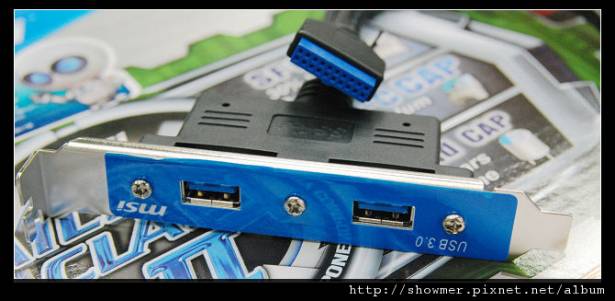

然後一定要貼一張狐仔很大推的東西給大家看

USB 3.0的延伸配件(DIY MOD有信心者還可以拿去改成前置的)

走入APU的第三步...MSI A75MA-G55遊戲實戰紀錄

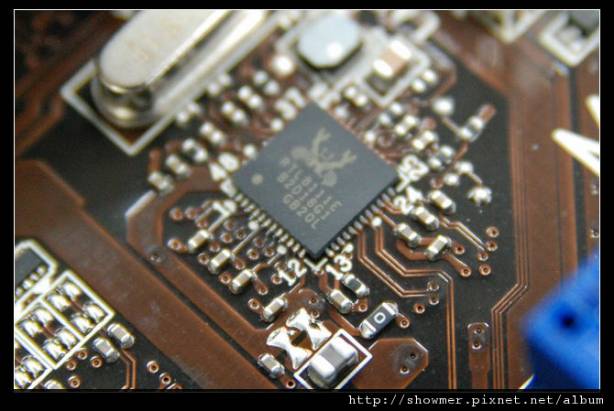

網卡部份採用最流行的RTL8111

走入APU的第三步...MSI A75MA-G55遊戲實戰紀錄

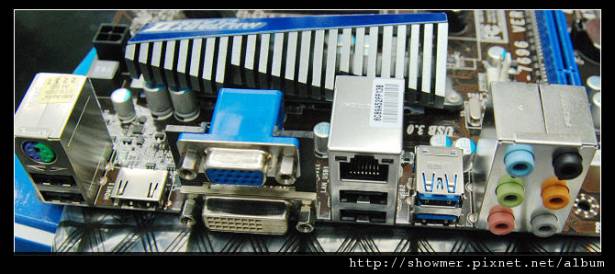

最後看一下i/o

走入APU的第三步...MSI A75MA-G55遊戲實戰紀錄

然後呢???效能測試???

上一步已經完過了...滿天討論串中總數應該也超過百次以上

那就...看影片吧^^

(使用友人的相機拍攝...還坳他幫我剪輯上傳 XD )

SF4 1366x768 2xAA

WOW(魔獸世界) 1920x1080 8xAA

SD GUNDAM ONLINE 特效全開 視野最大

星海2 1366x768 2VS2 中等特效

GE(王者之劍) ONLINE 1920x1080 特效全開

以上...好或不好大家自行評斷^^(看不到影像檔的朋友請點此)

如果看完火氣很大...那狐仔給兩張照片給各位老大消消火

走入APU的第三步...MSI A75MA-G55遊戲實戰紀錄

走入APU的第三步...MSI A75MA-G55遊戲實戰紀錄

其他沒用到的圖在這裡

大夥要開心玩電腦娛快過日子喔^^

P.s這張板子有入手的大仔可以放膽讓RAM去跑DDR3 1866玩看看...會有意外驚喜
