鍵界之書04:筆電的剪刀腳


本篇要寫的,是關於鍵盤中的剪刀腳結構。關於剪刀腳的部分,其實能夠提的不多,畢竟大家應該都知道什麼是剪刀腳結構。不過個人有與幾家廠商聊過這樣的話題,剪刀腳多少還可以聊一些。在關於剪刀腳的論述當中,個人會分為兩部分,第一部分是筆電,另一部分則是桌上型鍵盤。

基本上筆電的剪刀腳與桌上型鍵盤的剪刀腳,在原理上沒有什麼不同(至多就是桌上型有做較大行程的剪刀腳鍵盤),尤其現在的筆電,哪一個不是剪刀腳鍵盤?更是不需要特別提出來。



鍵界之書04:筆電的剪刀腳



不過由於前在個人的鍵盤文章中,有個小小的遺憾,那就是「巧克力鍵盤?孤島式鍵盤?這兩種其實是不一樣的鍵盤風格」的文章,寫得不好,想說要在過年前處理掉這個遺憾。所以就趁著寫剪刀腳的專題,在文章的後半段也會順勢提到這些。

先來談談剪刀腳的原理,在談到筆電的鍵盤時,其實就原理面來說,能講的東西不多。雖然各家筆電的剪刀腳結構多少會有差異,但也就僅僅是結構上的差 異。在絕 大部分的情形下,無法據此說明能夠有更低的成本,或是手感就一定比較好或是比較差這類論述。反過來說,認為手感比較好的鍵盤,也無法據此來說明成本就一定 比較高。當然,這主要是指物料成本,如果是像ThinkPad那樣有人工去調整的話(感謝噗浪上的timpani碰,提供連結),自然是另當別論了。

再來就是比起手感而言,鍵位配置可能還比較重要些,鍵位配置好不好,可能就決定了你買不買這個筆電(尤其是輕省筆電,在各方面規格差異不是很大的情形下,鍵盤的大小以及配置,相形之下就重要多了,這部分在過年的時候,個人也會提出來討論)。


模組化的筆電鍵盤

鍵界之書04:筆電的剪刀腳

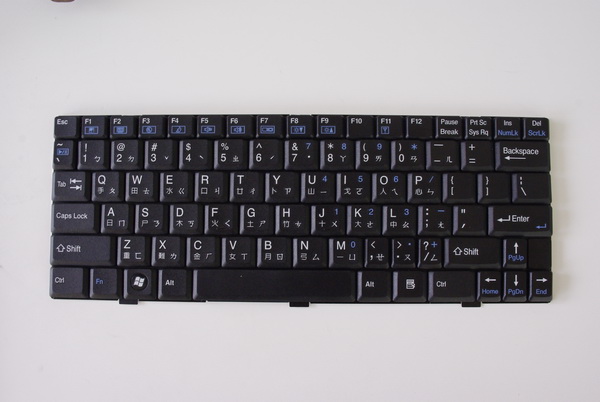

不過現在還是回歸到正題,來提筆電上的剪刀腳吧。筆電的鍵盤是模組化的設計,直接拆下來,就是一片薄薄的。所以若有因為鍵盤的毀損而送修筆電,即便是一個按鍵問題,也同樣是全部換新(通常要價不低,哭哭)


鍵界之書04:筆電的剪刀腳

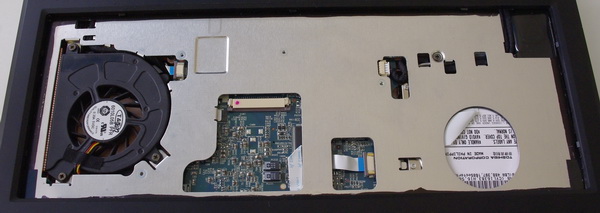

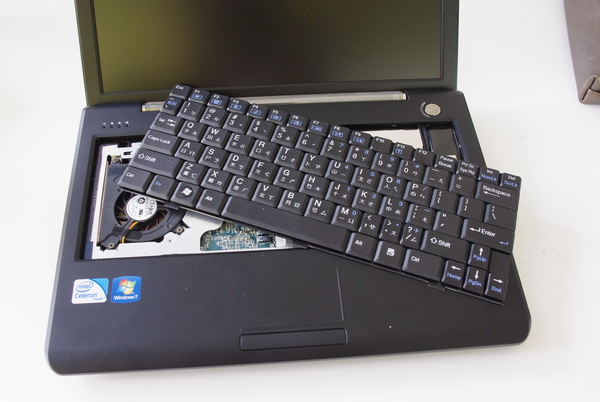

而拆開鍵盤後,就可以看到一部分筆電內部的東西,如風扇、主機板、硬碟等(據說有些廠商會整個蓋起來,這點我就不確定了)。

X型的按壓結構

鍵界之書04:筆電的剪刀腳

鍵界之書04:筆電的剪刀腳

鍵界之書04:筆電的剪刀腳

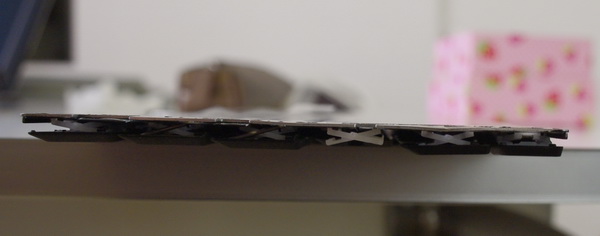

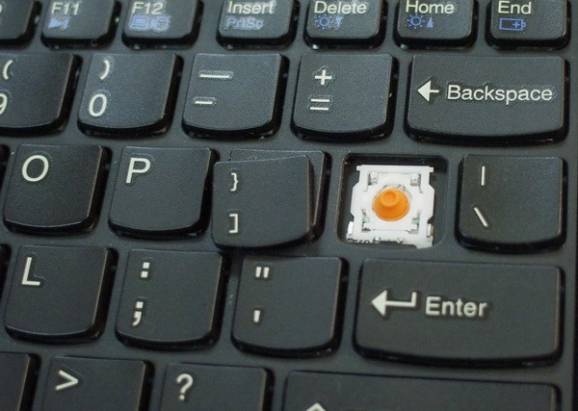

之所以被稱為剪刀腳,主要是源於X型結構。就目前所看到的筆電,倒是還沒看過非剪刀腳設計的鍵盤(不過倒是看過早期的機械式鍵盤),目前拆過幾款筆電,在設計上是可以肯定是有差異的。不過會X交叉這倒是不變的。

鍵界之書04:筆電的剪刀腳

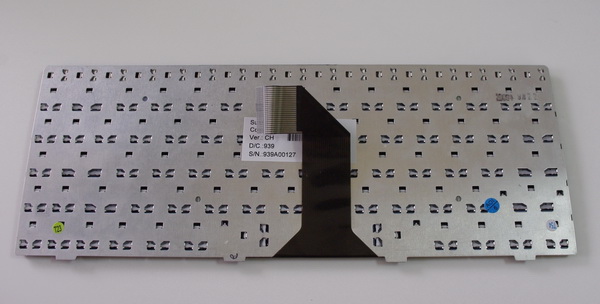

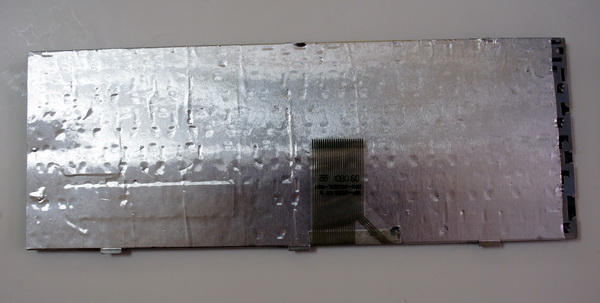

就我看的筆電鍵盤來說,有不少在背面上會有一層鋁箔。

鍵界之書04:筆電的剪刀腳

但少數也有完全沒使用的情形發生。

鍵界之書04:筆電的剪刀腳



鍵界之書04:筆電的剪刀腳

其實筆電剪刀腳的差異比個人想像的要大一些,像X按壓結構,你只要找個兩、三台筆電拆一下(拆的時候請小心,容易弄壞)就會知道每家多多少少會有所不同(所以一樣的話,也許就可以猜鍵盤是同一個供應商來源)。

依我所問的業界朋友,他有提到,事實上最早發明剪刀腳的專利時間已經過了,所以現在做剪刀腳的,不會有什麼專利權的問題,但各家所做的剪刀腳在結構上會有些不同。而事實上,也有專門的供應商在提供剪刀腳結構的鍵盤(有一家最大的名字我沒記下來Orz)

筆電的剪刀腳,差異比想像的大一些

鍵界之書04:筆電的剪刀腳

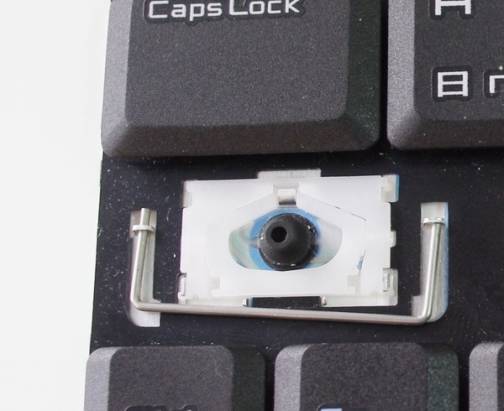

再來還有一個小小有趣的地方,就是針對長一點的按鍵,原來也有不同的做法。在我之前所想的,至少會有平衡金屬桿,然後X型按鍵結構會也跟著做長一點,就像上圖一般。

鍵界之書04:筆電的剪刀腳

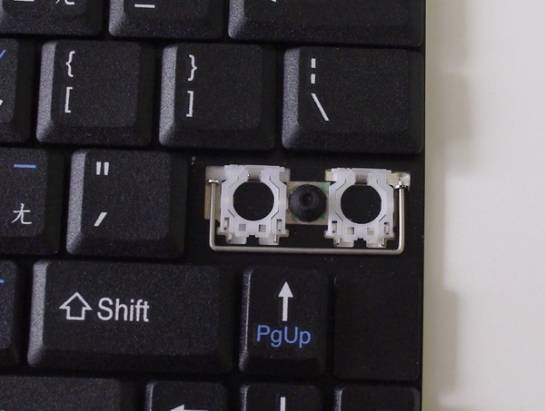

的確,是有比較長的做法。但事實上,也有直接採用兩個按壓模組(但只有一個矽膠帽)。要說哪一個比較好,老實說,光是用按的是難以判別出哪一種比較好,甚至手感的差異也不是那麼明確。

鍵界之書04:筆電的剪刀腳

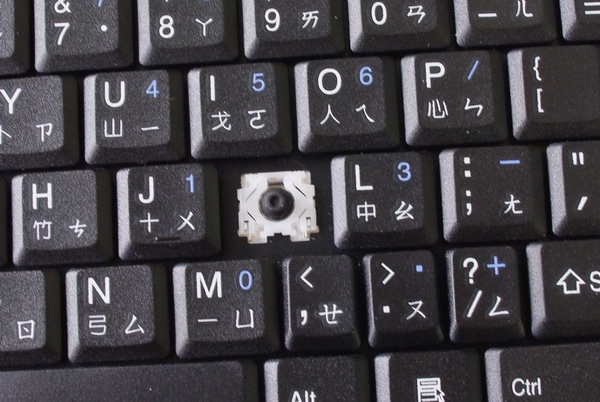

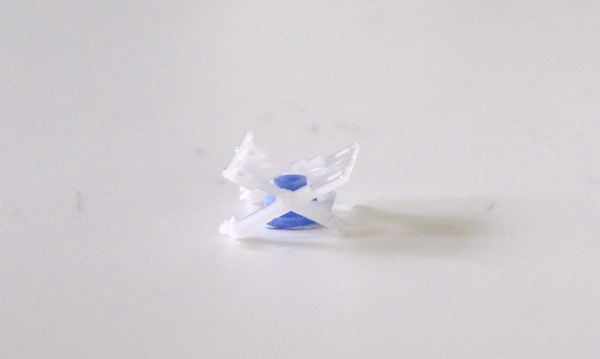

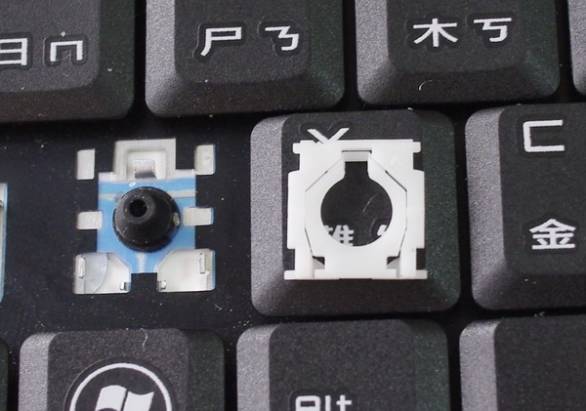

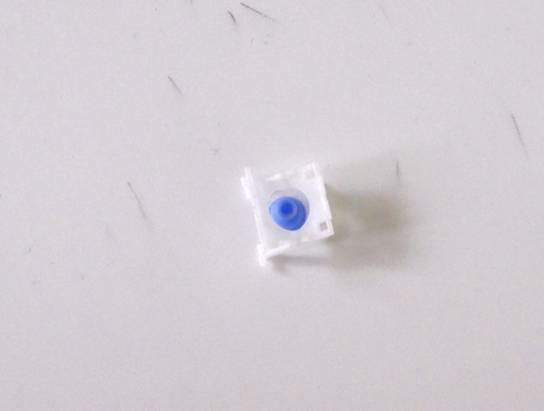

將X型結構拔下後,其實就可以更明確了解剪刀腳,上圖右邊是已拔下X結構部分,左邊則是影響手感的矽膠帽,而矽膠帽的下方就是薄膜。

所 以,根據使用過,以及在實際拆下了解後,雖然各家在細節的設計上多少有差異,但正如之前所提到過的,很難據以為成本高低或是手感好壞的標準,僅能以主觀的 認定(當然,也許可以用機器測來得知誰更加好一點)。當然,我也不太相信,有哪家廠商會特別像ThinkPad那樣,特別去調整鍵盤按壓的手感。

以原理來看現今所謂「孤島式鍵盤」
在 這樣的情況之下,我們據原理來談談現今筆電界很流行的「孤島式鍵盤」。就可以知道,行銷意義遠大於實際意義。以原理的觀點來談的話,孤島式鍵盤並不會比以 往的鍵盤更好的,若華碩、宏碁、微星等等廠商沒特別在手感方面下工夫,幾年前傳統的剪刀腳鍵帽造型並不會比現在流行的孤島式造型來得差。再講白一點,其實 也就是外觀的差異。

而現今所流行的「孤島式鍵盤」,也被人稱「巧克力鍵盤」,不過其實這並不是理想的稱呼。事實上「巧克力鍵盤」是另有所指。個人之前寫了一篇文章並不是很理想的文章,有提到這樣的狀況。

那篇文章寫得不理想,最主要的原因是該篇屬於回覆性質,所回覆的,是T客邦網站的「懸浮式?孤島式?巧克力鍵盤?」雖然有些觀點我這邊並不完全贊同,尤其該篇以辨析為目的,但主要以「巧克力鍵盤」來稱呼有些不妥,雖然目前已經有混用的情形。但從外觀上,各類型的區別有明白提到,是一篇相當不錯的文章,因此本意本來是想請讀者連過去看,然後再回頭看個人的想法。

不過一來個人沒寫清楚,二來我之前所做的方式也過於麻煩,結果造成語焉不詳的問題。因此在這邊做一個重點性的整理,讓遺憾不要留到第二年去XD。

孤島式鍵盤概說

鍵界之書04:筆電的剪刀腳

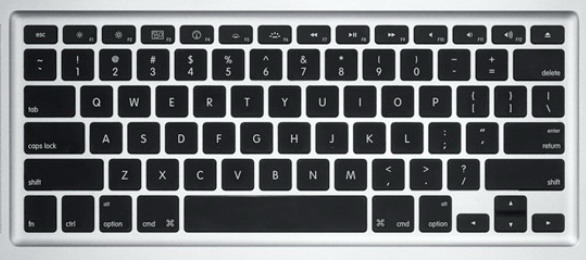

其實要說來由,我自己也不是很明確知道時間點,只知道最先由Sony開始,之後蘋果也有採用。所以在網路上想辦法找一些相關的文章,至少就現存的文章來看,是200311月時可以找得到(在這篇文章的第二張圖,就是上圖)。機型為PCG-X505。還有另一篇圖文完整的文章,提到當時的12月就會開始販售。當時的規格是Pentium M 1GHz,512MB記憶體,以及20GB硬碟,採用Win XP Pro版本作業系統。

鍵界之書04:筆電的剪刀腳

不過有趣的是,至少在個人查到的幾篇早期中文的新聞稿中,並沒有強調鍵盤採用的形式。所以後來會有人認為是蘋果優先採用孤島式鍵盤,我想也是有點原因的。

最近在寫這個專題時,我也有問過幾個人,就是Sony是如何稱呼自己的鍵盤,他們是說Sony就是直接稱為「Isolation Keyboard」,至於中文的部分,稱呼就多有分歧,除了「孤島式」之外,還有「分離式」、「獨立式」等等。


若不談Sony對這樣鍵盤的稱呼,還有另一個稱呼「Chiclet Keyboard」也被普遍使用。至於「Chiclet」是什麼意思,用Google關鍵字搜一下圖片,大家就可以理解為何孤島式鍵盤被稱為「Chiclet Keyboard」。

那什麼是巧克力鍵盤呢?
巧克力鍵盤的形式其實是另外一種。

鍵界之書04:筆電的剪刀腳
鍵界之書04:筆電的剪刀腳

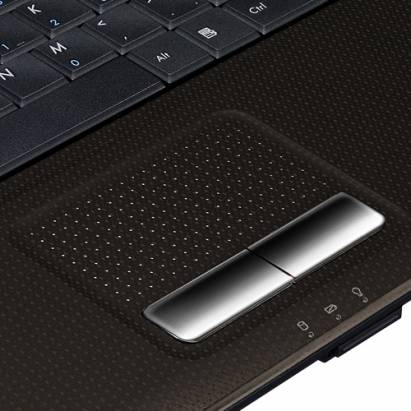

巧克力鍵盤如上面兩張圖。


那麼為何巧克力鍵盤與孤島式鍵盤會混稱?
巧 克力鍵盤的稱呼,在最早的時候根本就沒有聽過,是最近這一、兩年才逐漸多了起來。在判斷上,Sony以及蘋果採用的時候,倒是沒有聽過巧克力鍵盤。說起來 要怪華碩行銷呀,至少在巧克力鍵盤普遍被稱呼時,華碩的推波助瀾真是功不可沒呀。也許是因為Chiclet音近於Chocolate的關係吧,所以中文就 被誤稱為巧克力鍵盤。


不過,個人看到華碩現在販售的機種,已經有看到鍵盤被稱為孤島式(是後來又改過來了嗎?)。目前所看到的,大概就是巧克力鍵盤與孤島式鍵盤被混用的現象。

剪刀腳未來的走向
就 筆電而言,剪刀腳鍵盤因為是唯一的可能,因此外型的變化或是其他功能追加是最有可能的(如果重心要放在鍵盤上的話)。而外型的變化比較不會有成本增加的問 題,因此今年可以看到更多孤島式鍵盤設計的筆電(第二代輕省筆電就是如此)。至於其他功能的追加,這會牽涉到成本,目前所看到的,就是發光機能,在較高價 的筆電上可以發現。

也許在未來,搞不好又會出現其他外型設計,然後被賦予新的稱呼,就像孤島式鍵盤如此的情形也說不定。不過個人還是比較希望,能夠看到與剪刀腳X架構不同的按壓設計出現呀。
