AVTECH AVN80X 簡單上線輕鬆使用的IPCAM 實戰分享

這是我在Computex上看到的產品...

回來後跟同樣身為MIS的朋友聊天...因應其公司的需求下訂了這一台IPCAM

然後一起到其公司進行架設且實用

所以這一篇各位將看到兩部份的文章

首先是我的開箱照片介紹再接著是我與朋友共同寫的實戰架設

接下來便開始吧...

AVN80X是由國內在地廠AVTECH開發製造

其主要產品為各累的監視器材

AVN80X為其旗下直接透過網路線便可使用的產品

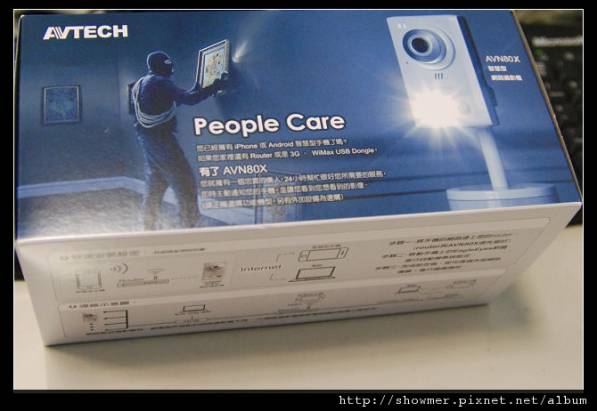

產品特色在包裝上說明頗清楚

把這些特點大約的縱合整理一下(從說明書上)在後面的內文狐會再跟大家提一下

1.Auto Dialer - Like事件發生當下5秒內自動傳送影片到您的手持行動裝置(支持 iOS / Android / Symbian / WM)

2.搭配各種外接警報器使用

3.數位放大與影像位移操作

然後直接來看本體吧

雪白色的外體...大顆的鏡頭(F1.5)銀白色外環可以調焦

設有動態偵測器與LED燈(頗刺眼XD)

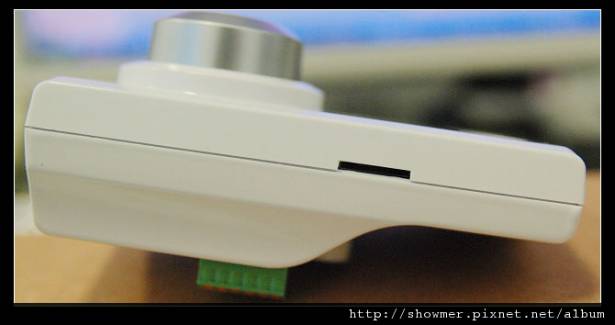

側邊可裝micro SD卡(Class值越高越好)

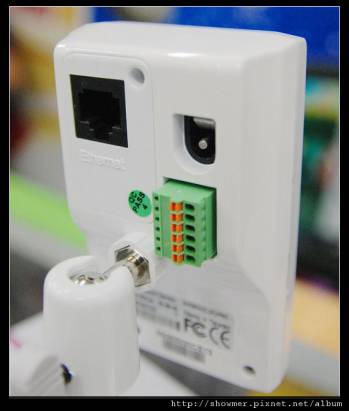

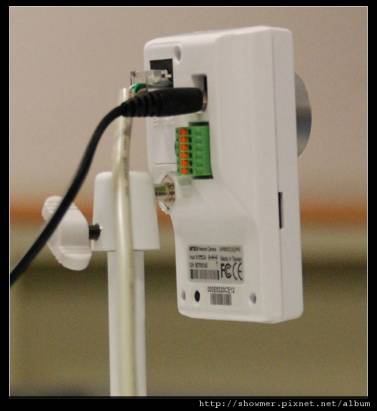

背面為接電緣與網路線與警報器(綠色連接器)的接口

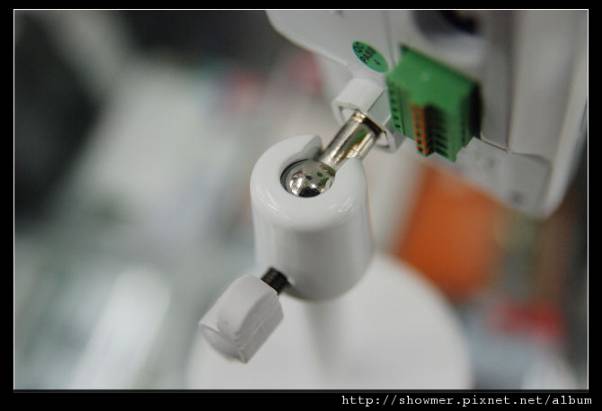

附送的腳架是使用萬相球座

除此之外...狐仔還配合購入了這一項

可以拿來當IPCAM的無線橋接器^^

此同樣為AVTECH出品的

它是長這樣子的(一樣的雪白)

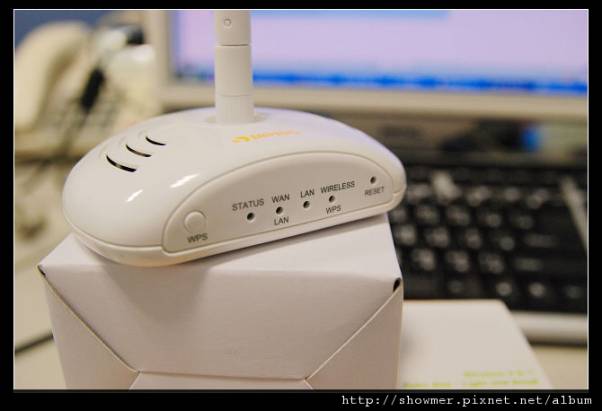

正面有各項指示燈號 / 快速自動設定 /Reset

背面的swich則是可以選擇連線的模示

接下來就實戰吧

先交待一下施工環境

朋友公司自從公司的辦公室分成兩部分後...遠離老闆所在的辦公室總是擠滿了人(簡單的說就是摸魚啦)

為了讓這些人都摸到大白鯊...所以老闆決定要在此加裝攝影機(隨時遠端監控抽查)...以便當成考績參考

但原始的AVR已經設滿...在不增加一台新AVR且極難再拉線的狀態下

狐仔幫其選擇了AVN80X + 其原廠的基地台來架設(Computex會場報架頗親民)

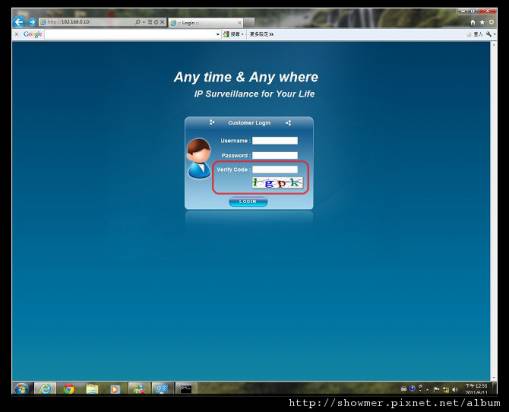

接下來看登入畫面吧(預設IP我忘了...admin/admin)登入後會直接引導你進行設定變更(這部份忘了抓圖請見諒)

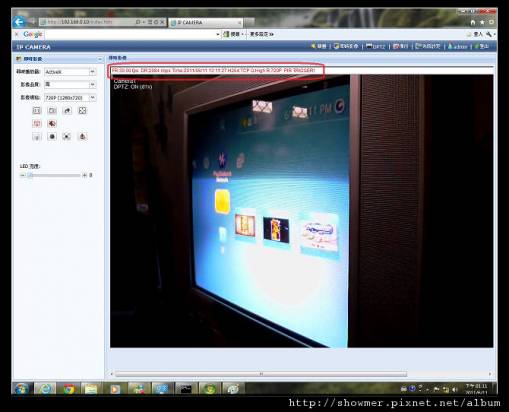

畫面下方的紅色框框...則是避免了此台IPCAM遭人以軟體強行破解密碼的可能（真是好物）

所以買回家的第一件事情就是改帳號密碼...否則VERTIFY CODE就失去意義了

當然了...此UI不止支援IE...Firefox與chrome也都可以使用

但其中有一個缺點就是備份選項的功能會消失

狐仔與朋友認為是ActiveX的問題...

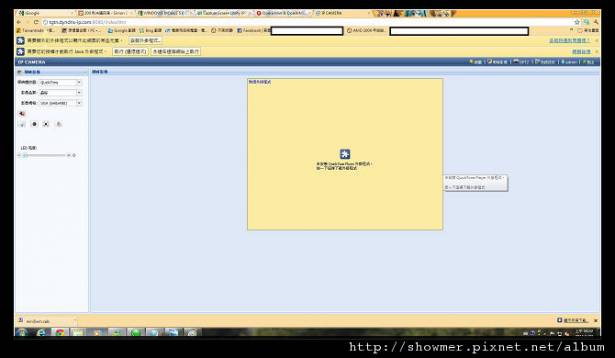

因為以非IE瀏覽器進入時...必須加裝QUICKTIME元件而非ACTIVEX元件

在安裝前先在朋友的宿舍內試一下

AVN80X除了一般的MOTION
TRIGGER外...還有加裝了PIR SENSOR(動態偵測器)以及強光LED

先來討論PIR SENSOR

感應非常靈敏...當有人或物體靠近但並未進入畫面時就可以觸發錄影功能

原本靜置

一移動馬上出現警示並錄影

而一般的MOTION
TRIGGER則是必須在畫面中設定感應與不感應的範圍（圖中是設定在SONIC上）

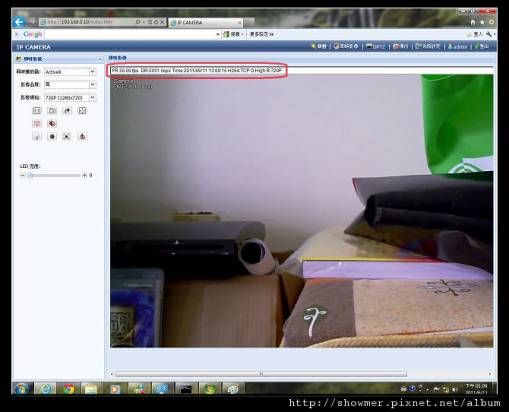

大家都會很關心的部份就是解析度與畫質

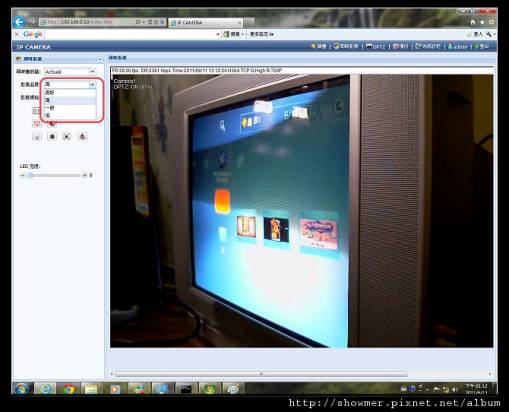

此機器在畫質方面設定有四個等級

最好 / 高 / 一般 / 低

主要影響是在記憶卡的使用量

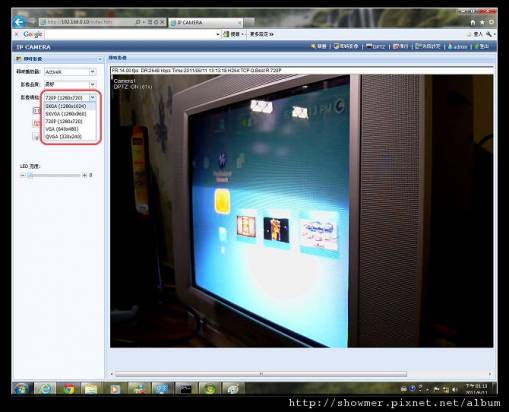

解析度從SXGA(1280x1024)到最低的QVGA(320x240)

嚴格說起來有 1080I 的水準

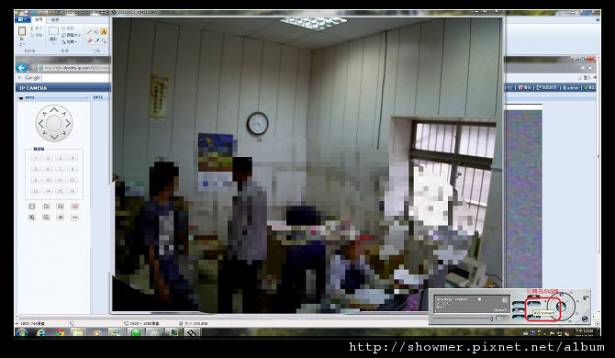

LED的部份則是可以在遠端監控時開啟...亮度驚人

配合設定當警報觸發時可以打開LED

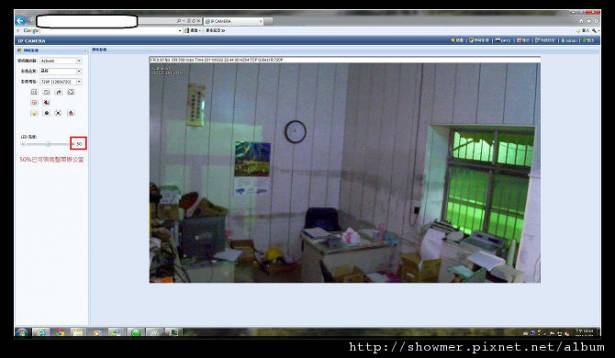

畫面為50%亮度...可以看到整個2坪大的辦公室已經完全照亮

接下來也是大家很關注的焦點...DPTZ(數位放大與影像位移操作)

AVN80X可以滿足需要監看特定位置的使用者...

但因為是數位式調整...所以線廠的採光非常重要

此時可利用LED燈補光

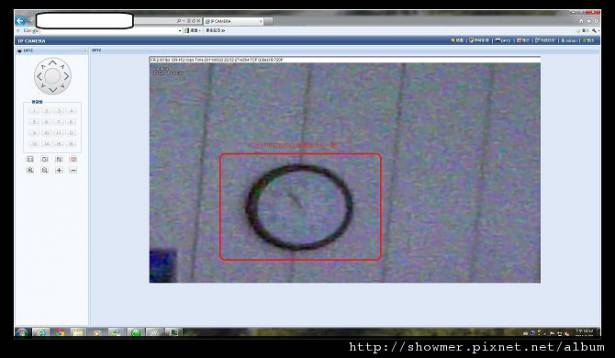

LED 50%...DPTZ指定在時鐘上...放大倍數為數位式5倍...指針尚可分辨(此圖經過縮圖損耗失真)

再來看一下只能在IE下才能順利運轉的備份功能

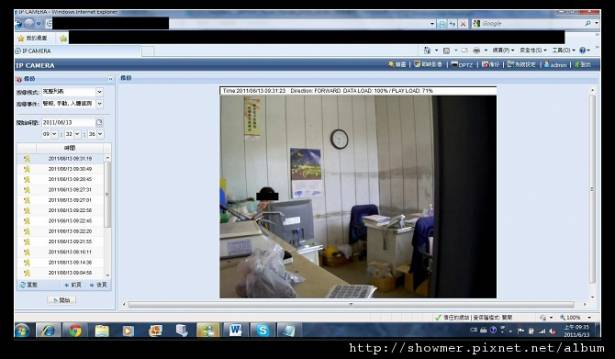

進入選單後可以發現其在事件發生時間會打上紀錄...對日後查詢非常的方便

從這裡下載下來的備份檔為AVC格式(H.264壓縮)

此時可以到關網下載播放軟體來進行多種格式轉檔

以1280x1024來說...AVI畫質頗佳(已經過縮圖的畫值失真)

至於智慧型平台方面...目前市面上有的智慧型手機都有支援

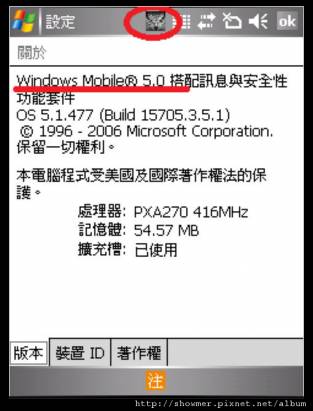

朋友拿出最古董的Wm5.0來玩(這東西都能玩=.=)

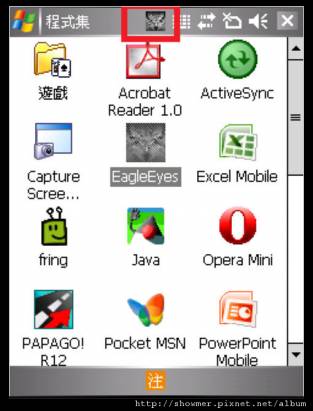

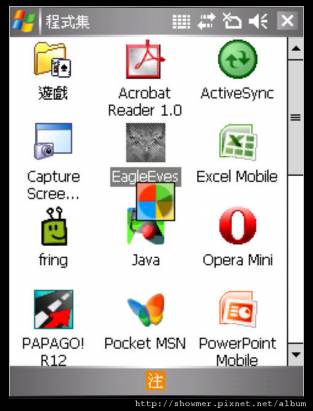

安裝完成會多一個EagleEyes的ICON（IPHONE與ANDROID則是到MARKET搜尋此關鍵字）

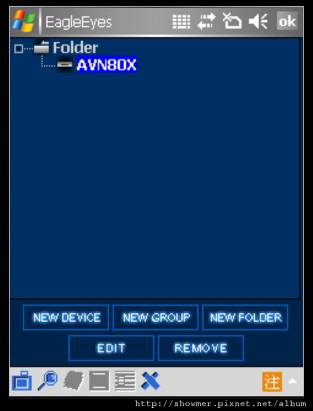

啟動後的主畫面（第一次使用要按NEW DEVICE）

設定鏡頭的畫面

執行後會常駐在系統上（除非手機關機否則無法關閉 =”=)

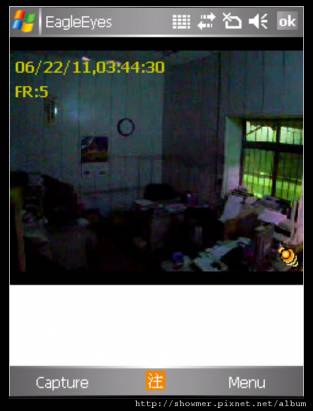

利用手機監看畫面與事件(應該算清楚吧^^)

最後如何設定基地台間的連線這部份有說明書詳解
如果不懂可到原發文處看到完(花了一週的空檔時間調整)
