Tegra 3 正式發表，平板先上，手機明年見

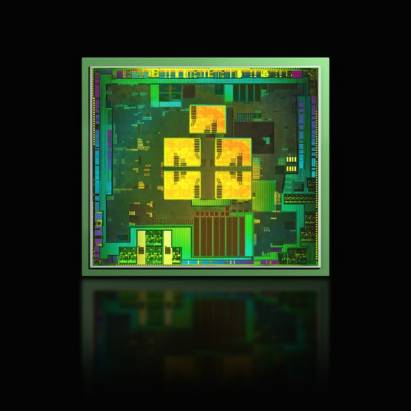

 首款 ARM 架構四核應用處理器 NVIDIA Tegra 3 （代號名：Project Kal-El ；超人）資訊終於正式解禁了，效能與特色大致與先前白皮書（相關技術詳見延伸閱讀）內容差不多，主打 5+1 核心的 vSMP 技術以及省電技術，此外 NVIDIA 也不忘強調 Tegra 3 擁有逼近主流電腦的運算效能，以及遊戲機等級的 GPU 效能。

跳轉整理 Tegra 3 的技術特性，以及幾則 Tegra 3 相關的技術短片：

全球首個導入 vSMP 技術（注：該技術很可能是 ARM 提供。）的 4+1 核心架構。

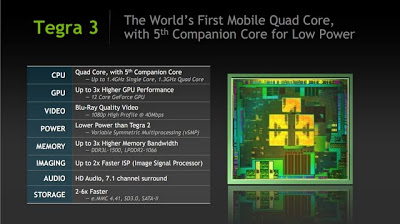

主要架構與支援性，目前還不包括基頻數據機整合。

1：vSMP 技術的關鍵在於 Companion Core （協同處理核心）技術，與主核心一樣採用 ARM Cortex-A9 架構，時脈限制在 500MHz ，由此核心負責低負載運作需求，降低低負載的需求。

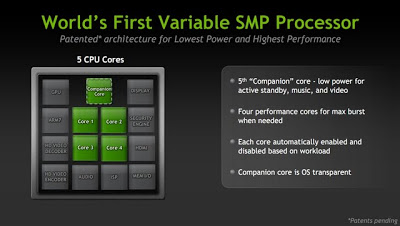

NVIDIA對第五核心的解釋。

2：協同處理核心與主要運算核心無法同時並存，運算核心啟動，伴隨核心就會休眠，反之亦然；系統會自動在伴隨核心以及運算核心快速切換，使用者不會感受到切換的停頓。

覺得看過NVIDIA的影片還是覺得很艱深？那看看 ARM 自己對 vSMP 技術的形象短片吧

3：伴隨核心運作下，理論上可以呼喚 GPU 啟動，但以系統的設定，伴隨核心運作情形下鮮少會有需要伴隨核心運作的機會。

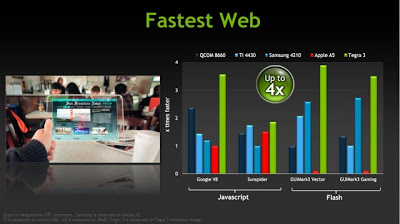

強調更快的網頁瀏覽體驗與 Javascript 、 Flash 效能。

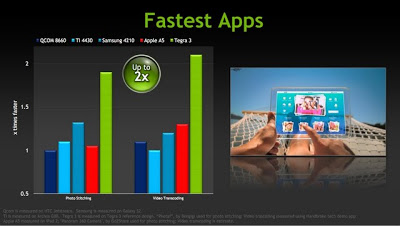

兩倍的 app 執行速度，例如處理拍攝全景照片，僅需一半時間就能完成後製處理。

4：伴隨核心啟動機制由系統自行定，例如同樣瀏覽網頁，像是維基百科這類幾乎沒特效的文字型網頁，就可在純伴隨核心下瀏覽；但以科新聞這類有大量圖片、Flash的網站，就會轉換到運算核心。

5：運算核心的四顆核心時脈是同步的，但可各自休眠，依照工作量需求從單核到四核運作。

NVIDIA 展示 Tegra 3 帶來更加速的網路瀏覽體驗。

6： NVIDIA 宣稱， Tegra 3 總和效能是 Tegra 2 的五倍（計算方式有點微妙...），個別計算的話，處理效能高出兩倍，圖形效能高出三倍，單就運算效能， 約莫與 C2D T7200相當。

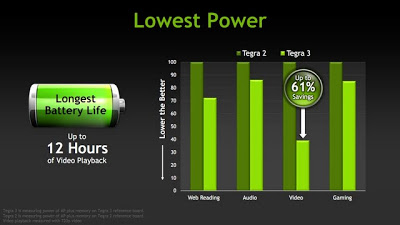

強調各項使用情境下皆比 Tegra 2 更省電。

7： Tegra 3 功耗平均比 Tegra 2 在日常使用的續航力約莫強兩倍以上，然而四核全速持續運轉下仍比 Tegra 2 耗電。

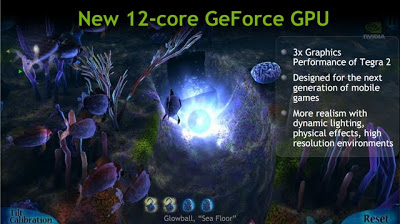

由 12  個著色器核心構成 Tegra 3 的 GPU 部份。

8： Tegra 3 的 GPU 為 12 核心架構，為 6 個頂點著色器以及 6 個像素著色器組成。

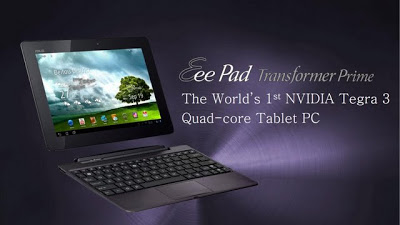

首個 Design Win 是華碩的 Transformer Prime 平板電腦，手機用的 Tegra 3 封裝至少要到明年初才會亮相。

9： Tegra 3 首個 Design Win 是華碩的 Transformer Prime 。

10：搭載 Tegra 3 的智慧手機至少要到明年初，採用的封裝與平板不同，尺寸更小，但架構相等。

由於 Tegra 3 圖形效能更強，遊戲開發商已經著手開發 Tegra 3 特效強化版遊戲。

11：先前 Tegra 2 就不斷強調遊戲支援，NVIDIA 的 Tegra Zone 已經提供 40 款以上的 Tegra 最佳化遊戲，目前 NVIDIA 還已經與遊戲開發商進行合作，現階段至少有 15 款以上的Tegra 3最佳化原創遊戲或是已發表遊戲的影像強化版本正在開發中。

先回顧一下 Computex 期間展示的 Glowball 吧。

而第二版的 Glowball 更強調光影以及渲染效果。

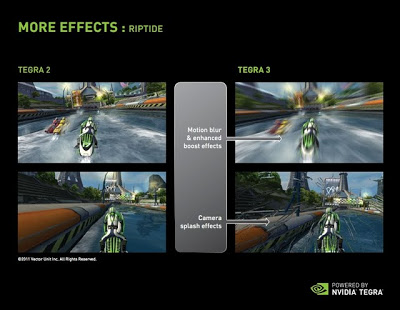

12： Tegra 最佳化遊戲利用 GeForce ULP 提供遊戲機等級的渲染特效（可見展示影片。）

13： NVIDIA 提供給廠商的 Android 提供多款遊戲控制器的驅動，不僅 USB 介面的 Xbox 360 遊戲控制器，還包括藍牙遊戲控制器，例如 PS3 、 Wii 的控制器驅動，也能支援第三方廠商，像是羅技的遊戲控制器。

附上 NVIDIA 對 Tegra 2 以及 Tegra 3 的比較網頁：NVIDIA
