鍵盤史的遺跡Apple M0115 ALPS原生橘軸




這把鍵盤是1986年美國生產,是舊型Apple專用ADB接頭,於現今的WinXP無法辨識使用

 xx=486x190x56mm  鍵盤高度算是非常的高  淨重1866

這把Apple Extended Keyboard M0115(原生減音橘紅軸)鍵盤,是屬於原生軸初代。

左下角Caps Lock仍然是Apple機械鍵盤慣有的Lock兩段式swith,軸的顏色是淡黃色。

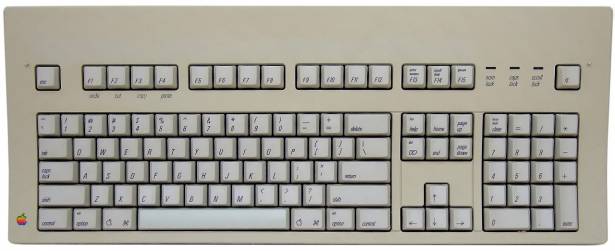

(1)正面全圖…蘋果Logo是彩色的……鍵盤是美規標準配置



■鍵盤史的遺跡Apple M0115 ALPS原生橘軸■

(2)背面全圖…由四根螺絲兩根定位塑膠柱與外殼上下的卡榫來鎖定鍵盤外殼

■鍵盤史的遺跡Apple M0115 ALPS原生橘軸■

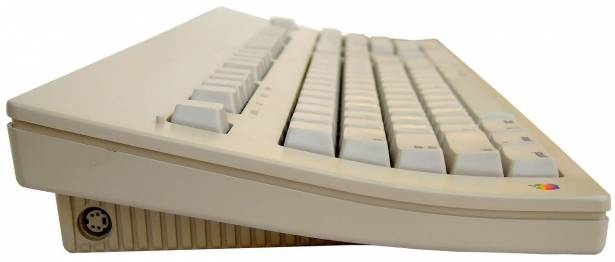

(3)外觀側視圖-----兩端各有一個ADB分離式接座,頂部特別高聳,盤面彎曲度也頗大。

■鍵盤史的遺跡Apple M0115 ALPS原生橘軸■

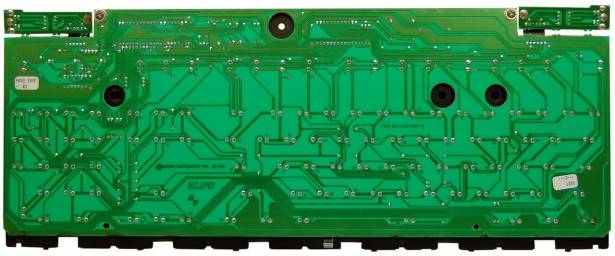

(4)電路版背面裸視圖(顯示ALPS標誌與Apple公司1986年生產的電路版)

■鍵盤史的遺跡Apple M0115 ALPS原生橘軸■

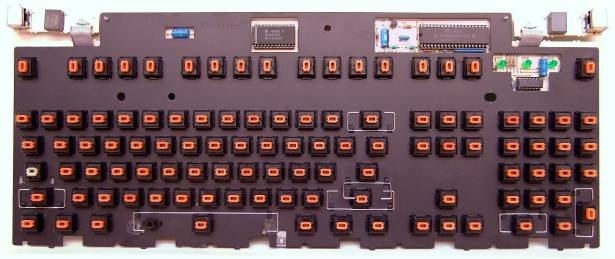

(5)正面軸全圖,上端左右兩側就是分離接線接座

■鍵盤史的遺跡Apple M0115 ALPS原生橘軸■



(6)底殼內側有一厚鋁箔屏避,中央兩根中空的圓錐形塑膠柱就是定位用途

■鍵盤史的遺跡Apple M0115 ALPS原生橘軸■

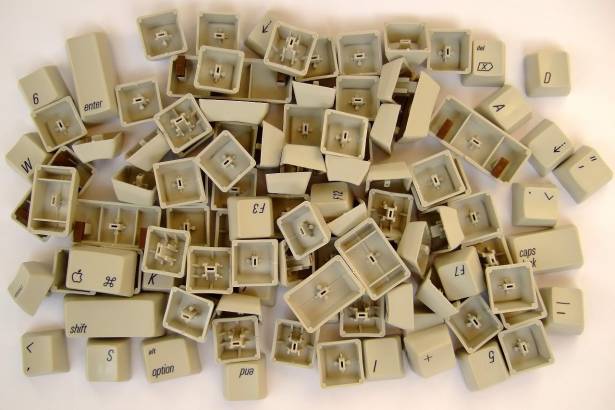

(7)全部鍵帽~~~為頗厚的PBT鍵帽,昇華印刷,可看出每個鍵帽內部支撐柱高低各有不同,為了配合特別高聳的頂部與鍵盤面弧度。

■鍵盤史的遺跡Apple M0115 ALPS原生橘軸■

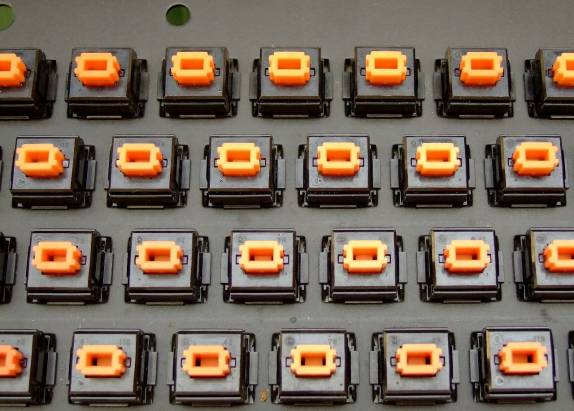

(8)鮮豔的ALPS減音橘軸外觀,軸的上端並沒有 ALPS字樣,僅軸底部有alps草寫字樣。

■鍵盤史的遺跡Apple M0115 ALPS原生橘軸■

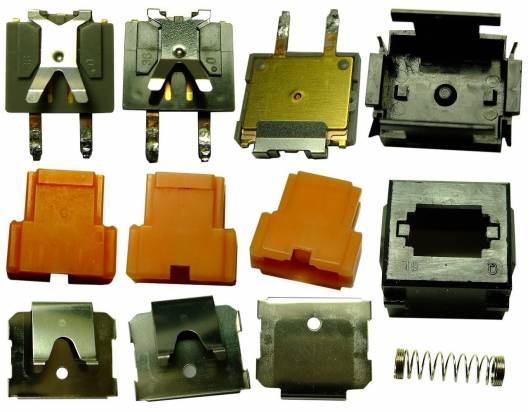

(9)ALPS橘軸細部分解(減音的原因是彈片四個腳有突出點,緊緊固定住溝槽,讓彈片於滑套壓下時,無法撞擊軸裏殼內壁而發出聲響,美國稱為Soft  tactile

■鍵盤史的遺跡Apple M0115 ALPS原生橘軸■

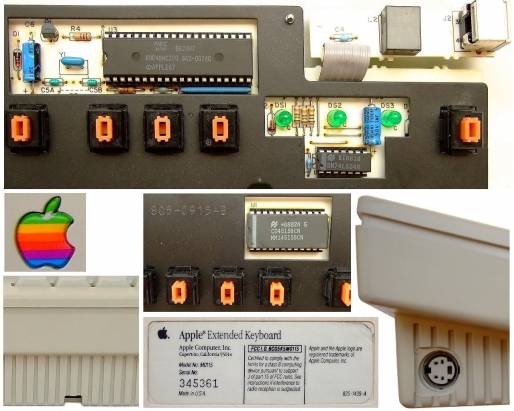

(10) 晶片,電源信號連接座,背面身份標籤,底殼中間預留小排線接線孔。

■鍵盤史的遺跡Apple M0115 ALPS原生橘軸■



最後閒談ALPS減音橘軸(橘紅軸)段落聲很小,是屬於降音的設計,於美國較常見,算是重MX茶軸的類似手感。

其他如SGIALPS橡膠消音軸,卻是固定彈片外加8字型橡膠做緩衝,但我不認為SGI的橡膠消音軸是成功的設計,因為橡膠時間一久容易硬化與磨損,到那時候手感就變差很多了。
