■鍵盤史的遺跡Dell Model 101原生粉紅軸■





這把鍵盤是1991年美國生產(韓製電路板)PS2接頭

xx= 472 x 213 x 49 mm淨重1980,用料十足,目前市面上的新鍵盤根本無法與之項背。

這把Dell Model 101是屬於非常少見的ALPS粉紅減音軸

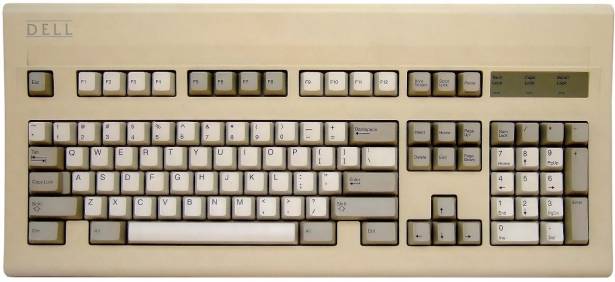

(1)正面全圖…DELLLogo~~~很少見!中規中矩的老式美規101鍵配置

■鍵盤史的遺跡Dell Model 101原生粉紅軸■

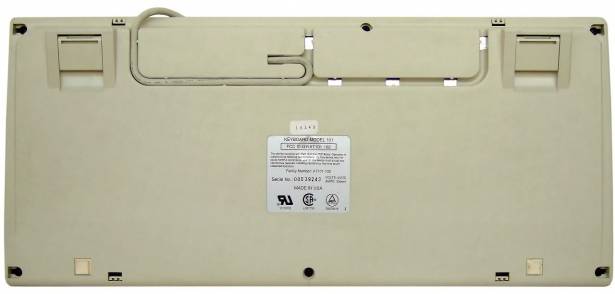

(2)背面全圖…由六根螺絲外殼四個卡榫來鎖定鍵盤外殼

■鍵盤史的遺跡Dell Model 101原生粉紅軸■

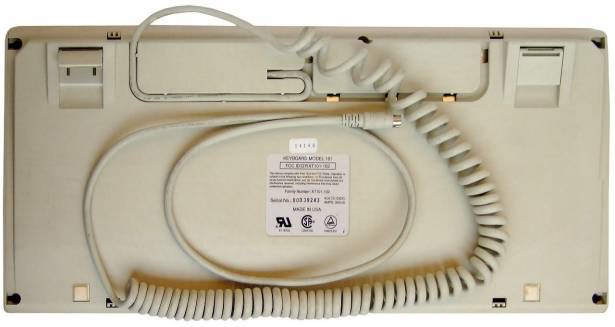

(3)非常粗且非常長的PS2接線(未免長的太過份了吧!拉長大概3公尺多吧 ! XD)

■鍵盤史的遺跡Dell Model 101原生粉紅軸■

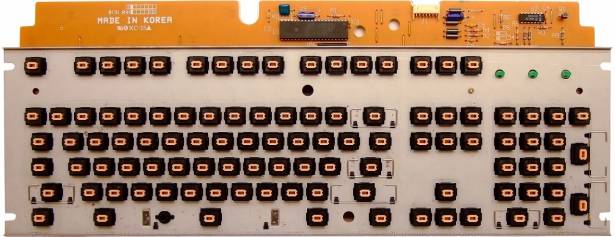

(4) 正面pink粉紅軸全圖,電路基板是韓國製。

■鍵盤史的遺跡Dell Model 101原生粉紅軸■

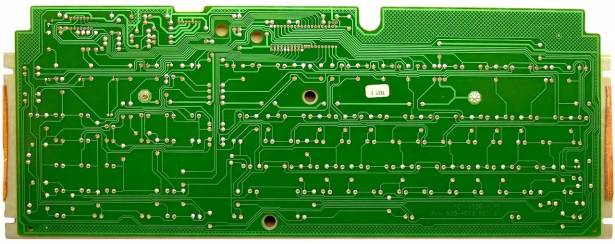

(5) 電路版背面裸視圖1990年生產的電路版

■鍵盤史的遺跡Dell Model 101原生粉紅軸■

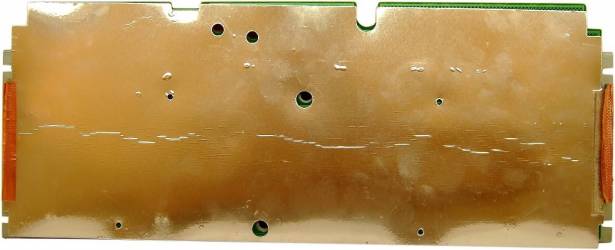

(6)電路板有一整片厚鋁箔屏避

■鍵盤史的遺跡Dell Model 101原生粉紅軸■

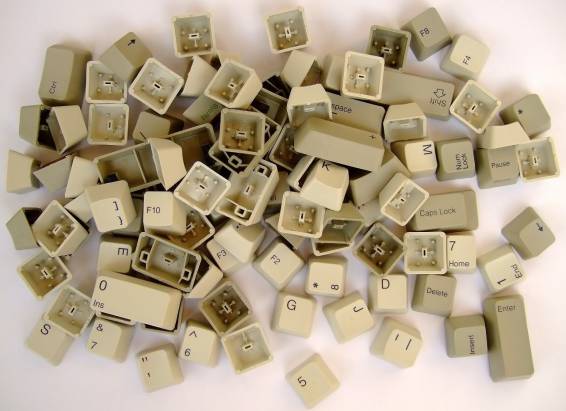

(7)全部鍵帽~~~厚實的PBT鍵帽,昇華印刷。

■鍵盤史的遺跡Dell Model 101原生粉紅軸■



(8) ALPS粉紅減音軸

■鍵盤史的遺跡Dell Model 101原生粉紅軸■

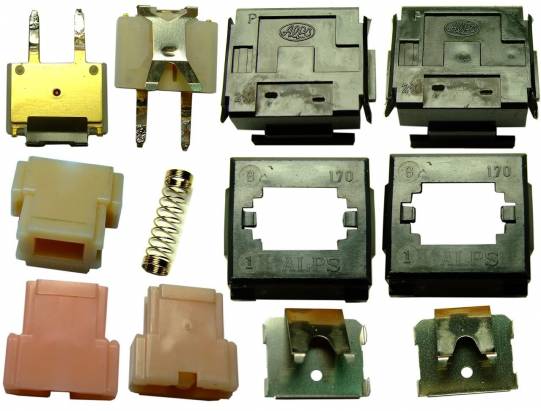

(9)ALPS粉紅減音軸細部分解(減音的原因是彈片四個腳有突出點,緊緊固定住溝槽,讓彈片無法撞擊軸裏殼內壁而發出聲響,美國稱為Soft  tactile 。為原生軸Big foot二代,外殼上下都有ALPS字樣。

■鍵盤史的遺跡Dell Model 101原生粉紅軸■

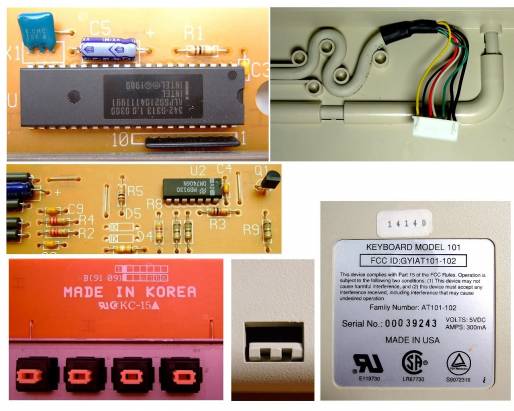

(10) 晶片,電源信號連接線為七線式,背面身份標籤,外殼卡榫。

■鍵盤史的遺跡Dell Model 101原生粉紅軸■





最後閒談ALPS減音粉紅軸Apple M0115 ALPS原生減音橘軸(橘紅軸)有極為接近的手感 ! 但滑順度不如ALPS原生減音橘軸
